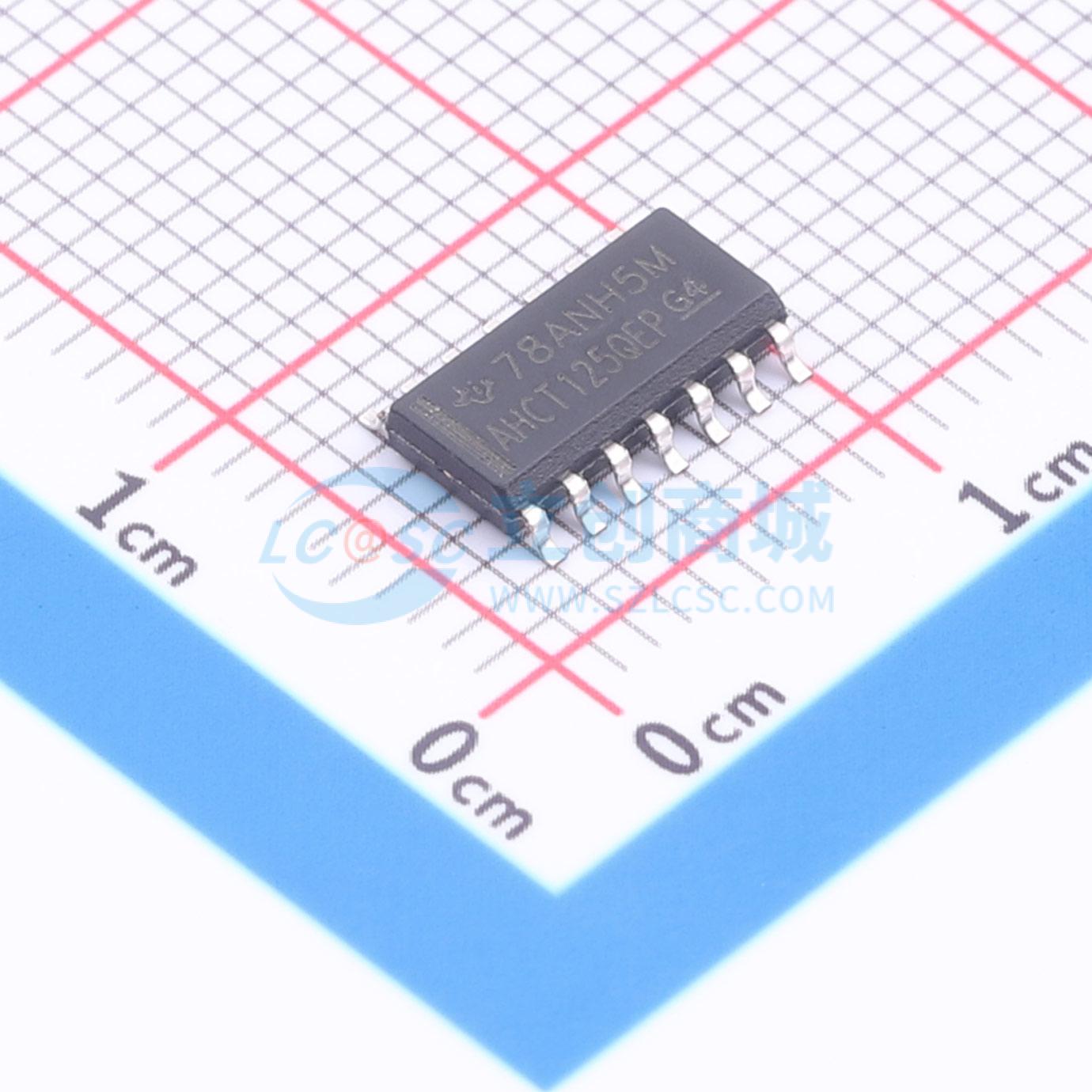

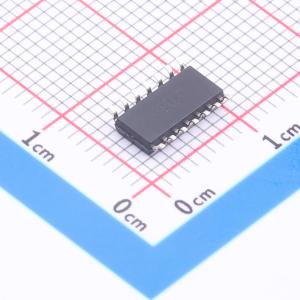

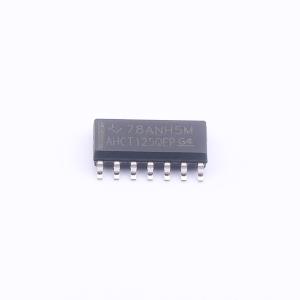

SN74AHCT125QDREP
SN74AHCT125QDREP
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT125-EP 具有 TTL 兼容型 CMOS 输入和三态输出的 4 通道、4.5V 至 5.5V 缓冲器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT125QDREP
- 商品编号
- C2860479
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.53克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 系列 | 74AHCT | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 20uA | |
| 传播延迟(tpd) | 5.5ns@5V,15pF | |
| 功能特性 | 输出使能 |
商品概述
SN74AHCT125是一款四路总线缓冲门，具有带三态输出的独立线路驱动器。当相关的输出使能（OE）输入为高电平时，每个输出都会被禁用。当OE为低电平时，相应门将A输入的数据传输到其Y输出。为了确保上电或掉电期间的高阻态，OE应通过上拉电阻连接到VCC；电阻的最小值由驱动器的灌电流能力决定。
商品特性
- 可控基线
- 一个组装/测试工厂，一个制造工厂
- 扩展温度性能为-40℃ 至 125℃
- 增强型缩减制造来源（DMS）支持
- 增强型产品变更通知
- 合格器件资质 元器件资质符合JEDEC及行业标准，确保扩展温度范围内的可靠运行。测试内容包括但不限于:高度加速应力测试（HAST）或偏置85/85、温度循环、高压蒸汽锅或无偏置HAST、电迁移、键合金属间寿命以及模塑化合物寿命。此类资格测试不应被视为证明该器件可在超出指定性能和环境限制的条件下使用。
- ESD保护超过2000 V；机器模型（C = 200 pF, R = 0）下超过200 V
- 输入兼容TTL电压
