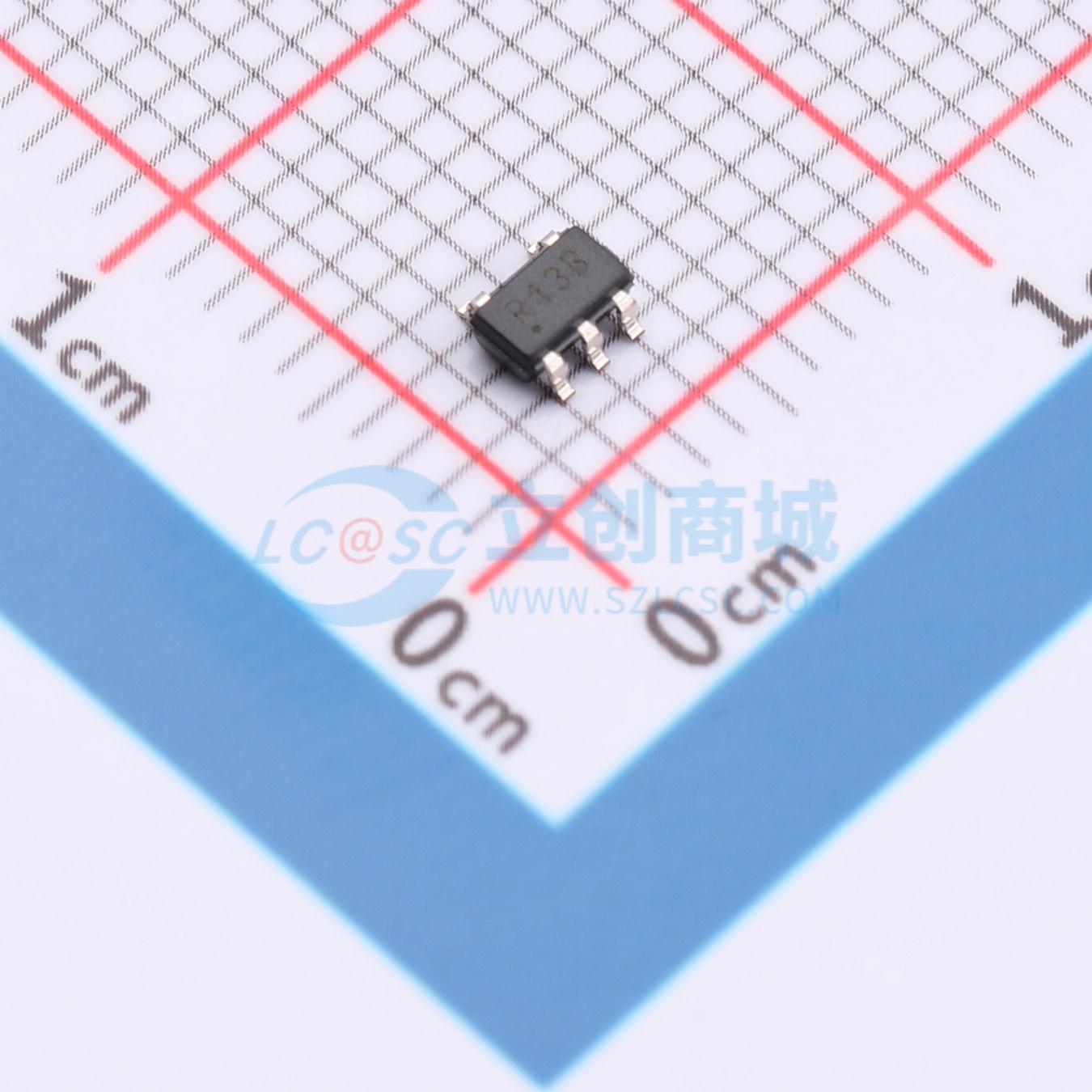

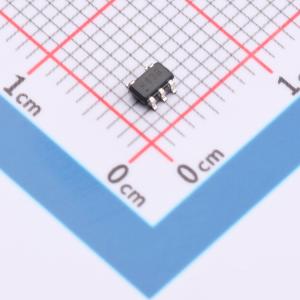

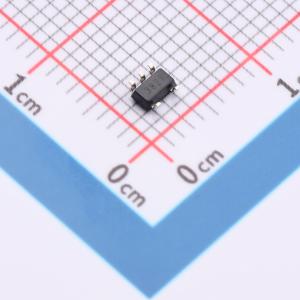

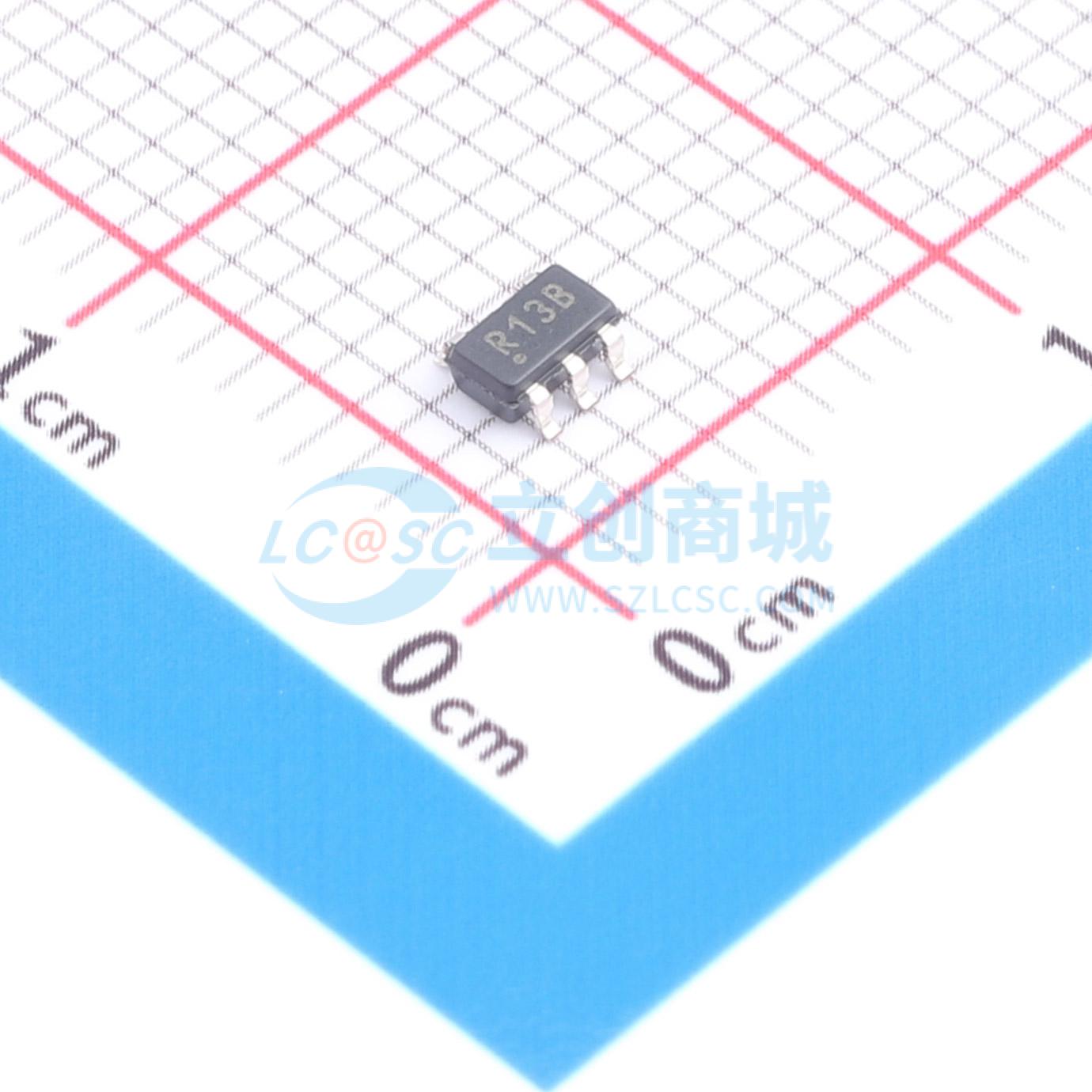

温馨提醒：图片仅供参考，商品以实物为准

REG113NA-5/250

具有使能功能的 400mA、10V、低压降稳压器

描述: REG113 具有使能功能的 400mA、10V、低压降稳压器
品牌名称: TI(德州仪器)
商品型号: REG113NA-5/250
商品编号: C2860491
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.033克(g)

商品参数

商品概述

REG113是一系列具有低接地引脚电流的低噪声、低压差线性稳压器。其全新的DMOS拓扑结构相较于以往设计有显著改进，包括低压差电压（满载时典型值仅250mV）和更出色的瞬态性能。此外，与传统难以补偿且需要大于1μF的昂贵低ESR电容的低压差稳压器不同，REG113无需输出电容即可保持稳定。典型接地引脚电流仅为850μA（输出电流为400mA时），禁用时降至10nA。与采用PNP传输器件的稳压器不同，该稳压器的静态电流在负载变化和压差条件下保持相对恒定。 REG113具有极低的输出噪声（当输出电压为3.3V、降噪电容为0.01μF时，典型值为28μVrms），非常适合用于便携式通信设备。在温度、线路和负载变化时，该稳压器仍能保持精度。关键参数在指定温度范围（-40°C至+85°C）内进行测试。 REG113具备良好的保护功能——内部电路设有电流限制，可保护负载免受损坏；此外，热保护电路可防止芯片因温度过高而损坏。REG113提供SOT23 - 5和MSOP - 8封装。

商品特性

无电容DMOS拓扑结构：超低压差电压：输出电流为400mA时典型值为250mV 无需输出电容即可保持稳定
典型峰值电流高达500mA
快速瞬态响应
极低噪声：28μVrms
高精度：最大±1.5%
高效率：输出电流为400mA时，接地引脚电流为850μA 禁用时：接地引脚电流为0.01μA
提供2.5V、2.85V、3.0V、3.3V和5.0V输出版本可根据要求提供其他输出电压
折返式电流限制
热保护
小型表面贴装封装：SOT23 - 5和MSOP - 8

应用领域

便携式通信设备
电池供电设备
个人数字助理
调制解调器
条形码扫描仪
备用电源

交货周期

订货3-5个工作日

购买数量

(1个/圆盘，最小起订量 50 个)

个

起订量：50 个1个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	10V
	输出电压	5V
	输出电流	400mA
	电源纹波抑制比(PSRR)	65dB@(120Hz)
	压差	250mV@(400mA)

	属性	参数值
	静态电流(Iq)	850uA
	噪声	28uVrms
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
