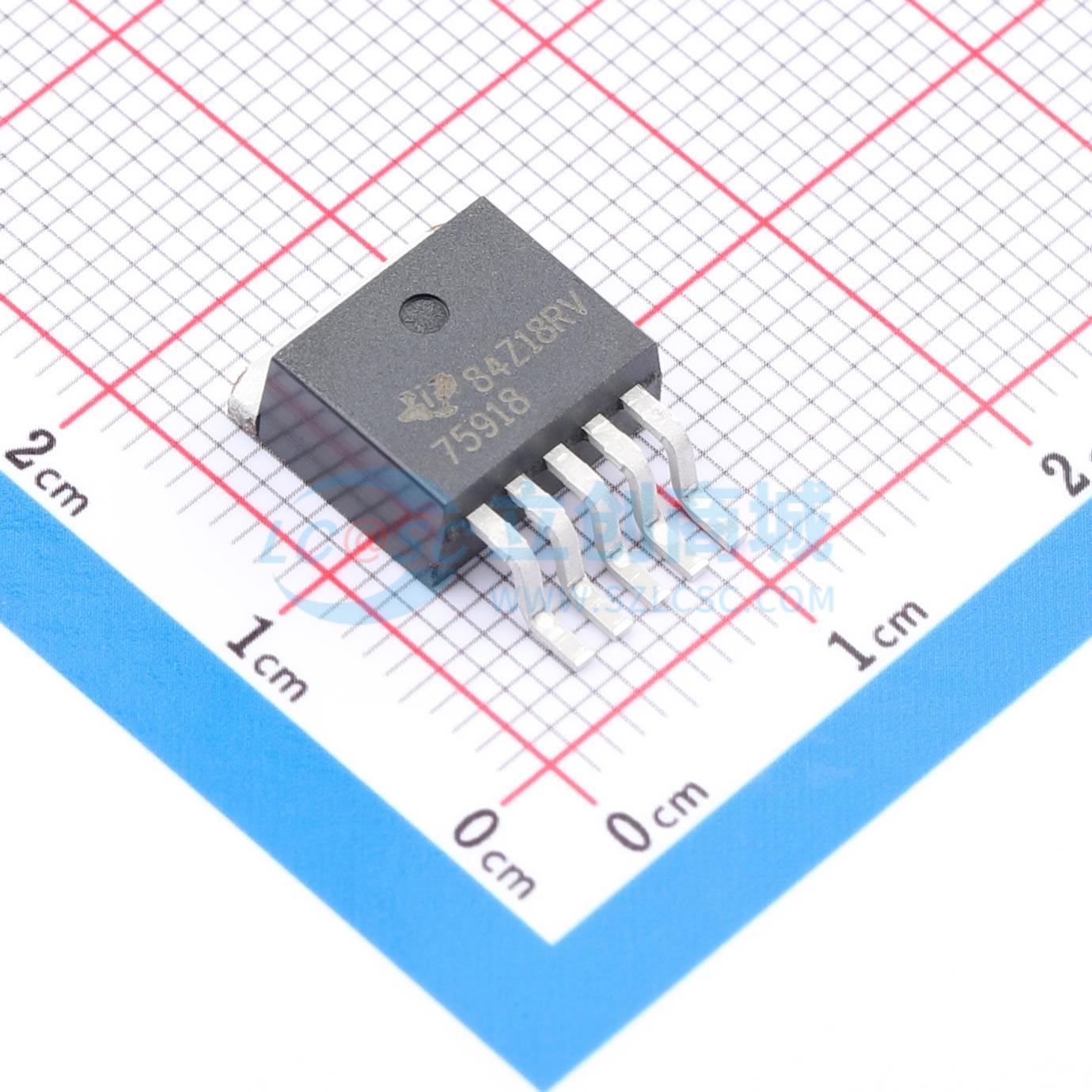

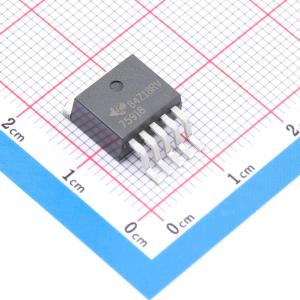

温馨提醒：图片仅供参考，商品以实物为准

TPS75918KTTT

1.8V 7.5A 5.5V

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 具有电源正常指示功能的快速瞬态响应 7.5A 低压降稳压器 5-DDPAK/TO-263
品牌名称: TI(德州仪器)
商品型号: TPS75918KTTT
商品编号: C2860618
商品封装: TO-263-5
包装方式: 编带
商品毛重: 7.566667克(g)

商品参数

	属性	参数值
	静态电流(Iq)	125uA
	噪声	-
	功能特性	工作状态指示；使能控制；过流保护；热关断；输入欠压保护
	工作温度	-40℃~+125℃@(Tj)
	输出类型	固定
	输出通道数	1

商品概述

TPS759xx系列是7.5A低压差线性稳压器，包含四个固定电压选项的稳压器和一个可调电压选项的稳压器，固定输出电压分别为1.5V、1.8V、2.5V和3.3V，可调版本输出电压范围为1.22V~5V，内置PMOS通路元件，压差与输出电流成正比，静态电流不随输出负载变化，可延长电池供电系统的工作时长，支持关断睡眠模式，固定版本带有电源良好状态输出，具备热关断保护功能。

商品特性

最大输出电流7.5A
提供固定输出和可调输出两种版本，固定输出含1.5V、1.8V、2.5V、3.3V四种规格
仅固定输出版本带有开漏电源良好状态输出
TPS75933在输出电流7.5A时典型压差为400mV
满负载时典型静态电流为125μA，关态静态电流低于10μA，25℃环境下关态静态电流可低于1μA
瞬态响应快，可适配大负载电流变化场景
固定输出版本在规定条件下输出电压公差为3%，全电压、负载、温度范围内输出公差最大为3%
提供5引脚TO-220和TO-263表面贴装封装
具备热关断保护功能
电源良好输出为低电平有效开漏输出，可用于实现上电复位或低电量指示
可调版本可通过外置电阻分压器设置输出电压
带隙电压典型值为1.22V

应用领域

电池供电系统
需要电压转换的电子设备
需要上电复位或低电量指示功能的电子设备

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出极性	正极
	工作电压	5.5V
	输出电压	1.8V
	输出电流	7.5A
	电源纹波抑制比(PSRR)	58dB@(100Hz)
	压差	-
