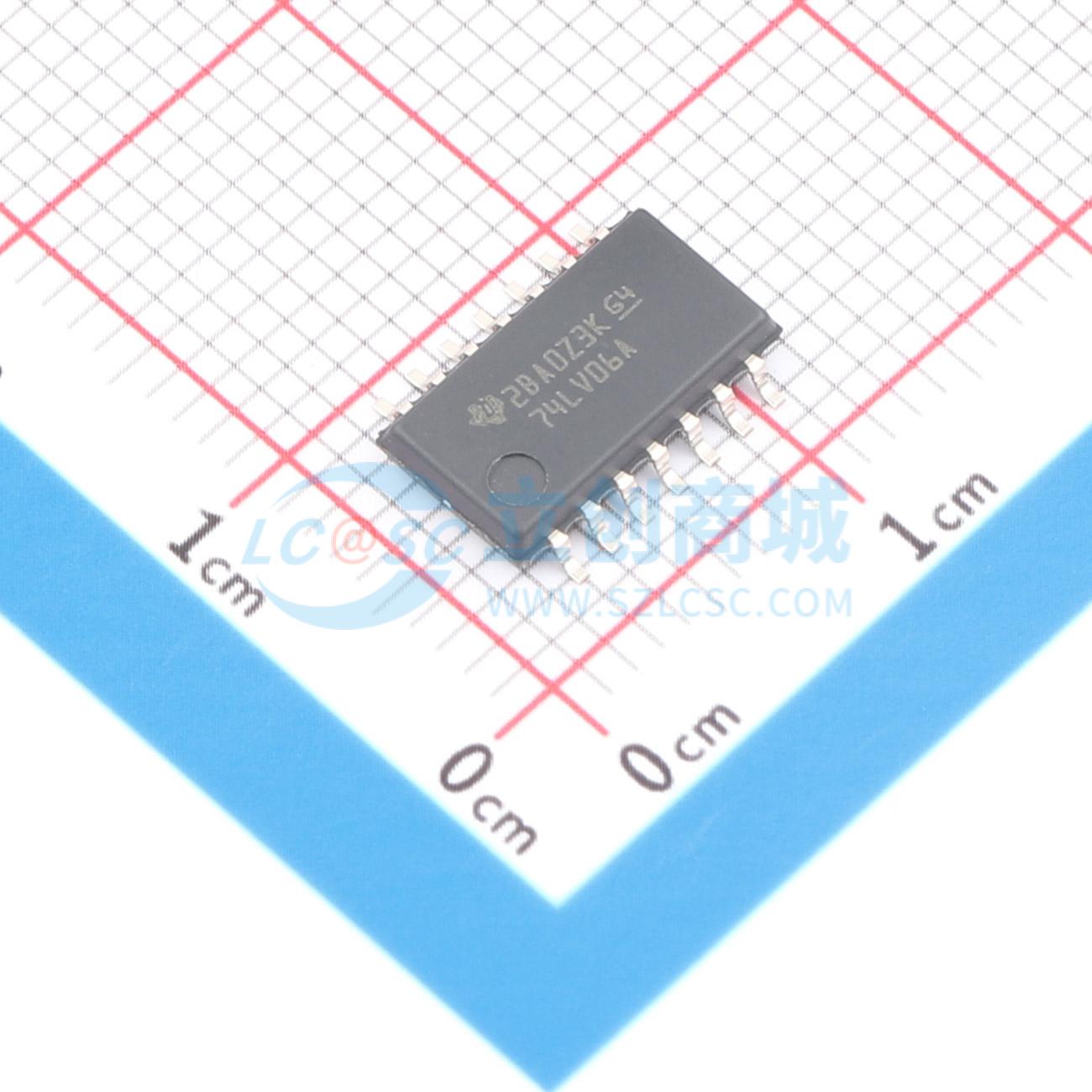

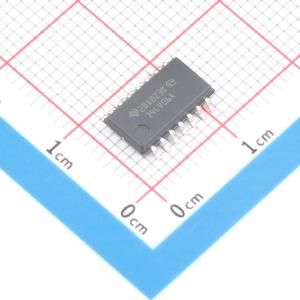

SN74LV06ANSR
SN74LV06ANSR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LV06A 具有漏极开路输出的 6 通道、2V 至 5.5V 反相器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LV06ANSR
- 商品编号
- C2860627
- 商品封装
- SOIC-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.350821克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 20uA | |
| 通道数 | 6 | |
| 输入数 | 1 | |
| 灌电流(IOL) | 16mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V | |
| 输入低电平(VIL) | 500mV | |
| 低电平范围(VOL) | 550mV | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 系列 | 74LV系列 | |
| 工作温度 | -40℃~+85℃ |
商品概述
这些六反相器缓冲器/驱动器设计用于2V至5.5V的工作电压。SN74LV06A器件执行正逻辑下的布尔函数Y = A̅。开漏输出需要上拉电阻才能正确工作，并且可以连接到其他开漏输出以实现主动低电平的线或功能或主动高电平的线与功能。
商品特性
- 2V至5.5V工作电压
- 在5V时最大tp为6.5 ns
- 典型VOLP（输出接地反弹）在VCC=3.3V，TA=25℃时小于0.8V
- 典型VOHV（输出VOH下冲）在VCC=3.3V，TA=25℃时大于2.3V
- 上电和断电期间输入端连接到VCC时输出被禁用
- 所有端口支持混合模式电压操作
- 支持热插拔、部分断电模式和反向驱动保护
- 锁存性能超过每JESD 78，Class II 100 mA
- ESD保护超过JESD 22 2500V人体模型（A114-1），200V机器模型（A115-A），2000V带电器件模式（C101）
应用领域
- 服务器
- 电信基础设施
- 电视机顶盒
- 不间断电源
- 打印机
- 电梯和自动扶梯
- 电子销售点终端、电子现金注册机和钱箱
- 自动售货机、支付和取款机
