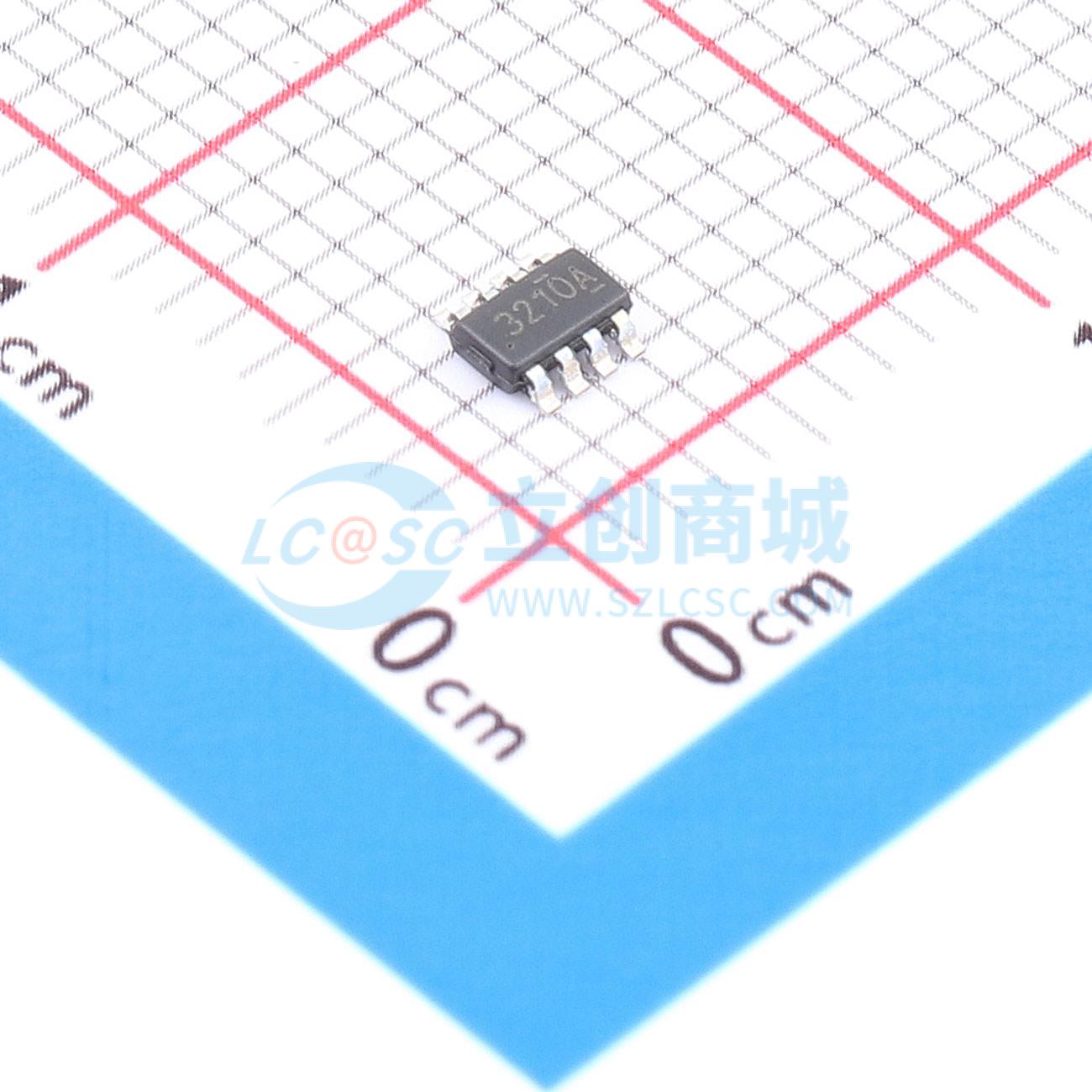

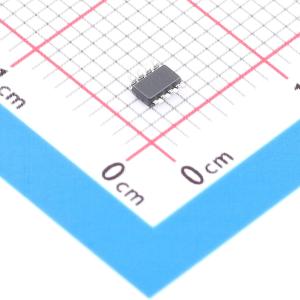

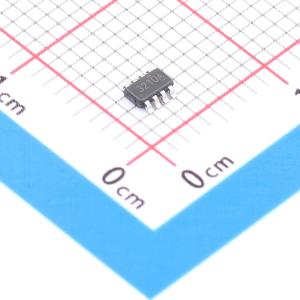

温馨提醒：图片仅供参考，商品以实物为准

TPS563210ADDFT

4.5V至17V输入、2A/3A同步降压稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPS563210A 采用 SOT-23 封装且具有高级 Eco-mode™、PG 和软启动功能的 17V 输入、3A 同步降压稳压器
品牌名称: TI(德州仪器)
商品型号: TPS563210ADDFT
商品编号: C2860628
商品封装: TSOT-23-8
包装方式: 编带
商品毛重: 0.076433克(g)

商品参数

商品概述

TPS562210A：集成有133mΩ 和80mΩ 场效应晶体管(FET) 的2A 转换器 TPS563210A：集成有68mΩ 和39mΩ FET 的3A 转换器 TPS562210A 和TPS563210A 是采用8 引脚SOT-23封装的简单易用型2A/3A 同步降压转换器。两款器件均经过优化，最大限度地减少了运行所需的外部组件并且可以实现低待机电流。这些开关模式电源(SMPS) 器件采用D-CAP2™模式控制，从而提供快速瞬态响应，并且在无需外部补偿组件的情况下支持诸如高分子聚合物等低等效串联电阻(ESR) 输出电容器以及超低ESR 陶瓷电容器。该器件可在高级Eco-mode™下运行，从而能在轻载运行期间保持高效率。TPS562210A 和TPS563210A采用8 引脚1.6mm×2.9mm SOT (DDF) 封装，额定环境温度范围为 -40°C 至85°C 。 The TPS562210A and TPS563210A are 2-A, 3-A synchronous step-down converters. The proprietary D-CAP2™ mode control supports low ESR output capacitors such as specialty polymer capacitors and multi-layer ceramic capacitors without complex external compensation circuits. The fast transient response of D-CAP2™ mode control can reduce the output capacitance required to meet a specific level of performance.

商品特性

D-CAP2™针对快速瞬态响应的模式控制
高级Eco-mode™脉冲跳跃
输入电压范围：4.5V 至17V
输出电压范围：0.76V 至7V
650kHz 开关频率
低关断电流（低于 10μA ）
1% 反馈电压精度 (25°C)
从预偏置输出电压中启动
逐周期过流限制
断续模式
欠压保护
非锁存过压保护(OVP)，欠压闭锁(UVLO) 和热关断(TSD) 保护
可调软启动
电源正常输出

应用领域

数字电视电源
高清蓝光(Blu-ray) 碟片播放器
网络家庭终端设备
数字机顶盒(STB)

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交7单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~17V
	输出电压	760mV~7V
	输出电流	3A
	开关频率	650kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3uA
	开关管(内置/外置)	内置
	输出类型	可调
