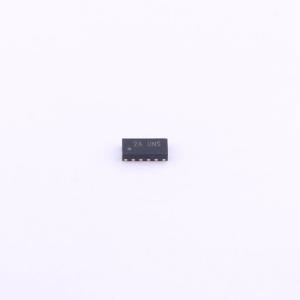

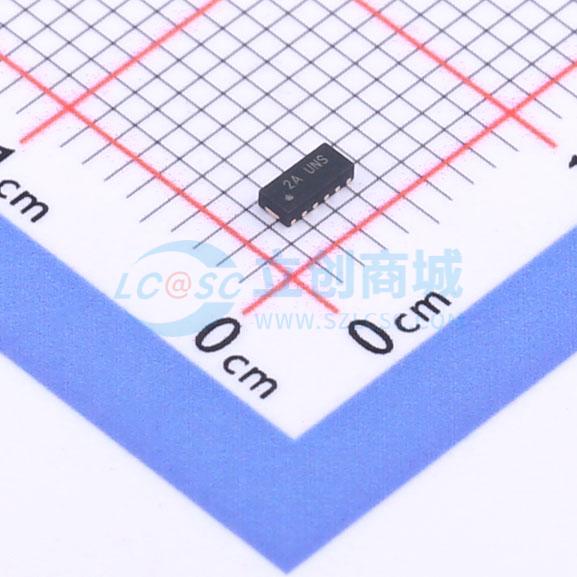

TPD6F002QDSVRQ1

6路2阶具有ESD保护的EMI滤波器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: TPD6F002-Q1 适用于 LCD 显示屏应用的汽车类 6 通道、5.5V ESD 保护和 EMI 滤波器
品牌名称: TI(德州仪器)
商品型号: TPD6F002QDSVRQ1
商品编号: C2860634
商品封装: WSON-12-EP(1.4x3)
包装方式: 编带
商品毛重: 0.02克(g)

商品参数

商品概述

TPD6F002-Q1是一款面向LCD显示屏和FPD-Link的汽车类集成器件，提供6通道EMI滤波器和基于瞬态电压抑制器(TVS)的ESD保护二极管阵列。低通滤波器阵列可为数据端口抑制EMI/射频干扰(RFI)辐射，防止其受到电磁干扰。TVS二极管阵列的额定ESD冲击消散值高于IEC 61000-4-2国际标准中规定的最高水平。该器件高度集成，采用易于布线的小型DSV封装，可为LCD显示屏、存储器接口、GPIO线和FPD-Link提供电路保护。

商品特性

符合AEC-Q101标准
针对数据端口的6通道电磁干扰(EMI)滤波
100MHz频率下的串扰衰减为 -47dB
800MHz频率下的插入损耗为 -30dB
100MHz频率下的带宽为 -3dB
Pi型(C-R-C)滤波器配置（R = 100Ω，CTOTAL = 34pF）
优异的静电放电(ESD)保护，超过了IEC 61000-4-2标准（4级）
支持±20kV IEC 61000-4-2接触放电
支持±30kV IEC 61000-4-2气隙放电
低泄漏电流20nA（最大值）
采用节省空间的小外形尺寸无引线(SON)封装(3mm × 1.35mm)

应用领域

液晶显示屏(LCD)显示接口
通用输入/输出(GPIO)
存储器接口
采用柔性电缆的数据线
FPD-Link

	属性	参数值
	商品目录	EMI滤波器(RC,LC网络)
	额定电压	-
	额定电流	-
	频率	100MHz
	电感值	-
	滤波器阶数	2

	属性	参数值
	阻值	100Ω
	容值	17pF
	ESD 保护	有
	通道数	6
	衰减值	-35dB@800MHz
	工作温度	-40℃~+125℃
