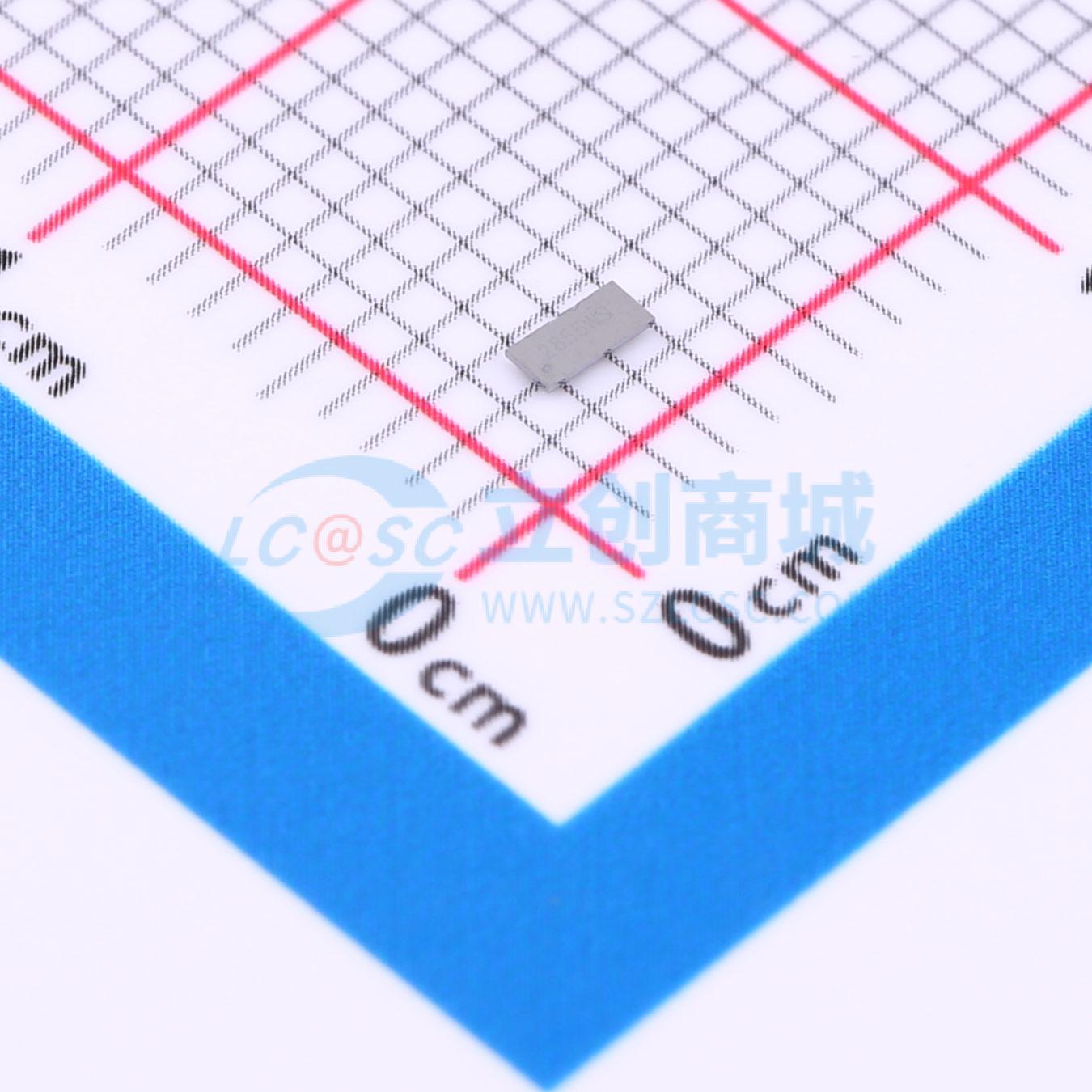

温馨提醒：图片仅供参考，商品以实物为准
TPD6F202YFUR
两路6阶 具有ESD保护的EMI滤波器 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- TPD6F202 适用于 LCD 显示屏且具有 108MHz -3dB 的 6 通道 5.5V、±25kV ESD 保护和 EMI 滤波器
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPD6F202YFUR
- 商品编号
- C2863577
- 商品封装
- DSBGA-15
- 包装方式
- 编带
- 商品毛重
- 0.012克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EMI滤波器(RC,LC网络) | |
| 额定电压 | - | |
| 额定电流 | - | |
| 频率 | 108MHz | |
| 电感值 | - | |
| 滤波器阶数 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 阻值 | 100Ω | |
| 容值 | 15pF | |
| ESD 保护 | 有 | |
| 通道数 | 6 | |
| 衰减值 | 40dB@1GHz~3GHz | |
| 工作温度 | -40℃~+85℃ |
商品概述
用于 LCD 显示屏的具有 ESD 保护的 TPDxF202 4 通道或 6 通道 EMI 滤波器TPDxF202 器件是四通道或六通道 EMI 滤波器，专为抑制手机及其他便携式应用中的 EMI 噪声而设计。这些滤波器还配有瞬态电压抑制 (TVS) 二极管电路以提供静电放电 (ESD) 保护，从而保证应用在承受远远超过 IEC 61000-4-2（4 级）ESD 应力的情况下完好无损。该 π 型 C-R-C 滤波器可在其两侧的输入和输出数据线路上提供对称的滤波性能。由于 DSBGA 封装的寄生效应小，TPDxF202 滤波器能够在典型的手机载波频率范围内提供出色的信号衰减性能（1GHz 时为 –40dB）。TPDxF202 器件采用节省空间的超薄型（板载安装时封装高度为 0.3mm）YFU 封装，因此能够安装在高度为关键约束因素的印刷电路板上。TPDxF202 器件的额定工作温度范围为 –40℃ 至 85℃。TPDxF202 器件的典型应用为具有 DVI、VGA、SVGA、SIM 卡及其他数据接口的便携式设备。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。
商品特性
- 适用于数据线路的四通道或六通道 EMI 滤波和ESD 保护
- 出色的滤波性能
- 1GHz 至 3GHz 时衰减大于 40dB
- 108MHz 时带宽为 -3dB
- 100MHz 频率下的串扰衰减为 70dB
- 超过 IEC 61000-4-2（4 级）ESD 保护要求
- ±25kV IEC 61000-4-2 接触放电
- ±25kV IEC 61000-4-2 空气间隙放电
- ±15kV 人体放电模型 (HBM)
- Pi 型 C-R-C 滤波器配置提供对称滤波性能 (R = 100Ω , CTOTAL = 30 pF)
- 10nA 低泄漏电流
- 节省空间的 DSBGA 封装和直通式引脚映射可在便携式应用中提供出色的性能
应用领域
- LCD 显示屏
- 存储器接口
- 键盘
- 便携式设备
- DVI
- VGA
- SVGA
- SIM 卡
- 数据线路
