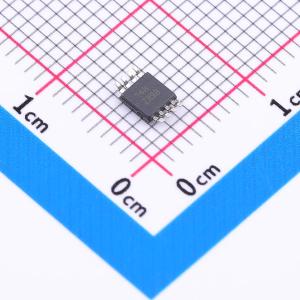

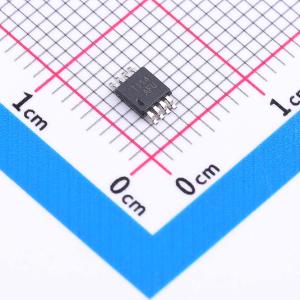

TPS77133DGKR实物图
  • TPS77133DGKR商品缩略图
  • TPS77133DGKR商品缩略图
  • TPS77133DGKR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

TPS77133DGKR

3.3V 150mA 10V

描述
具有电源正常状态输出的低 Iq、150mA 低压降线性稳压器 8-VSSOP -40 to 125
品牌名称
TI(德州仪器)
商品型号
TPS77133DGKR
商品编号
C2863589
商品封装
VSSOP-8​
包装方式
编带
商品毛重
0.138776克(g)

商品参数

属性参数值
商品目录线性稳压器(LDO)
输出极性正极
工作电压10V
输出电压3.3V
输出电流150mA
电源纹波抑制比(PSRR)55dB@(1kHz)
压差115mV@(150mA)
属性参数值
静态电流(Iq)92uA
噪声55uVrms
功能特性过流保护；复位功能；使能控制；工作状态指示；热关断
工作温度-40℃~+125℃@(Tj)
输出类型固定
输出通道数1

商品概述

TPS771xx和TPS772xx是低压差稳压器，TPS771xx集成上电复位功能，TPS772xx集成电源良好功能，可适配多种输出电容保持工作稳定，具备压差小、静态电流低的特点，可延长电池供电系统的工作寿命。

商品特性

  • 输出电流可达150mA
  • 提供1.5V、1.8V、2.7V、2.8V、3.3V、5.0V固定输出版本，以及1.5V~5.5V可调输出版本
  • 150mA输出下典型压差为115mV（对应TPS77133、TPS77233）
  • 全输出电流范围（0mA~150mA）内典型静态电流为92μA，器件关断时静态电流低于1μA
  • 固定输出版本在规定条件下输出电压容差为2%
  • TPS77118、TPS77218无需外部旁路滤波电容即可实现55μVrms的低输出噪声
  • 可在宽范围输出电容下保持稳定，适配低ESR 10μF陶瓷电容或1μF钽电容
  • 具备快速瞬态响应能力，可适配较大的负载电流变化
  • 具备热关断保护功能
  • 支持睡眠模式，EN引脚输入高电平时关断稳压器，降低功耗
  • TPS771xx带开漏输出、220ms延迟的上电复位功能，内置比较器监测输出欠压状态
  • TPS772xx带开漏电源良好状态输出，内置比较器监测输出欠压状态
  • 采用8引脚MSOP DGK封装
  • 输入电压范围：-0.3V ~ 13.5V
  • EN引脚电压范围：-0.3V ~ 16.5V
  • RESET引脚最大电压（TPS771xx）：16.5V
  • PG引脚最大电压（TPS772xx）：16.5V
  • 输出电压最高为5.5V
  • 峰值输出电流由内部限制
  • 工作结温范围：-40℃ ~ 125℃

应用领域

  • 电池供电系统
  • DSP、微型计算机、微处理器系统电源管理
  • 电源电压监控
  • 欠压复位电路
  • 低电量指示
