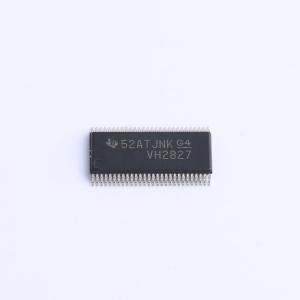

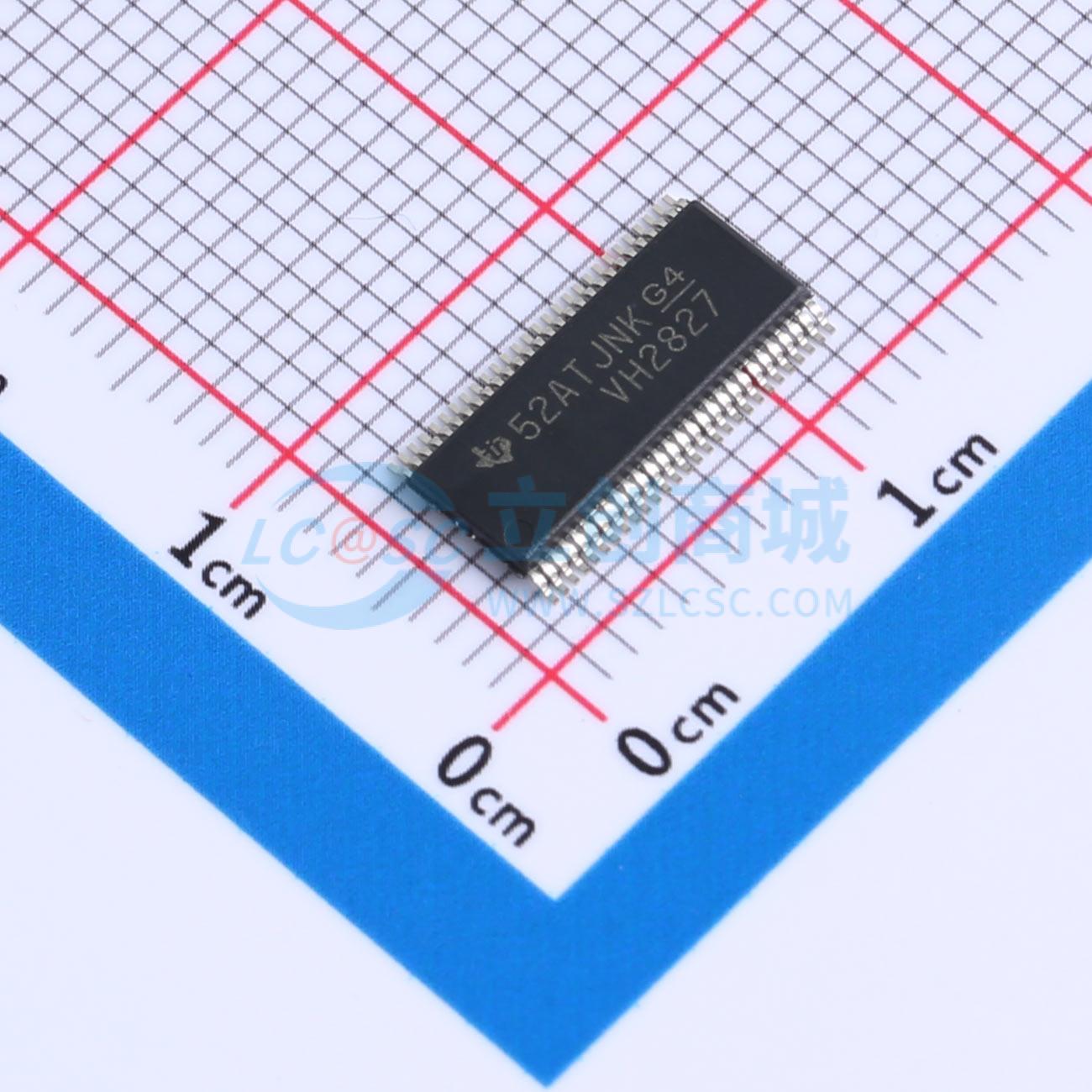

SN74ALVCH162827VR

三态输出，20位缓冲器/驱动器

描述: SN74ALVCH162827 具有总线保持和三态输出的 20 通道、1.65V 至 3.6V 缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74ALVCH162827VR
商品编号: C2860596
商品封装: TVSOP-56
包装方式: 编带
商品毛重: 0.2708克(g)

商品参数

商品概述

本产品型号为SN74ALVCH162827，是一款20位同相缓冲器/驱动器，工作电压范围为1.65V~3.6V。该器件由两个10位缓冲单元组成，各单元带有独立的输出使能信号。对于任意一个10位缓冲单元，需要两个输出使能输入均为低电平时，对应的输出才会激活；若任意一个输出使能输入为高电平，该单元的输出会处于高阻态。输出最大可承受12mA灌电流，集成等效26Ω电阻用于降低过冲与下冲。为保证上电或断电过程中输出保持高阻态，输出使能端需通过上拉电阻连接至VCC，上拉电阻的最小阻值由驱动器的灌电流能力决定。有源总线保持电路可将未使用或未驱动的输入保持在有效逻辑状态，不建议配合总线保持电路使用外接上下拉电阻，可提供DGG、DGV、DL多种封装。

商品特性

输出端口集成等效26Ω串联电阻，无需外接电阻
数据输入端自带总线保持功能，无需外接上下拉电阻
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能符合JESD 22标准，可承受2000V人体模型、200V机器模型、1000V带电器件模型的静电放电
两个10位缓冲单元独立配置输出使能，控制灵活
所有未使用的控制输入需连接至VCC或GND，以保证器件正常工作
符合欧盟RoHS相关要求，均质材料中受限物质含量不超过0.1，适合用于指定无铅工艺

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	1.65V~3.6V
	元件数	2
	每个元件位数	10
	通道类型	单向
	灌电流(IOL)	12mA

	属性	参数值
	拉电流(IOH)	12mA
	系列	ALVCH
	工作温度	-40℃~+85℃
	静态电流(Iq)	40uA
	传播延迟(tpd)	1.5ns@3.3V,50pF
	功能特性	输出使能；总线保持
