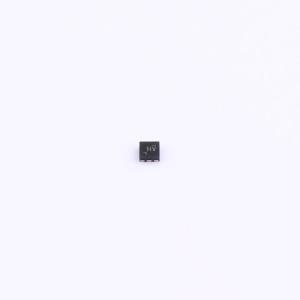

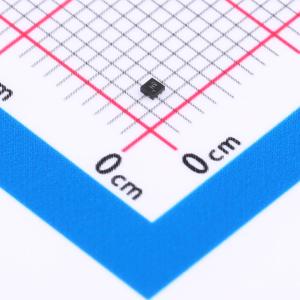

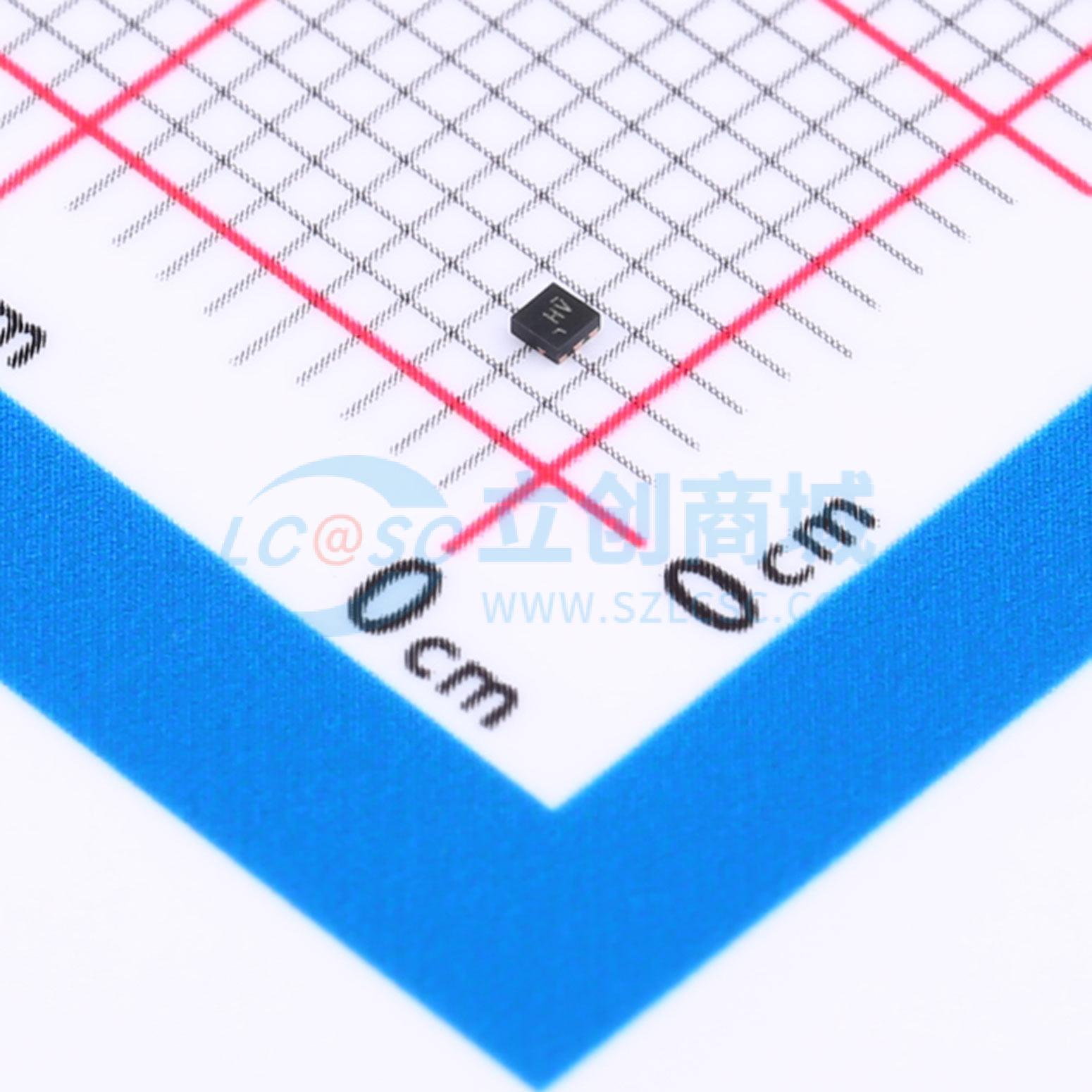

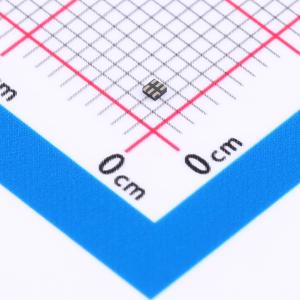

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1G07DSFR
带漏极开路输出的低功耗单路缓冲器/驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1G07 具有漏极开路输出的单路 0.8V 至 3.6V 低功耗缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1G07DSFR
- 商品编号
- C2860398
- 商品封装
- SON-6(1x1)
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | 开漏 | |
| 工作电压 | 0.8V~3.6V | |
| 元件数 | 1 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 4mA | |
| 系列 | 74AUP | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 900nA | |
| 传播延迟(tpd) | 3.3ns@3.3V,5pF | |
| 功能特性 | 热插拔支持；掉电隔离；电平转换 |
商品概述
SN74AUP1G07是一款带开漏输出的单缓冲门，工作电压范围为0.8V~3.6V。
商品特性
- 可提供面积为0.64 mm²的超小DPW封装，引脚间距0.5mm
- 静态功耗低，Icc最大值为0.9μA
- 动态功耗低，3.3V条件下Cpd典型值为1pF
- 输入电容低，典型值为1.5pF
- 低噪声，过冲和下冲小于Vcc的十分之一
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 输入迟滞允许缓慢输入转换，可提升输入开关抗干扰能力，3.3V条件下Vhys典型值为250mV
- 电源电压工作范围宽，为0.8V~3.6V
- 针对3.3V工作进行了优化
- 支持3.6V I/O耐压，可适配混合模式信号工作
- 3.3V条件下tpd最大值为3.3ns
- 适用于点对点应用
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD性能符合JESD 22测试标准，人体模型可达2000V II类，带电器件模型可达1000V
应用领域
- ATCA解决方案
- 主动降噪
- 条形码扫描器
- 血压计
- CPAP呼吸机
- 线缆解决方案
- DLP 3D机器视觉、高光谱成像、光学网络、光谱学
- 电子书
- 嵌入式个人电脑
- 温度或压力传感器现场变送器
- 指纹生物识别
- 暖通空调
- 网络附属存储
- 服务器主板与电源
- 软件定义无线电
- 高清电视、液晶电视、数字电视
- 视频通信系统
- 无线数据接入卡、耳机、键盘、鼠标、网卡
- X射线设备，包括行李扫描设备、医疗用、牙科用设备
