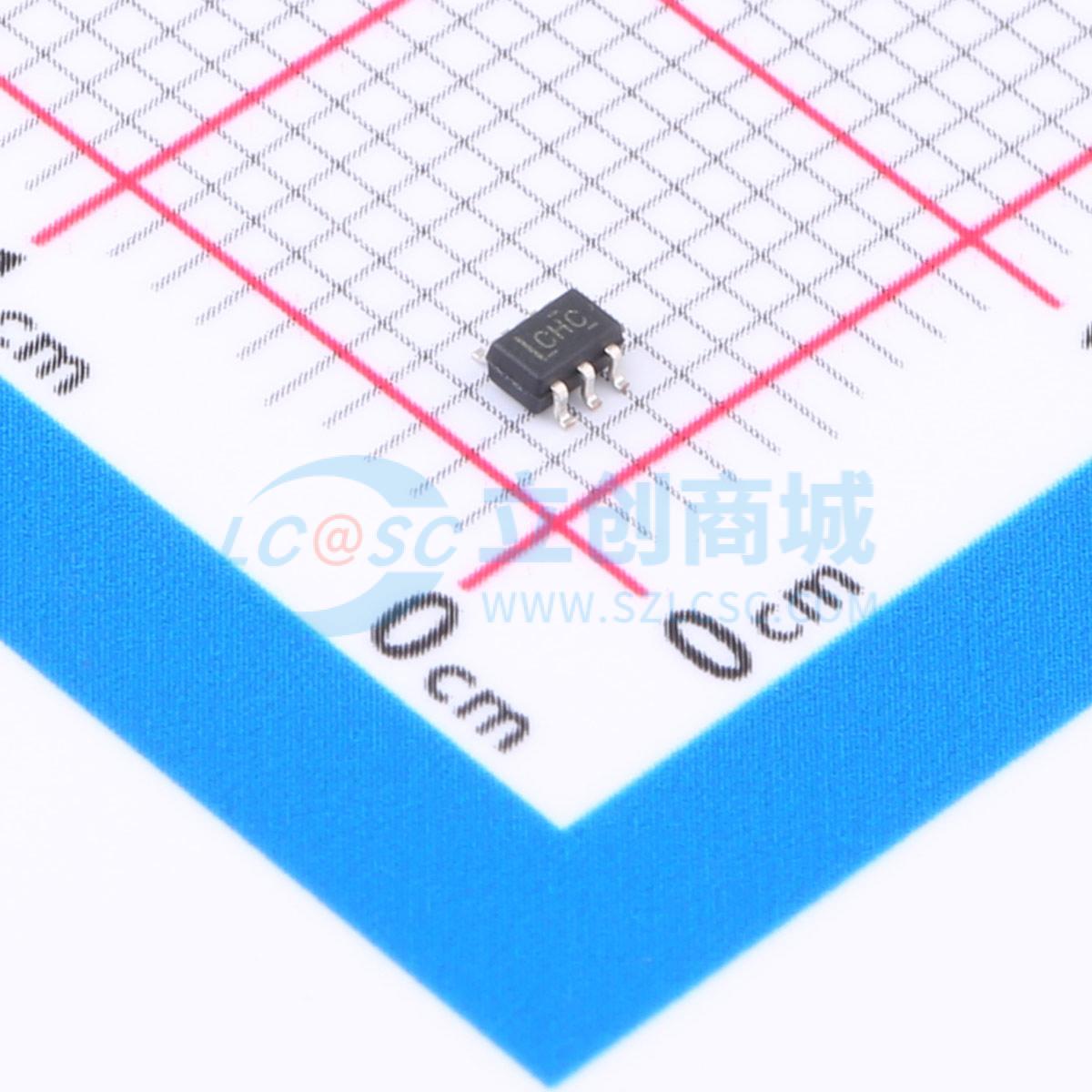

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC2G07MDCKTEP
双路缓冲器/驱动器，漏极开路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G07-EP 具有漏极开路输出的 2 通道、1.65V 至 5.5V 缓冲器（增强型产品）
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G07MDCKTEP
- 商品编号
- C2860423
- 商品封装
- SC-70-6
- 包装方式
- 编带
- 商品毛重
- 0.02克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 开漏 | |
| 工作电压 | 1.65V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | - | |
| 系列 | 74LVC | |
| 工作温度 | -55℃~+125℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 5.7ns@3.3V,50pF | |
| 功能特性 | 掉电隔离 |
商品概述
型号为SN74LVC2G07的带开漏输出双缓冲驱动器，支持1.65V~5.5V Vcc工作电压，输出为开漏结构，可与其他开漏输出连接，实现低电平有效线或或高电平有效线与功能，最大灌电流为32mA，支持部分掉电模式操作，掉电时输出电路禁用，可防止破坏性电流回流通过器件。
商品特性
- 工作温度范围为-55℃~125℃
- 支持5V Vcc工作
- 输入和开漏输出可承受最高5.5V电压
- 3.3V工作条件下最大传输延迟tpd为5.7ns
- 低功耗，电源电流Icc最大为10μA
- 3.3V工作条件下输出驱动电流为±24mA
- Vcc=3.3V、TA=25℃条件下，输出地反弹典型值Volp小于0.8V
- Vcc=3.3V、TA=25℃条件下，输出VOH下冲典型值VOHV大于2V
- 具备Ioff电路，支持部分掉电模式操作
- 闩锁性能超过100mA，符合JESD 78 II类标准
- ESD防护性能满足JESD 22标准
- 人体模型ESD防护可达2000V，机器模型可达200V，充电器件模型可达1000V
应用领域
- 需要实现线或、线与逻辑功能的电路系统
