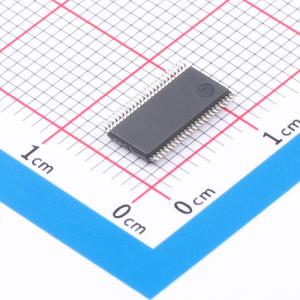

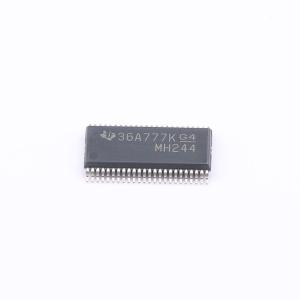

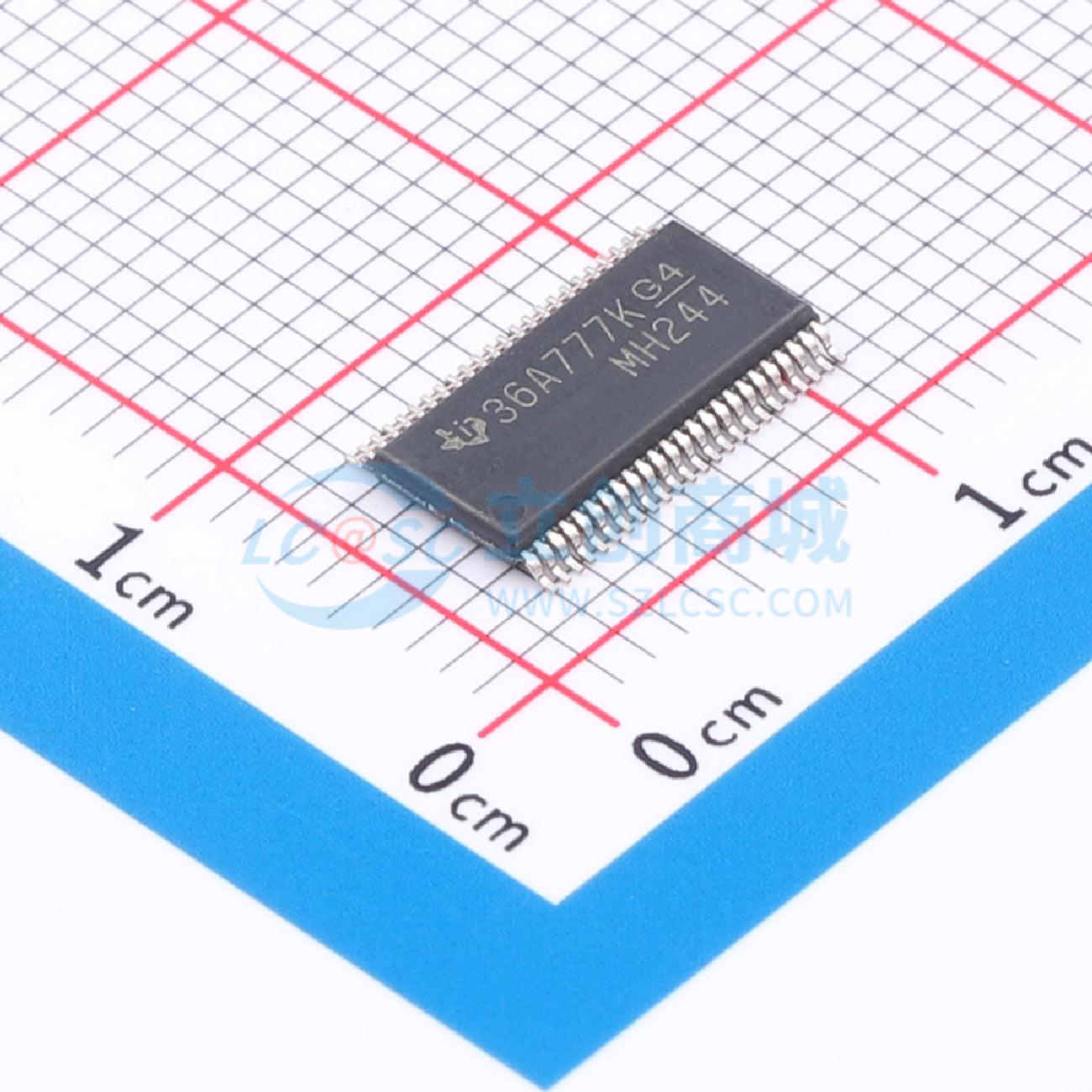

SN74AUC16244DGVR

16位缓冲器/驱动器，带三态输出

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74AUC16244 具有三态输出的 16 通道、0.8V 至 2.7V 高速缓冲器
品牌名称: TI(德州仪器)
商品型号: SN74AUC16244DGVR
商品编号: C2860409
商品封装: TVSOP-48
包装方式: 编带
商品毛重: 0.192克(g)

商品参数

商品概述

该16位缓冲器/驱动器可在0.8V 至 2.7V VCC电压下工作，专为1.65V 至 1.95V VCC工作场景设计。SN74AUC16244专为提升三态存储器地址驱动器、时钟驱动器以及面向总线的收发器的性能与密度设计。该器件可用作四个4位缓冲器、两个8位缓冲器，或一个16位缓冲器，提供同相输出，以及对称的低电平有效输出使能（OE）输入。为确保器件在上电或掉电期间保持高阻态，OE应通过上拉电阻连接至VCC；电阻的最小值由驱动器的灌电流能力决定。该器件针对使用Ioff的部分掉电应用进行了完整规格定义，Ioff电路会禁用输出，防止器件在掉电时产生有害的反向漏电流。

商品特性

属于Widebus家族成员
针对1.8V工作优化，支持3.6V I/O耐压，可支持混合模式信号操作
Ioff支持部分掉电模式工作
可在1V以下电压工作
1.8V下最大tpd为2 ns
低功耗，最大Icc为20 μA
1.8V下输出驱动为±8 mA
闩锁性能超过JESD 78 II类标准要求的100 mA
ESD保护性能超过JESD 22标准要求
满足2000V人体模型（A114-A）要求
满足200V机器模型（A115-A）要求
满足1000V充电器件模型（C101）要求

应用领域

三态存储器地址驱动器
时钟驱动器
面向总线的收发器

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	三态
	工作电压	0.8V~2.7V
	元件数	4
	每个元件位数	4
	通道类型	单向
	灌电流(IOL)	9mA

	属性	参数值
	拉电流(IOH)	9mA
	系列	74AUC
	工作温度	-40℃~+85℃
	静态电流(Iq)	20uA
	传播延迟(tpd)	1.8ns@2.5V,30pF
	功能特性	掉电隔离；输出使能
