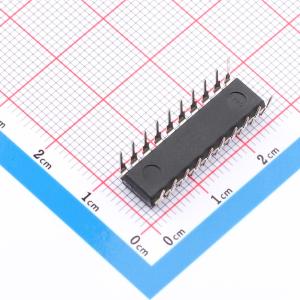

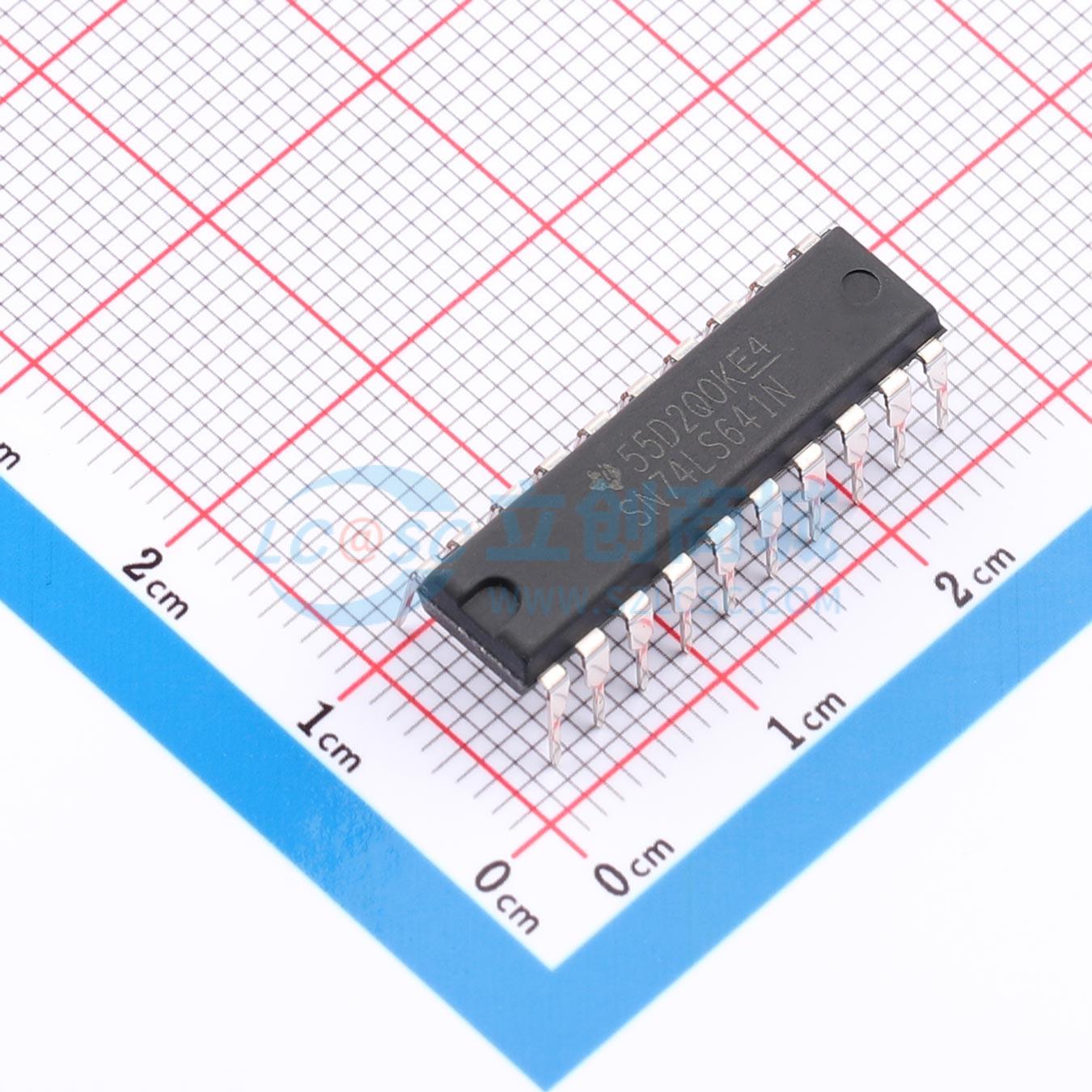

SN74LS641N

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74LS641 具有集电极开路输出的八通道总线收发器
品牌名称: TI(德州仪器)
商品型号: SN74LS641N
商品编号: C2860417
商品封装: PDIP-20
包装方式: 管装
商品毛重: 4.1克(g)

商品参数

商品概述

这是八总线收发器，设计用于数据总线之间的异步双向通信，可根据方向控制输入的电平选择将数据从A总线传输到B总线，或从B总线传输到A总线，可通过使能输入禁用器件，实现总线的有效隔离。SN74LS640至SN74LS642、SN74LS644、SN74LS645的-1版本与标准版本的区别为推荐最大IOL提升至48mA，仅SN74系列存在-1版本。器件采用高密度20引脚封装，不同型号工作温度范围不同，SN54系列工作温度范围为-55℃至125℃，SN74系列工作温度范围为0℃至70℃，存储温度范围为-65℃至150℃。最大额定值：电源电压VCC为7V，所有输入电压为7V，I/O端口电压最高5.5V，电压值均相对于网络接地端。典型参数测试条件为VCC=5V，环境温度TA=25℃，一次仅可短路一个输出，短路持续时间不超过一秒。

商品特性

SN74LS64X-1版本输出灌电流IOL额定值为48mA
总线输入带滞回，可提升噪声容限
可选择同相或反相逻辑
可选择三态或集电极开路输出
支持双向数据传输，可切换传输方向
支持器件禁用，实现总线隔离

应用领域

数据总线之间的异步双向通信

	属性	参数值
	商品目录	缓冲器/驱动器/收发器
	输出类型	开路集电极
	工作电压	4.75V~5.25V
	元件数	1
	每个元件位数	8
	通道类型	双向

	属性	参数值
	灌电流(IOL)	24mA
	拉电流(IOH)	12mA
	系列	74LS
	工作温度	0℃~+70℃
	传播延迟(tpd)	15ns@5V,45pF
	功能特性	输出使能
