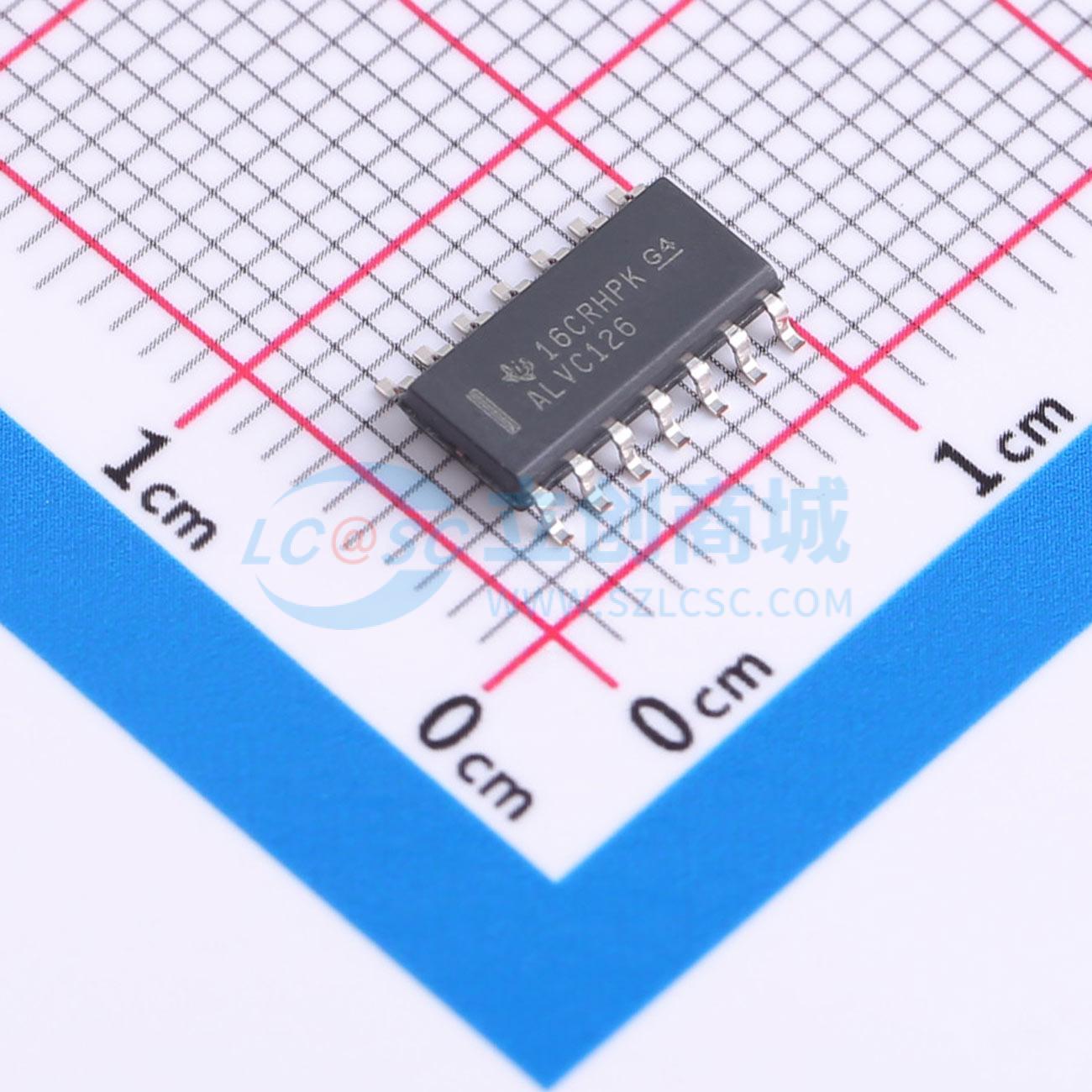

温馨提醒：图片仅供参考，商品以实物为准

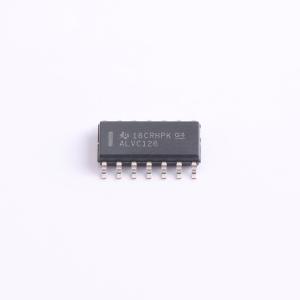

SN74ALVC126DR
三态输出，四路总线缓冲门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74ALVC126 具有三态输出的 4 通道、1.65V 至 3.6V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74ALVC126DR
- 商品编号
- C2860396
- 商品封装
- SOIC-14
- 包装方式
- 编带
- 商品毛重
- 0.34克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 4 | |
| 每个元件位数 | 1 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ALVC | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 10uA | |
| 传播延迟(tpd) | 3.1ns@3.3V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这是一款四路总线缓冲门，型号为SN74ALVC126，设计工作电源电压范围为1.65V至3.6V，具备独立线路驱动器与三态输出，当对应的输出使能输入为低电平时，对应输出禁用。为确保上电或掉电过程中保持高阻抗状态，输出使能端需通过下拉电阻接地，电阻的最小值由驱动器的拉电流能力决定。
商品特性
- 工作电压范围为1.65V~3.6V
- 3.3V工作条件下最大传输延迟tpd为3.1ns
- 3.3V工作条件下输出驱动能力为±24mA
- 闩锁性能超过250mA，符合JESD 17标准
- 静电放电性能按照JESD 22标准测试
- 静电放电等级：人体模型2000V(A114-A)，机器模型200V(A115-A)，充电器件模型1000V(C101)
- 提供D、DGV、NS、PW封装可选
- 所有未使用的输入端必须接VCC或GND，以保证器件正常工作
- 所有典型参数的测试条件为VCC=3.3V，环境温度TA=25℃
