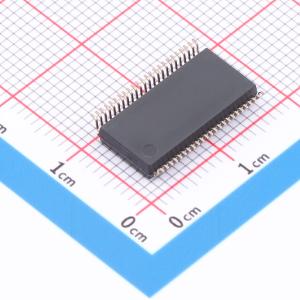

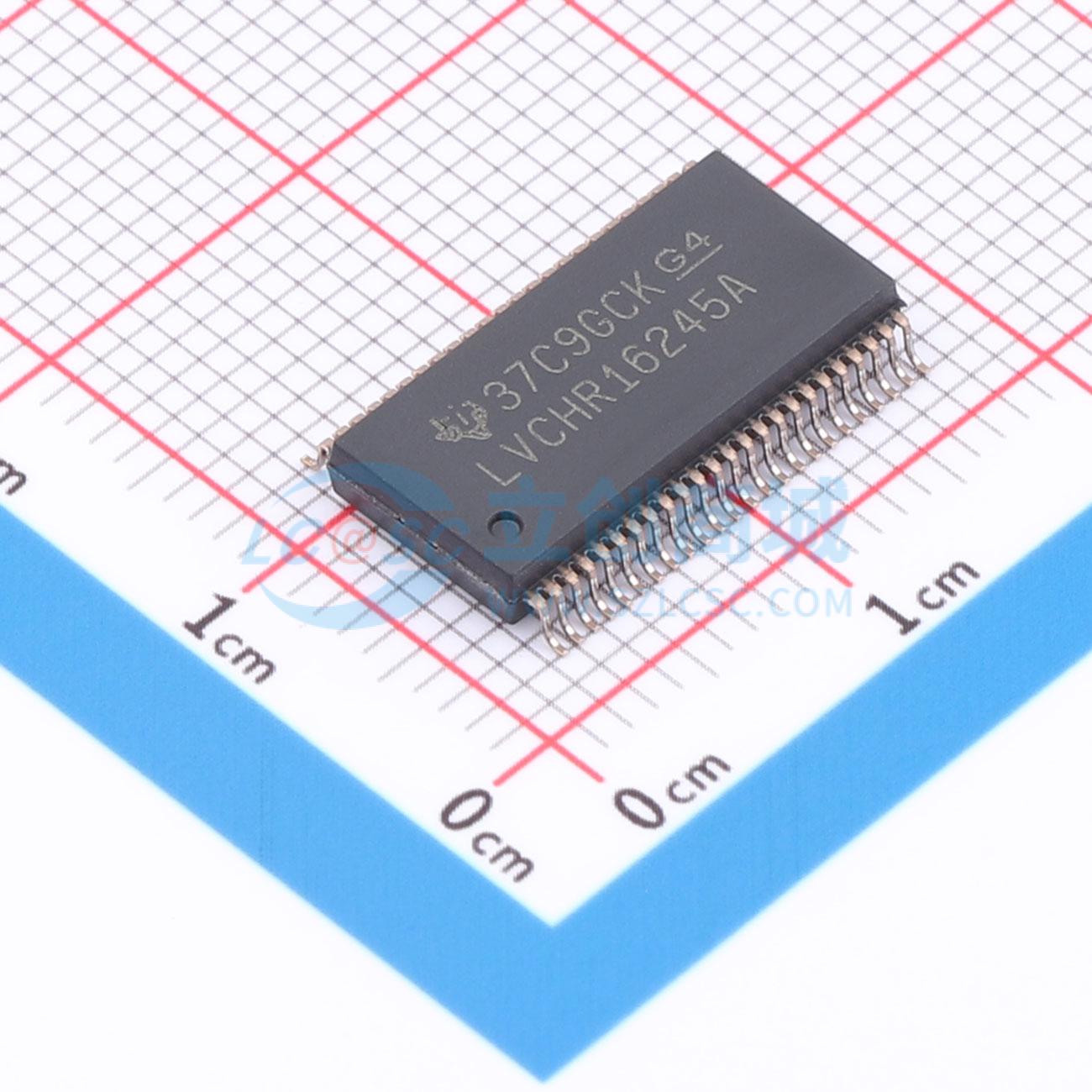

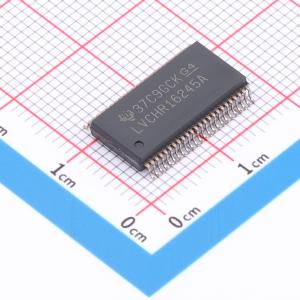

温馨提醒：图片仅供参考，商品以实物为准
SN74LVCHR16245ALR
SN74LVCHR16245ALR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVCHR16245A 具有三态输出的 16 位总线收发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVCHR16245ALR
- 商品编号
- C2860345
- 商品封装
- SSOP-48-300mil
- 包装方式
- 编带
- 商品毛重
- 1.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~3.6V | |
| 元件数 | 2 | |
| 每个元件位数 | 8 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 12mA | |
| 拉电流(IOH) | 12mA | |
| 系列 | 74LVCHR | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 掉电隔离；输出使能；总线保持；电平转换 |
商品概述
SN74LVCHR16245A是一款带三态输出的16位双八进制非反相总线收发器，工作电压范围为1.65V至3.6V，适用于数据总线之间的异步通信，控制功能设计可最小化外部时序要求。
商品特性
- 工作电压范围为1.65V至3.6V
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为4.8ns
- Vcc=3.3V、环境温度25℃时，典型输出接地反弹V_OLP小于0.8V
- Vcc=3.3V、环境温度25℃时，典型输出VOH下冲V_OHV大于2V
- 支持所有端口的混合模式信号操作，可实现5V输入输出电压搭配3.3V Vcc工作
- 数据输入带有总线保持功能，无需外部上拉或下拉电阻
- 所有输出带有等效26Ω串联电阻，无需额外外接电阻
- I_off支持热插入、部分掉电模式以及反向驱动保护
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能超过JESD 22标准，可通过2000V人体模型、200V机器模型测试
应用领域
- 电信基础设施
- 工业运输
- 无线基础设施
- 服务器
- 测试测量
