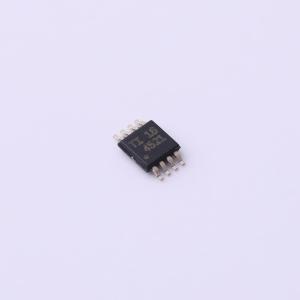

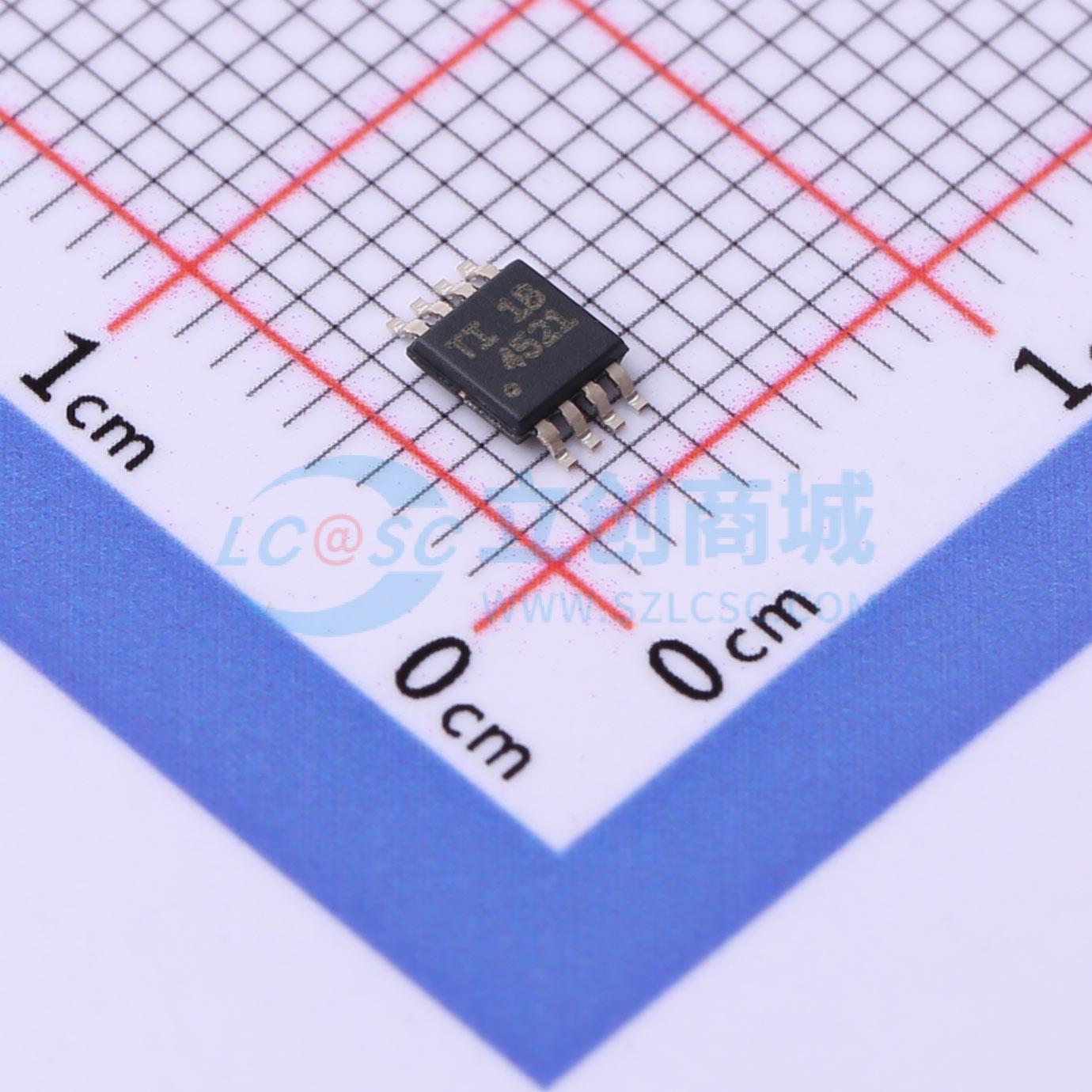

THS4521IDGKT
低功耗全差分放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- THS4521 极低功耗轨到轨输出全差动放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- THS4521IDGKT
- 商品编号
- C2860350
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.075克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 950nA | |
| 输入失调电压(Vos) | 2mV | |
| 增益带宽积(GBP) | 95MHz | |
| 压摆率(SR) | 490V/us | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 4.6nV/√Hz@100kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 输出电流 | 35mA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 0.85uV/℃ | |
| 输入失调电流(Ios) | 180nA | |
| 静态电流(Iq) | 1mA | |
| 工作温度 | -40℃~+85℃ | |
| 输出类型 | 差分 | |
| 输入失调电流温漂(Ios TC) | 100pA/℃ | |
| 单电源 | 2.7V~5.4V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.25V；1.25V~2.75V | |
| 电源纹波抑制比(PSRR) | 100dB | |
| 稳定时间 | 13ns |
商品概述
THS4521、THS4522 和 THS4524 系列器件是超低功耗、全差分放大器，具有轨到轨输出，输入共模范围包含负轨。这些放大器专为功耗是关键参数的低功耗数据采集系统和高密度应用而设计，并在音频应用中提供卓越性能。 该系列包括单路 FDA（THS4521）、双路 FDA（THS4522）和四路 FDA（THS4524）版本。
商品特性
- 全差分架构
- 带宽：145 MHz（A_V = 1 V/V）
- 压摆率：490 V/μs
- 二次谐波失真（HD_2）：10 kHz 时为 –133 dBc（1 VRMS，R_L = 1 kΩ）
- 三次谐波失真（HD_3）：10 kHz 时为 –141 dBc（1 V_RMS，R_L = 1 kΩ）
- 输入电压噪声：4.6 nV/√Hz（f = 100 kHz）
- 总谐波失真加噪声（THD+N）：1 kHz 时为 –112 dBc（0.00025%）（22-kHz 带宽，G = 1，5 V_P-P）
- 开环增益：119 dB（直流）
- NRI — 负轨输入
- RRO — 轨到轨输出
- 输出共模控制（低失调）
- 电源：
- 电压：+2.5 V（±1.25 V）至 +5.5 V（±2.75 V）
- 电流：1.14 mA/通道
- 掉电功能：20 μA（典型值）
应用领域
- 低功耗逐次逼近寄存器（SAR）和 ΔΣ 模数转换器（ADC）驱动器
- 低功耗差分驱动器
- 低功耗差分信号调理
- 低功耗、高性能差分音频放大器
