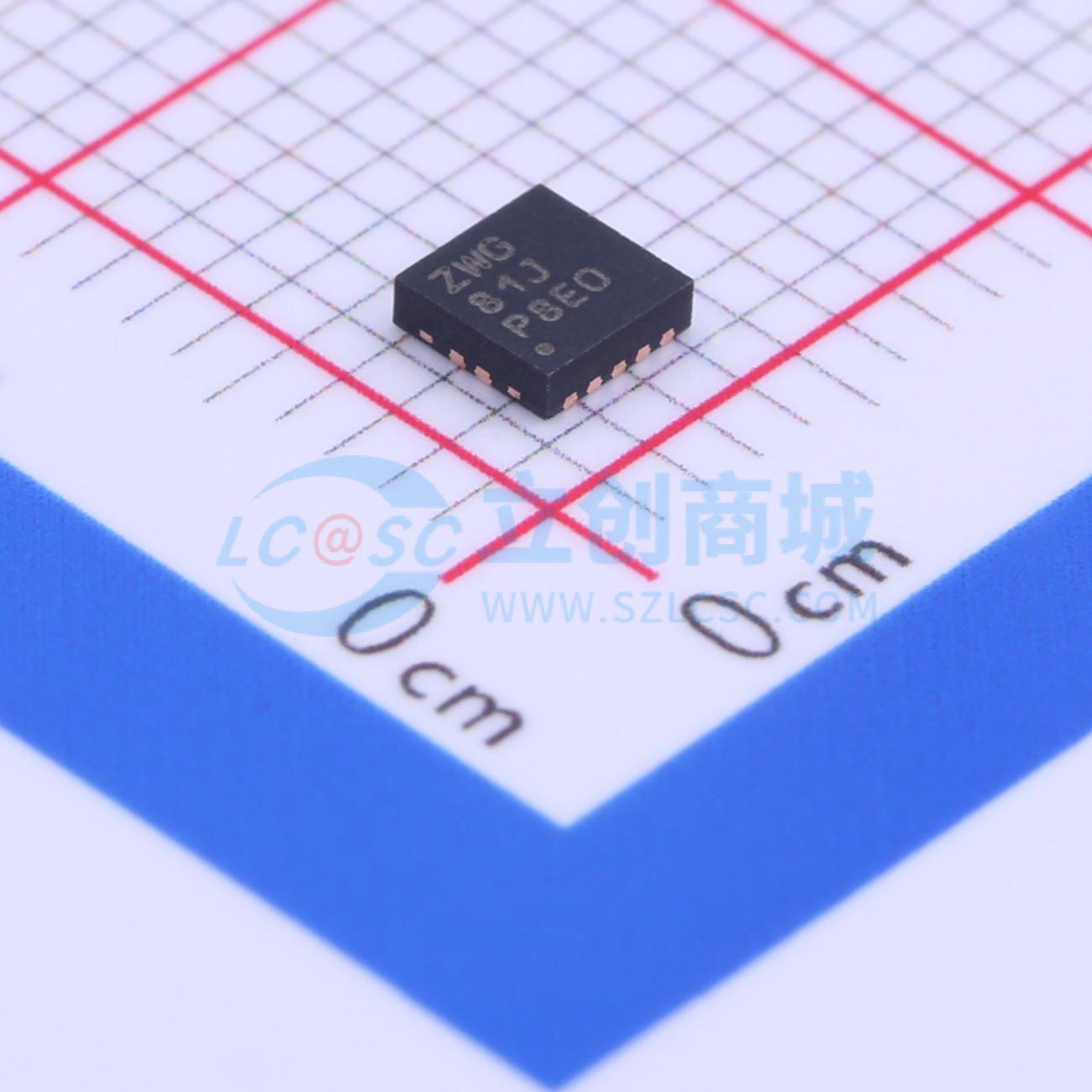

温馨提醒：图片仅供参考，商品以实物为准

TS3USB221DRCR

TS3USB221 开关，带单使能

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TS3USB221是一款高带宽开关，专为高速USB 2.0信号切换设计，适用于手机和消费应用中的高速USB 2.0信号切换。
品牌名称: TI(德州仪器)
商品型号: TS3USB221DRCR
商品编号: C324071
商品封装: VSON-10-EP(3x3)
包装方式: 编带
商品毛重: 0.18克(g)

商品参数

商品概述

TS3USB221是一款高带宽开关，专为手机和消费类应用中的高速USB 2.0信号切换而设计，如手机、数码相机以及带有集线器或USB I/O有限的控制器的笔记本电脑。该开关的宽带宽（1.1 GHz）可使信号以最小的边沿和相位失真通过。该器件将来自USB主机设备的差分输出多路复用到两个相应输出之一。该开关为双向开关，输出端的高速信号几乎无衰减。TS3USB221专为低位间偏斜和高通道间噪声隔离而设计。TS3USB221还兼容各种标准，如高速USB 2.0（480 Mbps）。

商品特性

VCC工作电压范围为2.3V至3.6V
V1/0可接受高达5.5V的信号
控制引脚输入兼容1.8V
禁用OC时为低功耗模式（1μA）
最大rON = 6 Ω
典型ΔrON = 0.2 Ω
最大Cio(on) = 6 pF
低功耗（最大30 μA）
静电放电（ESD）> 2000V人体模型（HBM）
典型高带宽（1.1 GHz）

应用领域

用于USB 1.0、1.1和2.0的信号路由
移动行业处理器接口（MIPI）
信号路由
MHL 1.0

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	2.3V~3.6V
	导通时间(ton)	17ns
	导通电阻(Ron)	6Ω

	属性	参数值
	关闭时间(toff)	10ns
	工作温度	-40℃~+85℃
	导通电容(Con)	6pF
	带宽	1.1GHz
	传播延迟(tpd)	250ps
