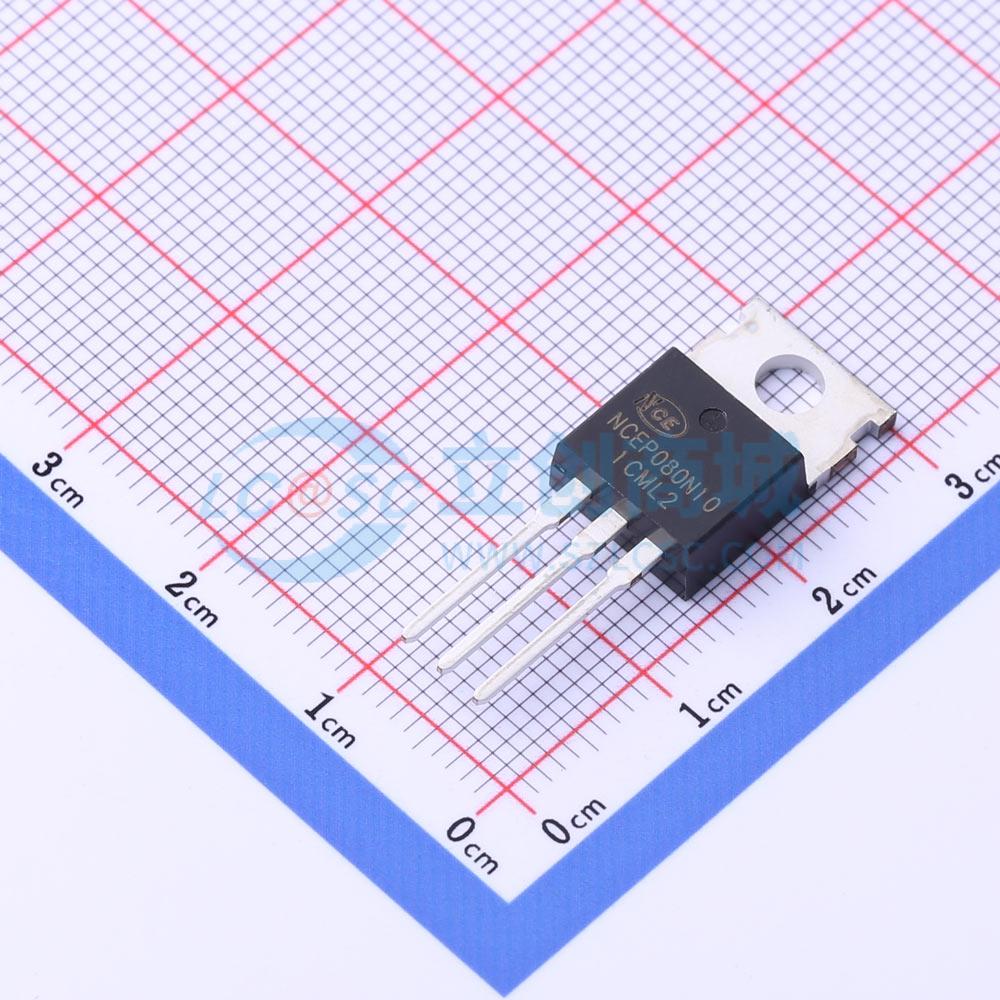

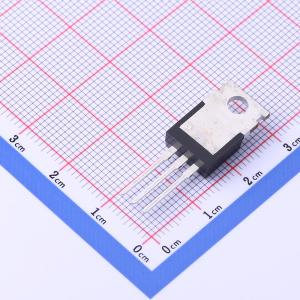

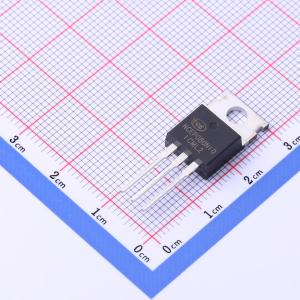

温馨提醒：图片仅供参考，商品以实物为准
NCEP080N10
1个N沟道 耐压:100V 电流:75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件采用超级沟槽 II 技术，该技术经过独特优化，可提供高效的高频开关性能。由于极低的导通电阻 RDS(ON)和栅极电荷 Qg 的组合，导通和开关功率损耗降至最低。该器件非常适合高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP080N10
- 商品编号
- C2686655
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.78克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 7.4mΩ@10V,37.5A | |
| 耗散功率(Pd) | 120W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 53nC@10V | |
| 输入电容(Ciss) | 3.07nF@50V | |
| 反向传输电容(Crss) | 23pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 290pF |
商品概述
该系列器件采用 Super Trench II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的 RDS(ON) 和 Qg 组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 85V，ID = 320A
- RDS(ON) = 1.3mΩ（典型值，VGS = 10V 时）
- 出色的栅极电荷 × RDS(on) 乘积（品质因数）
- 极低的导通电阻 RDS(on)
- 工作温度达 175°C
- 无铅引脚镀层
- 100% 进行了单脉冲雪崩耐量测试！
- 100% 进行了 ΔVds 测试！
应用领域
- DC/DC 转换器
- 非常适合高频开关和同步整流
