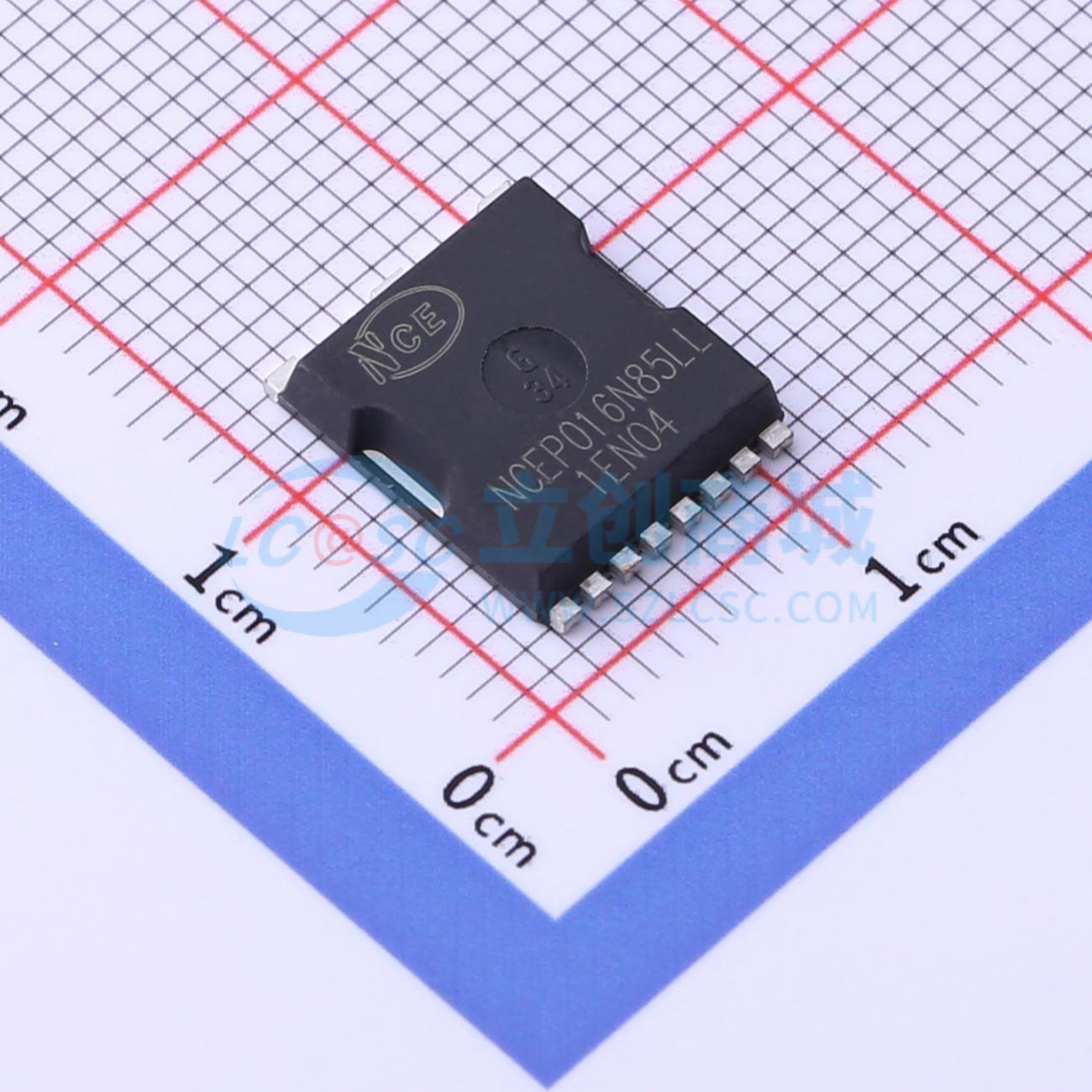

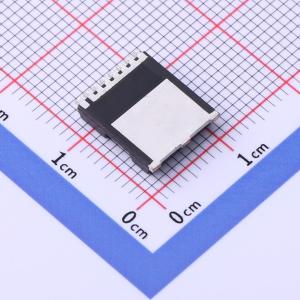

NCEP016N85LL
1个N沟道 耐压:85V 电流:360A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 该系列器件采用超级沟槽 II 技术，经过独特优化，可提供高效的高频开关性能。由于极低的导通电阻 RDS(ON) 和栅极电荷 Qg 的组合，传导和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP016N85LL
- 商品编号
- C2686653
- 商品封装
- TOLL
- 包装方式
- 编带
- 商品毛重
- 1.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 360A | |
| 导通电阻(RDS(on)) | 1.6mΩ@10V | |
| 耗散功率(Pd) | 460W | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 245nC@10V | |
| 输入电容(Ciss) | 15.8nF | |
| 反向传输电容(Crss) | 111pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.45nF |
商品概述
该系列器件采用了超级沟槽 II 技术，该技术经过独特优化，可提供最高效的高频开关性能。由于 RDS(ON) 和 Qg 的极低组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流。
商品特性
- VDS = 85V，ID = 250A
- RDS(ON) = 2.65mΩ，典型值 @ VGS = 10V
- 出色的栅极电荷 × RDS(on) 乘积（品质因数）
- 极低的导通电阻 RDS(on)
- 工作温度可达 175°C
- 无铅引脚镀层
- 100% 进行了非钳位感性开关（UIS）测试！
- 100% 进行了 ΔVds 测试！
应用领域
- 直流-直流转换器
- 非常适合高频开关和同步整流
