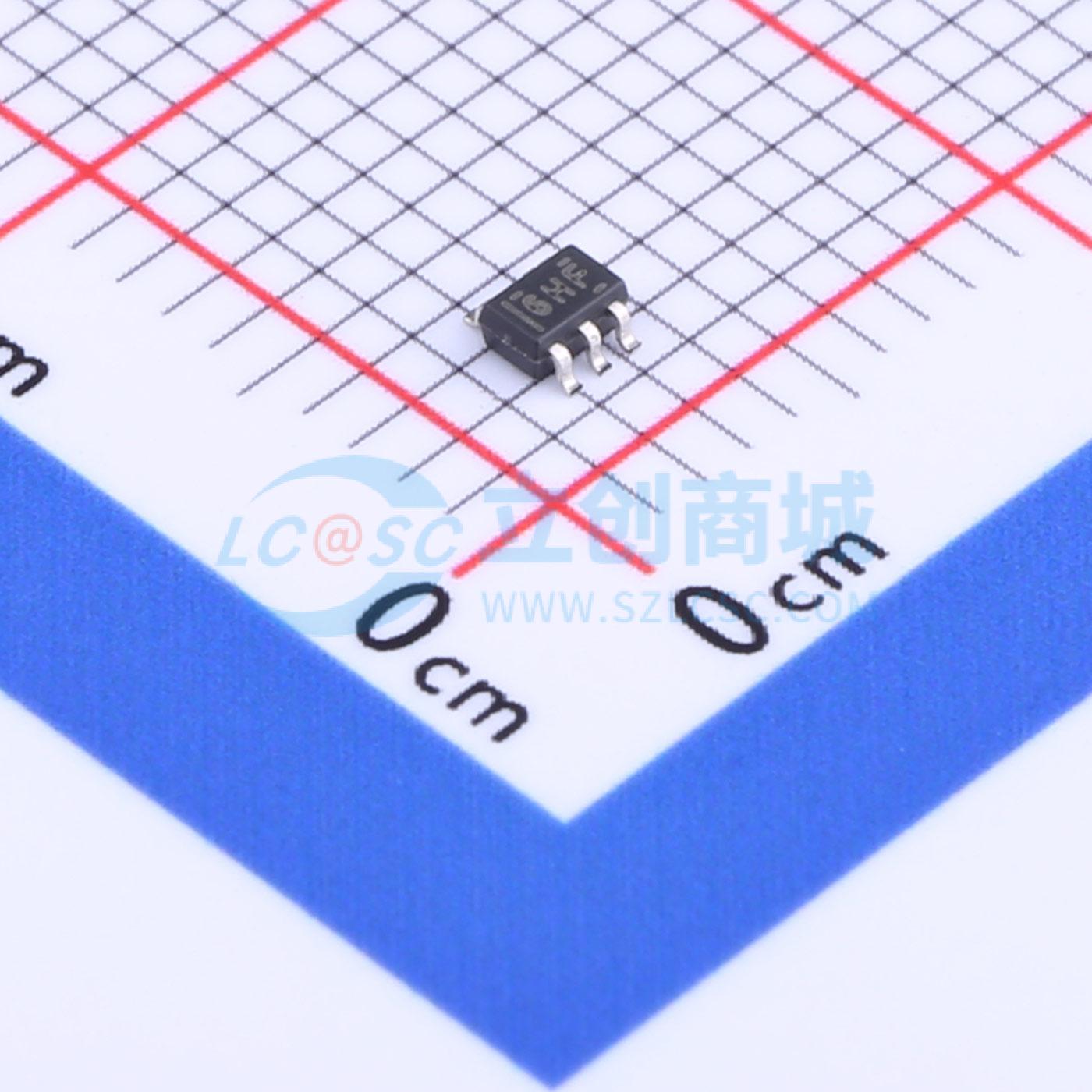

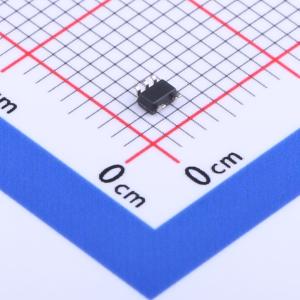

温馨提醒：图片仅供参考，商品以实物为准
SN74AUP1T86DCKR
低功耗1.8/2.5/3.3-V输入3.3-V CMOS输出2输入异或门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP1T86 低功耗、1.8/2.5/3.3V 输入、3.3V CMOS 输出、2 输入异或门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1T86DCKR
- 商品编号
- C2682007
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 异或门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2.3V~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.1V~1.19V | |
| 输入低电平(VIL) | 350mV~500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.72V；2.6V | |
| 输出低电平(VOL) | 440mV；310mV | |
| 系列 | 74AUP系列 | |
| 传播延迟(tpd) | 4.4ns@3.3V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74AUP1T86是一款低功耗2输入异或门，支持1.8/2.5/3.3V输入，3.3V CMOS输出，实现布尔函数Y = A⊕B 或 Y = 非A·B + A·非B，适用于逻辑电平转换应用，输出电平参考电源VCC。采用AUP低功耗逻辑技术，可延长工作时的电池续航时间，可接受1.8V LVCmos输入电平，可使用单3.3V或单2.5V VCC电源供电，可保持良好的信号完整性。VCC工作范围为2.3V~3.6V，支持切换输出电平以连接外部控制器或处理器。
商品特性
- 支持单电源电平转换，输出电平最高可达VCC的CMOS电平，支持多种转换范围：2.5V~3.3V（VCC=3.3V）、1.8V~2.5V（VCC=2.5V）、3.3V~2.5V（VCC=2.5V）
- 施密特触发输入可抑制输入噪声，提升输出信号完整性，允许慢速输入信号跳变，提升开关转换过程中的抗干扰能力
- 具备Ioff特性，支持部分掉电工作模式（VCC=0V），VCC为0V时，输入输出可承受0V~3.6V信号，不会损坏器件
- 静态功耗为0.1μA，动态功耗为0.9μA，功耗水平低
- 锁存性能超过100mA，符合JESD 78 II类标准
- 提供无铅封装，封装规格为SC-70 (DCK)，尺寸为2×2.1×0.65mm，高度为1.1mm
- ESD性能符合JESD 22标准，人体放电模型可达2000V（A114-B，II类），充电器件模型可达1000V（C101）
- 优化电流驱动能力为4mA，可降低高驱动输出引发的线路反射、过冲和下冲
- 施密特触发输入正负跳变的阈值差ΔVT为210mV
应用领域
- 逻辑电平转换场景
- 模拟混合模式设计
- 需要延长电池续航的便携式、移动类产品
