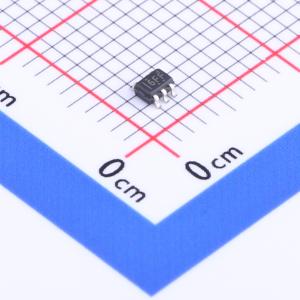

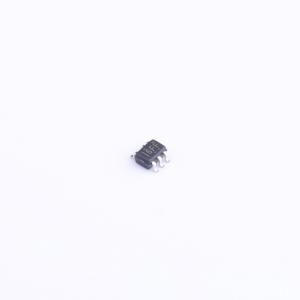

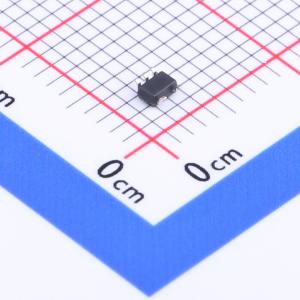

SN74AUP1T14DCKR实物图
  • SN74AUP1T14DCKR商品缩略图
  • SN74AUP1T14DCKR商品缩略图
  • SN74AUP1T14DCKR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74AUP1T14DCKR

低功耗、1.8/2.5/3.3-V输入、3.3-V CMOS输出单施密特触发器反相器门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AUP1T14 低功耗、1.8/2.5/3.3V 输入、3.3V CMOS 输出、单路施密特触发反向器闸
品牌名称
TI(德州仪器)
商品型号
SN74AUP1T14DCKR
商品编号
C2682010
商品封装
SC-70-5​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录反相器
输入类型施密特触发器
工作电压2.3V~3.6V
静态电流(Iq)500nA
通道数1
灌电流(IOL)4mA
拉电流(IOH)4mA
输入高电平(VIH)1.1V~1.19V
属性参数值
输入低电平(VIL)350mV~500mV
输出高电平(VOH)2.55V;1.85V
输出低电平(VOL)450mV
传播延迟(tpd)4.4ns@3.3V,30pF
系列74AUP
工作温度-40℃~+85℃
功能特性噪声抑制功能;电源关断保护

商品概述

SN74AUP1T14是一款低功耗单施密特触发反相门,输入支持1.8V/2.5V/3.3V,输出为3.3V CMOS电平,可实现Y=非A的布尔逻辑功能,面向逻辑电平转换应用设计。

商品特性

  • 支持单电源电压转换,输出电平可达VCC对应的CMOS电平,支持多种电平转换范围:1.8V~3.3V(VCC=3.3V时)、2.5V~3.3V(VCC=3.3V时)、1.8V~2.5V(VCC=2.5V时)、3.3V~2.5V(VCC=2.5V时)
  • VCC工作范围为2.3V~3.6V,可实现输出电平切换以连接外部控制器或处理器
  • 施密特触发输入可抑制输入噪声,提升输出信号完整性,支持缓慢输入信号跳变,施密特输入正负跳变阈值差为210mV,可提升开关转换过程的抗干扰能力
  • Ioff特性支持部分掉电工作,VCC=0V时,0V~3.6V范围的信号可正常加在器件输入输出,不会对器件造成损坏
  • 静态功耗为0.1μA,动态功耗为0.9μA,功耗水平低,可延长设备电池工作时长
  • 闭锁性能超过100mA,符合JESD 78 II类标准
  • 静电放电性能符合JESD 22标准,人体模型可达2000V II类,充电装置模型可达1000V
  • 提供无铅封装,SC-70(DCK)封装尺寸为2×2.1×0.65mm,高度为1.1mm
  • 优化电流驱动能力为4mA,可减少高驱动输出带来的线路反射、过冲与下冲
  • 所有输入可兼容1.8V LVCMOS信号,支持单3.3V或2.5V VCC供电

应用领域

  • 逻辑电平转换场景
  • 需要延长电池续航的便携移动设备应用
  • 模拟混合模式设计场景
  • 连接外部控制器与处理器
