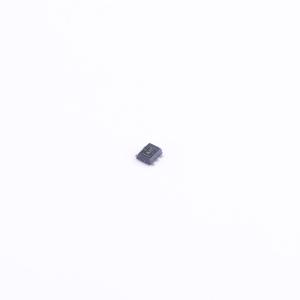

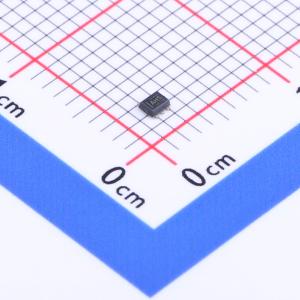

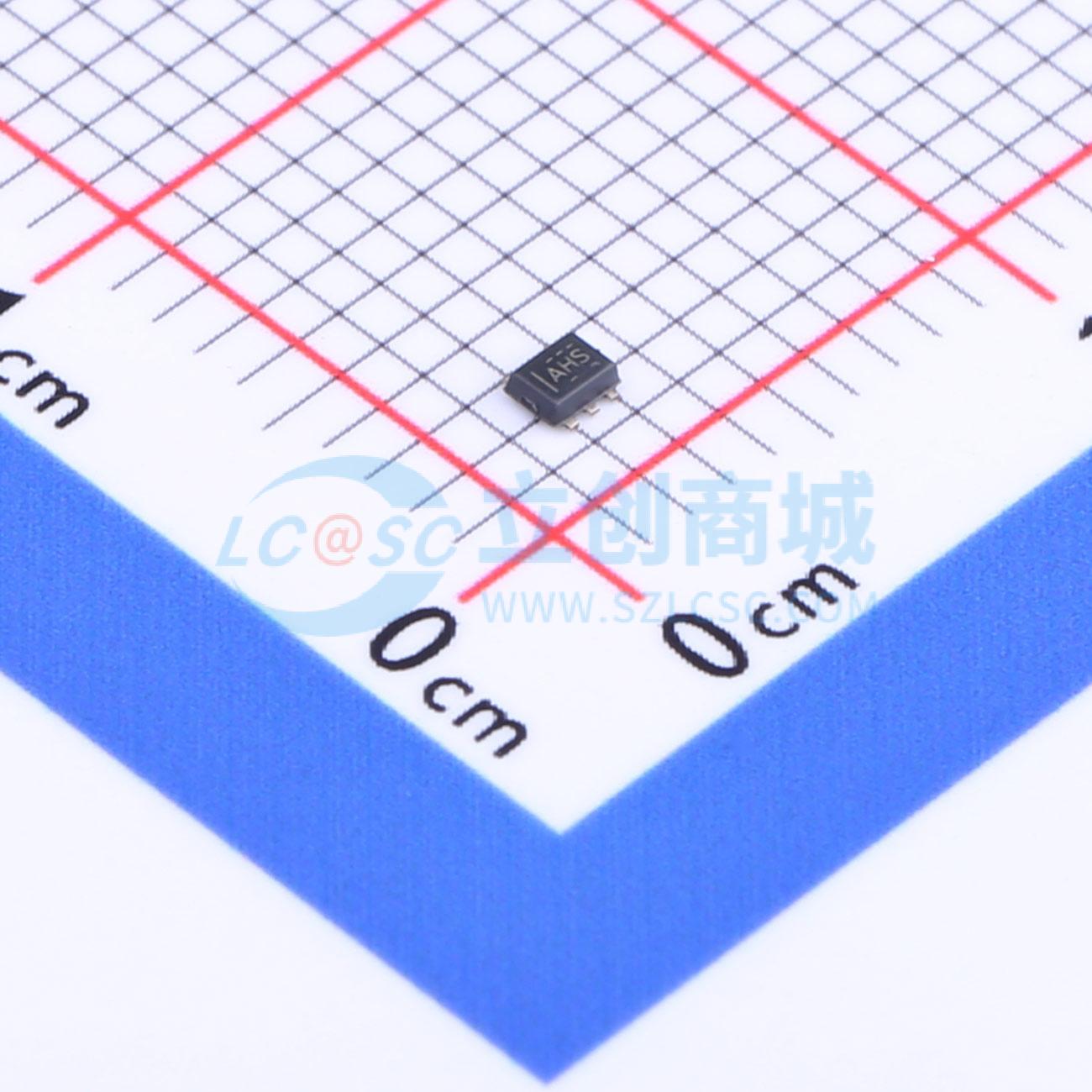

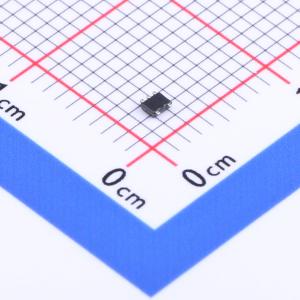

SN74AHC1G86DRLR

单路二输入异或门

描述: SN74AHC1G86 单路 2 输入、2V 至 5.5V XOR（异或）门
品牌名称: TI(德州仪器)
商品型号: SN74AHC1G86DRLR
商品编号: C2682053
商品封装: SOT-553-5
包装方式: 编带
商品毛重: 0.012克(g)

商品参数

	属性	参数值
	商品目录	逻辑门
	逻辑类型	异或门
	门电路数量	1
	工作电压	2V~5.5V
	静态电流(Iq)	1uA
	灌电流(IOL)	8mA
	拉电流(IOH)	8mA
	输入高电平(VIH)	1.5V~3.85V
	输入低电平(VIL)	500mV~1.65V

	属性	参数值
	输出高电平(VOH)	2.48V；1.9V；3.8V
	输出低电平(VOL)	440mV；100mV
	系列	74AHC系列
	传播延迟(tpd)	8.8ns@5V,50pF
	工作温度	-40℃~+85℃
	每门输入数量	2
	功能特性	过压容忍输入
	输入类型	施密特触发器
	输出类型	-

商品概述

SN74AHC1G86是一款单路2输入异或门，器件采用正逻辑实现异或逻辑布尔函数，拥有多种等效逻辑符号，可对应不同逻辑功能：逻辑恒等单元，当所有输入处于相同逻辑电平时，输出低电平有效；偶校验单元，当偶数个输入为激活状态时，输出低电平有效；奇校验单元，当奇数个输入为激活状态时，输出高电平有效。推荐工作条件下最高工作温度为125℃。

商品特性

工作电压范围为2V~5.5V，5V条件下最大传输延迟tpd为8ns
功耗低，最大静态电源电流Icc为10μA
5V条件下输出驱动能力为±8mA
所有输入均具备施密特触发特性，可耐受较慢的输入上升沿和下降沿
闩锁性能超过250mA，符合JESD 17标准
ESD防护性能满足JESD 22标准要求，防护等级可达：人体模型2000V，机器模型200V，充电器件模型1000V

应用领域

相机
可编程逻辑控制器
通信基础设施
无线耳机
电机驱动与控制
电视
机顶盒
音频设备
