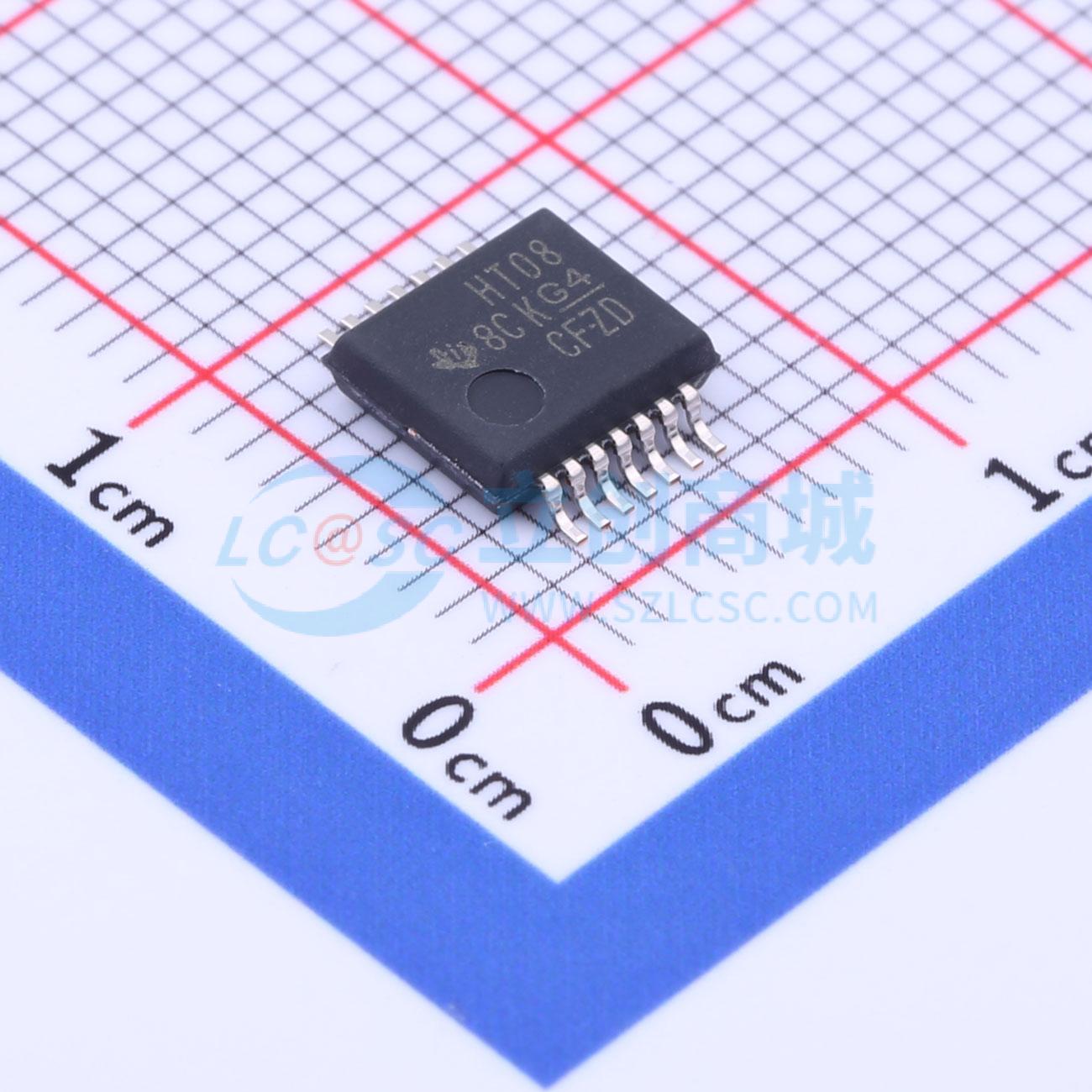

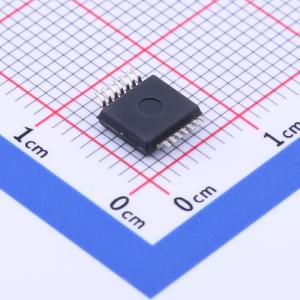

温馨提醒：图片仅供参考，商品以实物为准
SN74HCT08DBR
SN74HCT08DBR
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HCT08 具有 TTL 兼容型 CMOS 输入的 4 通道、双输入、4.5V 至 5.5V 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HCT08DBR
- 商品编号
- C2682070
- 商品封装
- SSOP-14-208mil
- 包装方式
- 编带
- 商品毛重
- 0.566968克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 4 | |
| 工作电压 | 4.5V~5.5V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 800mV | |
| 输出高电平(VOH) | 3.84V | |
| 输出低电平(VOL) | 330mV | |
| 系列 | 74HCT系列 | |
| 传播延迟(tpd) | 22ns@5.5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 输入通道数 | 2 |
商品概述
这些器件包含四个独立的 2 输入与门。它们以正逻辑执行布尔函数 Y = A · B。
商品特性
- 4.5V 至 5.5V 的工作电压范围
- 输出可驱动多达 10 个 LSTTL 负载
- 低功耗， ICC 最大值为 20μA
- tpd 典型值 = 13ns
- ±4mA 输出驱动（在 5V 时）
- 低输入电流，最大值 1μA
- 输入兼容 TTL 电压
