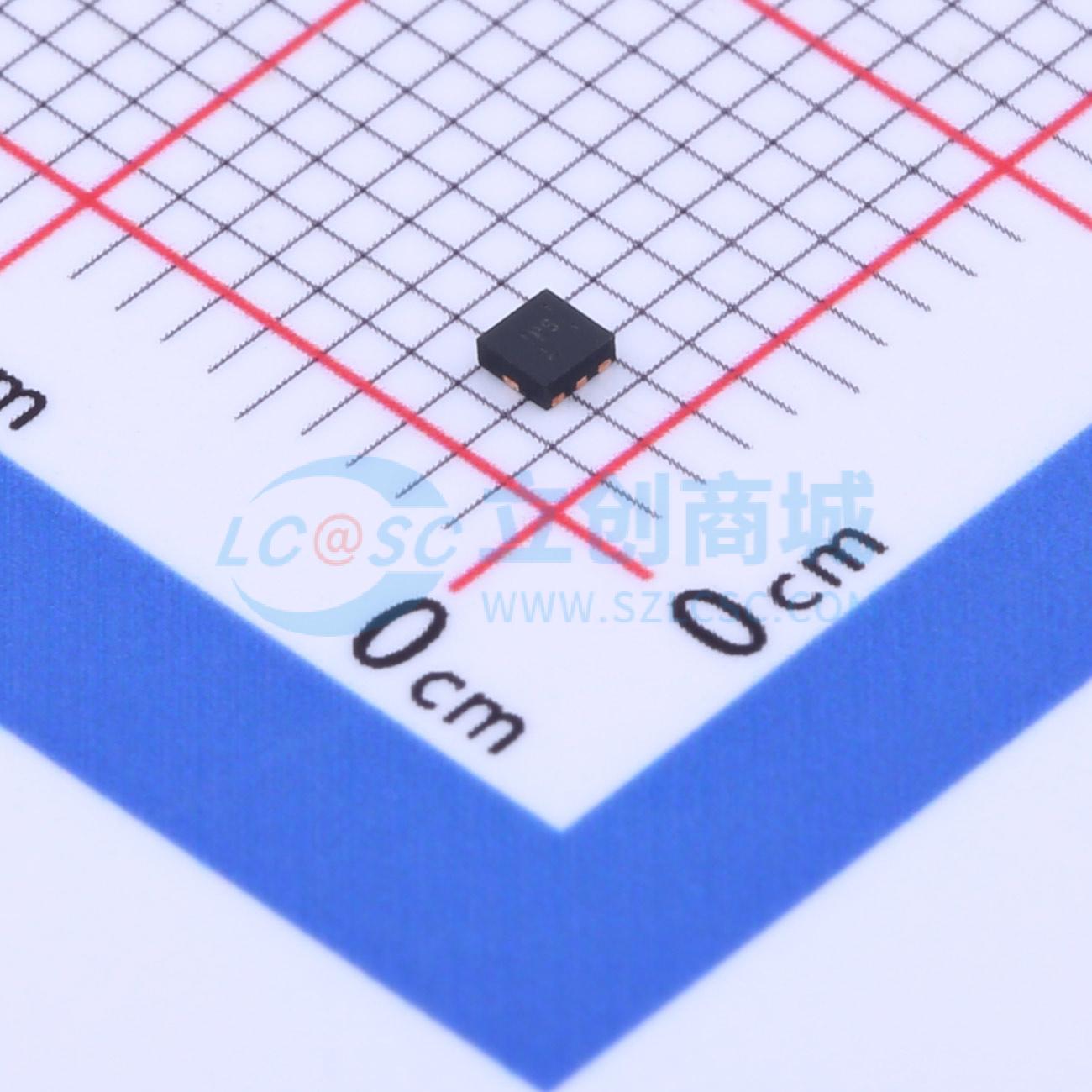

SN74AUP2G32RSER实物图

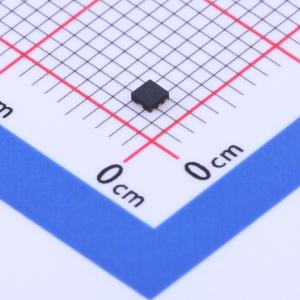

  • SN74AUP2G32RSER商品缩略图

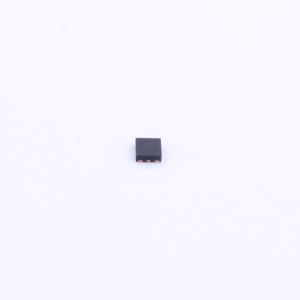

  • SN74AUP2G32RSER商品缩略图

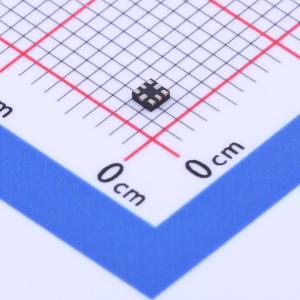

  • SN74AUP2G32RSER商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74AUP2G32RSER

低功耗双路2输入正或门

描述
SN74AUP2G32 双通道、双输入、0.8V 至 3.6V 低功耗 (< 1uA) 或门
品牌名称
TI(德州仪器)
商品型号
SN74AUP2G32RSER
商品编号
C2682109
商品封装
UQFN-8(1.5x1.5)​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或门
门电路数量2
工作电压800mV~3.6V
静态电流(Iq)500nA
灌电流(IOL)4mA
拉电流(IOH)4mA
输入高电平(VIH)1.6V~2V
属性参数值
输入低电平(VIL)700mV~900mV
输出高电平(VOH)2.55V
输出低电平(VOL)450mV
系列74AUP系列
传播延迟(tpd)6.2ns@3.3V,30pF
工作温度-40℃~+85℃
每门输入数量2
功能特性局部关断模式

商品概述

这是一款低功耗双路2输入正或门,型号为SN74AUP2G32,在正逻辑下可实现布尔函数Y=A+B或Y=非(A·B),可满足电池供电便携式设备的低功耗需求,在整个0.8V至3.6V工作电压范围内都可保持极低的静态功耗与动态功耗,可提升续航能力,同时保持出色的信号完整性。

商品特性

  • 可提供小型封装
  • 静态功耗低,Icc最大为0.9μA
  • 动态功耗低,3.3V下典型值Cpd为4.3pF
  • 输入电容低,典型值Ci为1.5pF
  • 噪声低,过冲和下冲小于Vcc的10
  • Ioff支持部分掉电模式工作
  • 工作电压范围宽,为0.8V~3.6V
  • 针对3.3V工作优化
  • 支持3.6V输入输出容差,可支持混合模式信号工作
  • 3.3V下最大传输延迟tpd为4.3ns
  • 锁存性能超过100mA,符合JESD 78 II类规范
  • 静电放电性能符合JESD 22规范,人体模型可达2000V II类,带电器件模型可达1000V
  • 采用将裸片作为封装的封装技术
  • 针对部分掉电应用给出完整规范,器件掉电时Ioff电路可禁用输出,避免损坏器件的反向电流

应用领域

  • 适用于电池供电便携式设备
  • 适用于点对点应用
