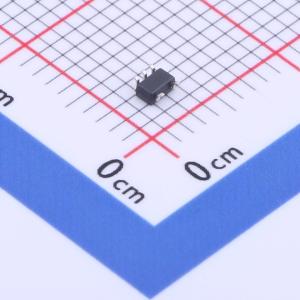

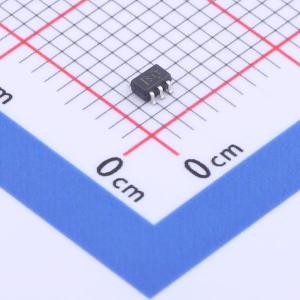

SN74AUP1G08QDCKRQ1实物图
  • SN74AUP1G08QDCKRQ1商品缩略图
  • SN74AUP1G08QDCKRQ1商品缩略图
  • SN74AUP1G08QDCKRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74AUP1G08QDCKRQ1

低功耗单路2输入正与门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AUP1G08-Q1 汽车类、单通道、2 输入、0.8V 至 3.6V 低功耗 (< 1uA) 与门
品牌名称
TI(德州仪器)
商品型号
SN74AUP1G08QDCKRQ1
商品编号
C2682128
商品封装
SC-70-5​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与门
门电路数量1
工作电压800mV~3.6V
静态电流(Iq)500nA
灌电流(IOL)4mA
拉电流(IOH)4mA
输入高电平(VIH)1.6V~2V
输入低电平(VIL)700mV~900mV
属性参数值
输出高电平(VOH)2.55V
输出低电平(VOL)450mV
系列74AUP系列
传播延迟(tpd)6.2ns@3.3V,30pF
工作温度-40℃~+125℃
每门输入数量2
功能特性局部关断模式
输入类型施密特触发器
输出类型-

商品概述

低功耗单路2输入正与门,查询样品型号为SN74AUP1G08-Q1。AUP系列产品是TI针对业界对于电池供电便携式应用的低功耗需求的主要解决方案。此系列可确保在整个0.8V至3.6V的VCC范围内实现超低静态和动态功耗,从而延长电池的使用寿命。这个产品还保持了出色的信号完整性。该单路2输入正与门执行布尔函数:正逻辑中的Y = A•B。NanoStar封装技术是集成电路(IC)封装理念的重要突破,此技术使用芯片作为封装。该器件完全符合使用I关闭的部分断电应用的规范要求。I关闭电路禁用输出,从而可防止其断电时破坏性电流从该器件回流。

商品特性

  • 符合AEC-Q100要求
  • 器件温度1级:环境运行温度范围为-40℃ 至 125℃
  • 器件人体模型(HBM)静电放电(ESD)分类等级H2
  • 器件充电器件模型(CDM) ESD 分类等级C3B
  • 采用德州仪器的NanoStar™ 封装
  • 低静态功耗:ICC = 0.9μA(最大值)
  • 低动态功耗:3.3V时典型值Cpd = 4.3pF
  • 低输入电容:典型值Cj = 1.5pF
  • 低噪声:过冲和下冲小于VCC的10%
  • I关闭支持部分断电模式运行
  • 施密特触发器运行可实现低输入转换,提升输入开关噪声抗扰度(3.3V时典型Vhys = 250mV)
  • 0.8V至3.6V的宽VCC运行范围,针对3.3V运行进行了优化
  • 可耐受3.6V输入/输出(I/O),支持混合模式信号运行
  • 3.3V时tpd最大值为4.3ns
  • 适合于点到点应用
  • 锁存性能超过100mA,符合JESD-78 II类规范要求

应用领域

  • 电池供电便携式应用
  • 点到点应用
  • 部分断电应用
