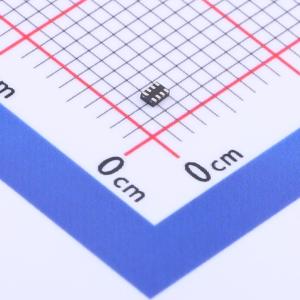

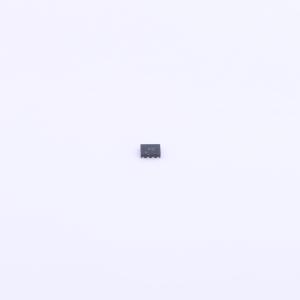

SN74AUP2G08DQER
低功耗双2输入正与门
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AUP2G08 2 通道、2 输入、0.8V 至 3.6V 低功耗 (< 1uA) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP2G08DQER
- 商品编号
- C2682157
- 商品封装
- X2-SON-8(1x1.4)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 800mV~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.6V~2V | |
| 输入低电平(VIL) | 700mV~900mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.72V；2.6V | |
| 输出低电平(VOL) | 440mV；310mV | |
| 系列 | 74AUP系列 | |
| 传播延迟(tpd) | 6.7ns@3.6V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
这是一款低功耗双路2输入正与门，执行正逻辑布尔函数Y=A·B，支持部分掉电模式操作，封装技术将裸片作为封装，全电源电压范围内可维持低静态与动态功耗，可保持良好信号完整性。
商品特性
- 静态功耗低，最大静态电流为0.9μA
- 动态功耗低，3.3V下典型功耗参数Cpd为4.3pF
- 输入电容低，典型输入电容为1.5pF
- 噪声低，过冲和下冲小于电源电压的10
- Ioff支持部分掉电模式运行
- 具备施密特触发动作，允许缓慢输入转换，可提升输入开关抗干扰能力，3.3V下典型滞后电压为250mV
- 工作电源电压范围为0.8V~3.6V
- 断电时关断电路禁用输出，可防止破坏性电流回流
- 未使用输入需接VCC或GND以保证设备正常运行
应用领域
- 适用于有低功耗需求的电池供电便携式应用
