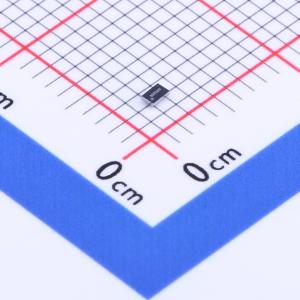

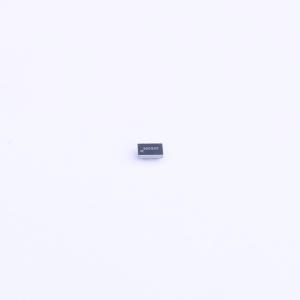

SN74LVC1G373YZPR
三态输出D型锁存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC1G373 具有三态输出的单路 D 型锁存器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC1G373YZPR
- 商品编号
- C2682167
- 商品封装
- DSBGA-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 锁存器 | |
| 逻辑类型 | D型锁存器 | |
| 输出类型 | 三态 | |
| 工作电压 | 1.65V~5.5V | |
| 通道数 | 1 | |
| 拉电流(IOH) | 32mA | |
| 灌电流(IOL) | 32mA |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 1ns | |
| 系列 | 74LVC | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 1.5ns | |
| 保持时间 | 1.5ns | |
| 静态电流(Iq) | 10uA |
商品概述
SN74LVC1G373是一款带三态输出的单D型锁存器，设计用于1.65V至5.5V VCC工作。该器件可用于实现缓冲寄存器、I/O端口、双向总线驱动器和工作寄存器，当锁存使能LE输入为高电平时，Q输出跟随数据D输入；当锁存使能LE变为低电平时，Q输出锁存D输入设置的逻辑电平。输出使能OE不影响锁存器的内部操作，输出处于高阻态时，仍可保留旧数据或输入新数据。NanoFree封装技术采用芯片裸片作为封装。
商品特性
- 提供NanoFree封装
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 支持降压转换至VCC
- 在3.3V条件下最大传输延迟tpd为4ns
- 低功耗，最大ICC为10μA
- 3.3V条件下输出驱动能力为±24mA
- Ioff支持部分掉电模式和反向驱动保护
- 闩锁性能超过100mA，符合JESD 78 II类规范
- 具备平衡高驱动CMOS推挽输出
- 具备标准CMOS输入、钳位二极管、过压容错输入
应用领域
- 服务器
- 打印机
- 通信基础设施
- 电网基础设施
- 存储器寻址
- 缓冲寄存器
- 电子销售点
