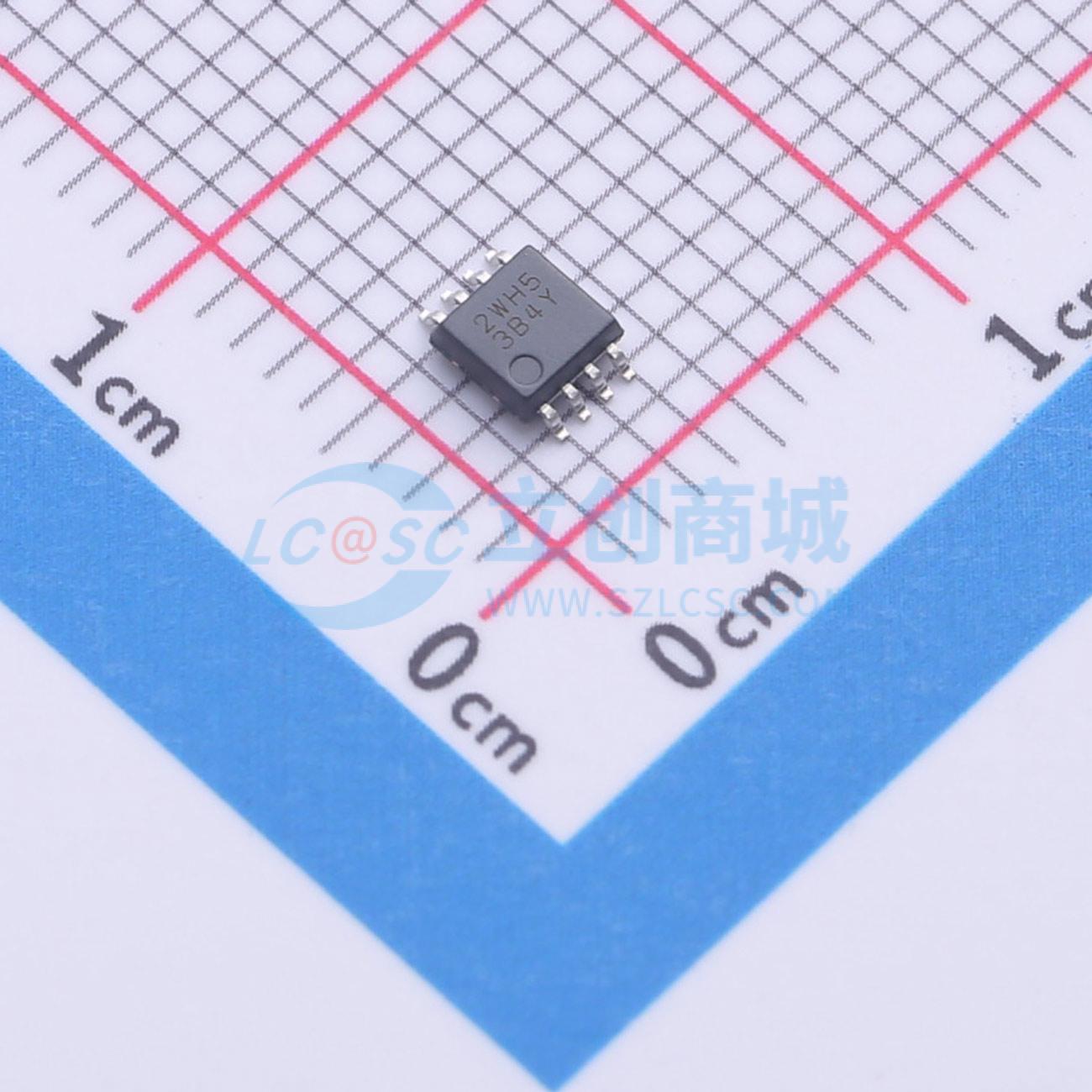

SN74LVC2G00DCTR实物图

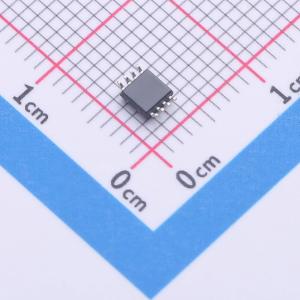

  • SN74LVC2G00DCTR商品缩略图

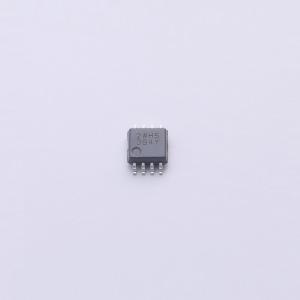

  • SN74LVC2G00DCTR商品缩略图
  • SN74LVC2G00DCTR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC2G00DCTR

双路二输入正与非门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74LVC2G00 2 通道、2 输入、1.65V 至 5.5V 与非门
品牌名称
TI(德州仪器)
商品型号
SN74LVC2G00DCTR
商品编号
C2682112
商品封装
SM-8​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型与非门
通道数2
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)1.7V~2V
属性参数值
输入低电平(VIL)700mV~800mV
输出高电平(VOH)1.9V；2.4V；2.3V；1.2V；3.8V
输出低电平(VOL)550mV；100mV；400mV；300mV；450mV
系列74LVC
传播延迟(tpd)3.3ns@5V,50pF
工作温度-40℃~+125℃
输入通道数2
功能特性局部关断模式；过压容忍输入；带电插入保护；后驱动保护
