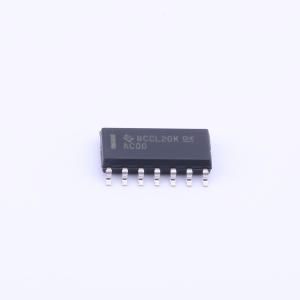

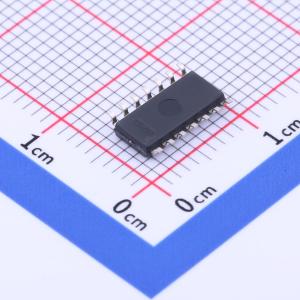

SN74AC00DR

AC00系列器件包含四个独立的2输入与非门，每个门在正逻辑下执行布尔函数Y = A·B的非 或 Y = 非A + 非B，包含SN54AC00、SN74AC00两个系列，提供多种封装类型。

• 工作电源电压范围为2V~6V
• 输入可承受最高6V电压
• 5V条件下最大传输延迟tpd为7ns
• 自由工作温度范围内的最大额定值：电源电压范围-0.5V~7V，输入电压范围-0.5V~VCC+0.5V，输出电压范围-0.5V~VCC+0.5V
• 输入钳位电流范围±20mA，输出钳位电流范围±20mA，连续输出电流范围±50mA，VCC或接地端连续电流范围±200mA
• 不同封装的热阻抗：D封装86℃/W，DB封装96℃/W，N封装80℃/W，NS封装76℃/W，PW封装113℃/W
• 存储温度范围为-65℃~150℃
• 所有未使用的输入必须接至VCC或接地，才可保证器件正常工作
• 参数测量要求：CL包含探头和夹具电容；输入脉冲特性为PRR ≤ 1 MHz，阻抗50Ω，tr ≤ 2.5 ns，tf ≤ 2.5 ns；每次仅测量一个输出，每次测量仅进行一次输入跳变
