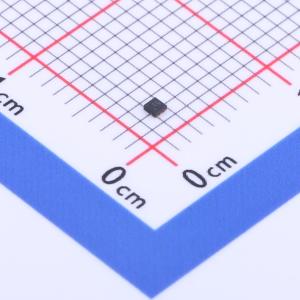

  • SN74LVC1G32DSFR商品缩略图

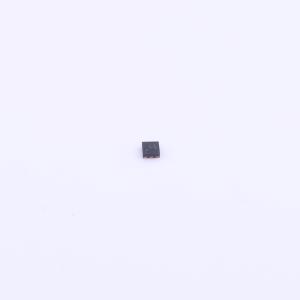

  • SN74LVC1G32DSFR商品缩略图
  • SN74LVC1G32DSFR商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

SN74LVC1G32DSFR

单路二输入正或门

描述
SN74LVC1G32 单通道、双输入、1.65V 至 5.5V、32mA 驱动强度或门
品牌名称
TI(德州仪器)
商品型号
SN74LVC1G32DSFR
商品编号
C2682089
商品封装
SON-6(1x1)​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录逻辑门
逻辑类型或门
通道数1
工作电压1.65V~5.5V
静态电流(Iq)10uA
灌电流(IOL)32mA
拉电流(IOH)32mA
输入高电平(VIH)1.7V~2V
属性参数值
输入低电平(VIL)700mV~800mV
输出高电平(VOH)1.9V；2.4V；2.3V；1.2V；3.8V
输出低电平(VOL)500mV；100mV；650mV；400mV；450mV
系列74LVC系列
传播延迟(tpd)4.5ns@5V,50pF
工作温度-40℃~+125℃
输入通道数2
功能特性局部关断模式；过压容忍输入；带电插入保护；后驱动保护
