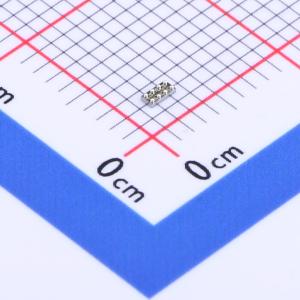

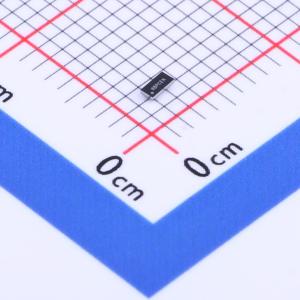

SN74LVC2G08YZPR
SN74LVC2G08YZPR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74LVC2G08 2 通道、2 输入、1.65V 至 5.5V、32mA 驱动强度与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74LVC2G08YZPR
- 商品编号
- C2682102
- 商品封装
- DSBGA-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 门电路数量 | 2 | |
| 工作电压 | 1.65V~5.5V | |
| 静态电流(Iq) | 10uA | |
| 灌电流(IOL) | 32mA | |
| 拉电流(IOH) | 32mA | |
| 输入高电平(VIH) | 1.7V~2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | - | |
| 输出高电平(VOH) | - | |
| 输出低电平(VOL) | - | |
| 系列 | 74LVC系列 | |
| 传播延迟(tpd) | 3.8ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式;过压容忍输入;带电插入保护;后驱动保护 |
商品概述
SN74LVC2G08是一款双路2输入正与门器件,设计用于1.65V至5.5V的VCC工作电压,可实现Y = A×B 或 Y = 非(A+B)的正逻辑布尔函数,针对部分掉电应用做了完整规格定义,Ioff电路可在器件断电时禁用输出,防止有害反向电流流过损坏器件,可作为向下电平转换器,封装技术采用裸晶作为封装
商品特性
- 提供多种封装可选
- 支持5V VCC工作
- 输入可承受最高5.5V电压
- 3.3V条件下最大传输延迟tpd为4.7ns
- 低功耗,最大ICC为10μA
- 3.3V条件下输出驱动电流为±24mA
- 3.3V、25℃条件下,典型输出地弹VOLP小于0.8V
- 3.3V、25℃条件下,典型输出VOH下冲VOHV大于2V
- Ioff支持热插入、部分掉电模式以及反向驱动保护
- 可将最高5.5V输入向下转换为VCC电平
- 闩锁性能超过100mA,符合JESD 78 II类标准
- ESD防护性能超过JESD 22标准,人体模型可达2000V,充电器件模型可达1000V
应用领域
- 有线及无线IP电话
- EPON及光纤视频光网络
- 点对点微波回传
- 电信DC/DC模块模拟部分
- 电信DC/DC模块数字部分
- 用户交换机PBX
- 电信机房配电单元PDU
- 矢量信号分析仪和发生器
- 无线通信测试仪
- 无线直放站
- xDSL调制解调器/DSLAM
