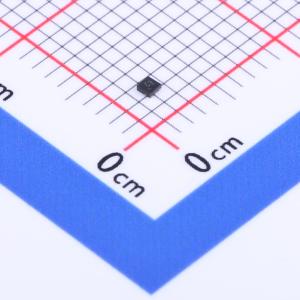

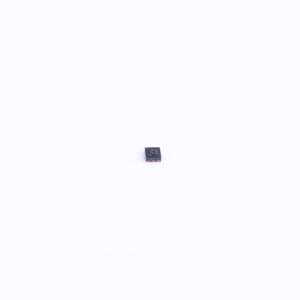

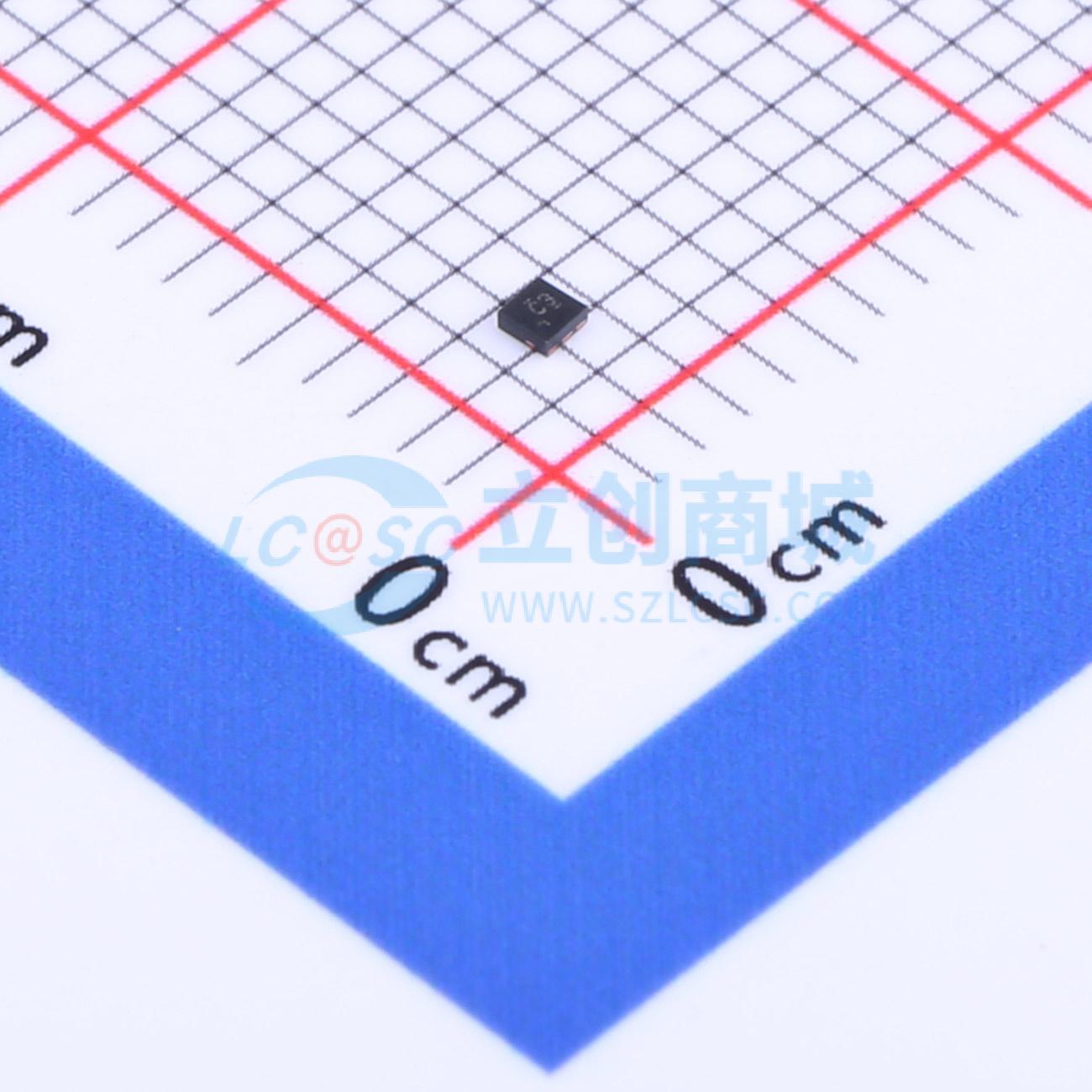

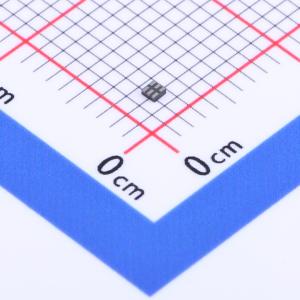

SN74LVC1G11DSFR

单路三输入正与门

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC1G11 单通道、3 输入、1.65V 至 5.5V、32mA 驱动强度与门
品牌名称: TI(德州仪器)
商品型号: SN74LVC1G11DSFR
商品编号: C2682084
商品封装: USON-6(1x1.5)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

	属性	参数值
	输入低电平(VIL)	700mV~800mV
	输出高电平(VOH)	1.9V；2.4V；2.3V；1.2V；3.8V
	输出低电平(VOL)	550mV；300mV；400mV；450mV
	系列	74LVC系列
	传播延迟(tpd)	3.5ns@5V,50pF
	工作温度	-40℃~+125℃
	输入通道数	3

商品概述

SN74LVC1G11 以正逻辑执行布尔函数 Y = A • B • C or Y = ¬(¬A + ¬B + C)。 NanoFree封装技术是IC封装概念的一项重大突破，它将硅晶片用作封装。该器件专用于使用 Ioff 的局部断电应用。 Ioff 电路可禁用输出，以防在器件断电时电流回流对器件造成损坏。

商品特性

闩锁性能超过100mA，符合JESD78II类规范
ESD保护性能超过JESD22规范要求
±2000V人体放电模型(A114 - A)
±1000V充电器件模型(C101)
采用NanoFree封装
支持5V VCC运行
输入电压高达5.5V
3.3V时，tpd最大值为4.1ns
低功耗，lCC最大值为10μA
3.3V时，输出驱动为±24mA
loff支持局部省电模式运行

应用领域

AV接收器
DLP正投影系统
数码相框
数字音频广播
数码相机
数码摄像机(DVC)
嵌入式个人电脑(PC)
电子书
以太网交换机
GPS：个人导航设备
手持终端：智能手机
高速数据采集和生成
移动互联网设备
笔记本电脑和上网本
网络附属存储(NAS)
电力线通信调制解调器
服务器PSU
STB、DVR和流媒体
主讲人：USB
平板电脑：企业级
视频广播与基础设施：可扩展平台和基于IP的多格式转码器
无线耳机、键盘和鼠标

优惠活动

购买数量

(5000个/圆盘，最小起订量 5 个)

个

起订量：5 个5000个/圆盘

总价金额：

￥ 0.00

近期成交9单

	属性	参数值
	商品目录	逻辑门
	逻辑类型	与门
	通道数	1
	工作电压	1.65V~5.5V
	静态电流(Iq)	10uA
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	输入高电平(VIH)	1.7V~2V
