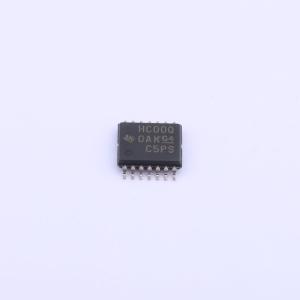

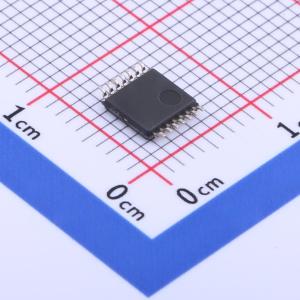

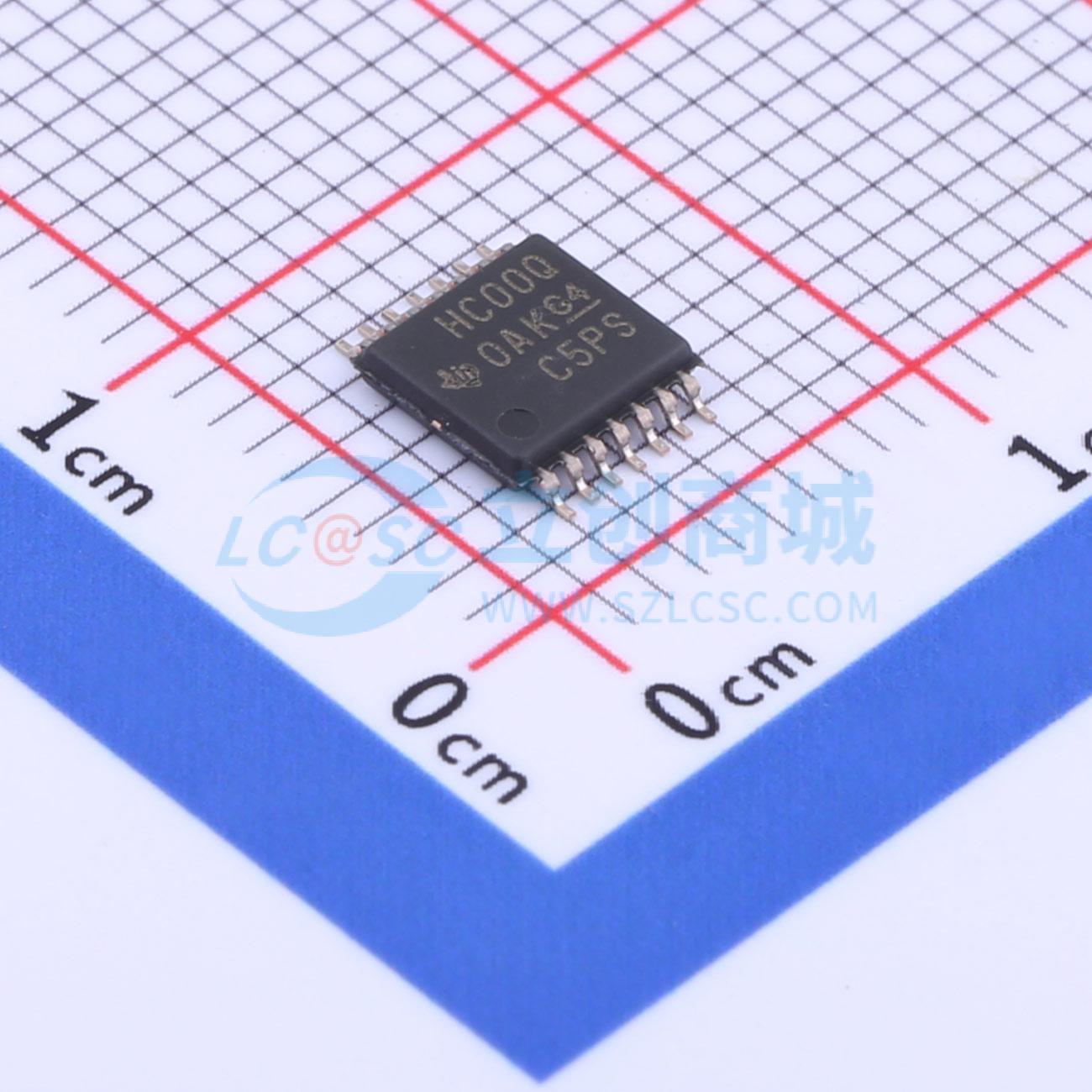

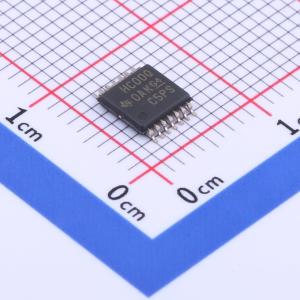

SN74HC00QPWRQ1
SN74HC00QPWRQ1
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74HC00-Q1 汽车类、4 通道、2 输入、2V 至 6V 5.2 mA 驱动强度 NAND 门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74HC00QPWRQ1
- 商品编号
- C2682061
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.204克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 通道数 | 4 | |
| 工作电压 | 2V~6V | |
| 静态电流(Iq) | 2uA | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 输入高电平(VIH) | 1.5V~4.2V |
| 属性 | 参数值 | |
|---|---|---|
| 输入低电平(VIL) | 500mV~1.8V | |
| 输出高电平(VOH) | 1.9V~1.998V；5.48V~5.8V；3.98V~4.3V | |
| 输出低电平(VOL) | 2mV~100mV；150mV~260mV；150mV~400mV | |
| 系列 | 74HC系列 | |
| 传播延迟(tpd) | 15ns@6V,50pF | |
| 工作温度 | -40℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
此器件包含四个独立的双输入或非门。每个逻辑门以正逻辑执行布尔函数 Y = (A · B)（上划线）。
商品特性
- 符合AEC-Q100车规认证：器件温度等级1：-40℃至+125℃，TA
- 缓冲输入
- 正负输入钳位二极管
- 宽工作电压范围：2V至6V
- 支持多达10个LSTTL负载的扇出
- 与LSTTL逻辑IC相比，可显著降低功耗
应用领域
- 警报/篡改检测电路
- S - R锁存
