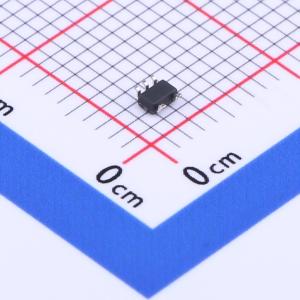

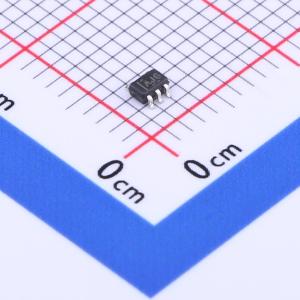

SN74AHC1G09DCKR
SN74AHC1G09DCKR
- 描述
- SN74AHC1G09 具有开漏输出的单通道、2 输入、2V 至 5.5V 高速 (9ns) 与门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHC1G09DCKR
- 商品编号
- C2682051
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与门 | |
| 通道数 | 1 | |
| 工作电压 | 2V~5.5V | |
| 静态电流(Iq) | 1uA | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | - |
| 属性 | 参数值 | |
|---|---|---|
| 输入高电平(VIH) | 1.5V~3.85V | |
| 输入低电平(VIL) | 500mV~1.65V | |
| 输出低电平(VOL) | 440mV；550mV；100mV | |
| 系列 | 74AHC系列 | |
| 传播延迟(tpd) | 7.5ns@5V,50pF | |
| 工作温度 | -55℃~+125℃ | |
| 输入通道数 | 2 |
商品概述
SN74AHC1G09 是一款具有开漏输出配置的单路双输入正与门。该器件以正逻辑执行布尔逻辑运算 Y = A x B 或 Y = (A + B)（上划线）。
商品特性
- 工作范围：2V 至5.5V
- 最长传播延迟时间（tpd）：6ns（5V 时）
- 电压为5V 时，输出驱动为±8mA
- 所有输入支持施密特触发操作，使得电路允许输入缓慢上升和下降
- 锁存性能超过250mA ，符合JESD 17 规范
- 静电放电(ESD) 保护性能超过JESD 22 规范要求：2000V 人体模型(A114 - A)1000V 充电器件模型(C101)
应用领域
- 条形码扫描器
- 电缆解决方案
- 电子书
- 嵌入式个人电脑(PC)
- 现场发送器：温度或压力传感器
- 指纹识别
- 制热、通风与空调控制(HVAC)
- 网络附属存储(NAS)
- 服务器主板和电源装置(PSU)
- 软件定义的无线电(SDR)
- 电视(TV)：高清电视(HDTV)、液晶显示屏(LCD)和数字电视
- 视频通信系统
- 无线数据访问卡、耳机、键盘、鼠标和局域网(LAN) 卡
交货周期
订货3-5个工作日购买数量
(3000个/圆盘，最小起订量 10 个)个
起订量：10 个3000个/圆盘
总价金额：
￥ 0.00近期成交4单
