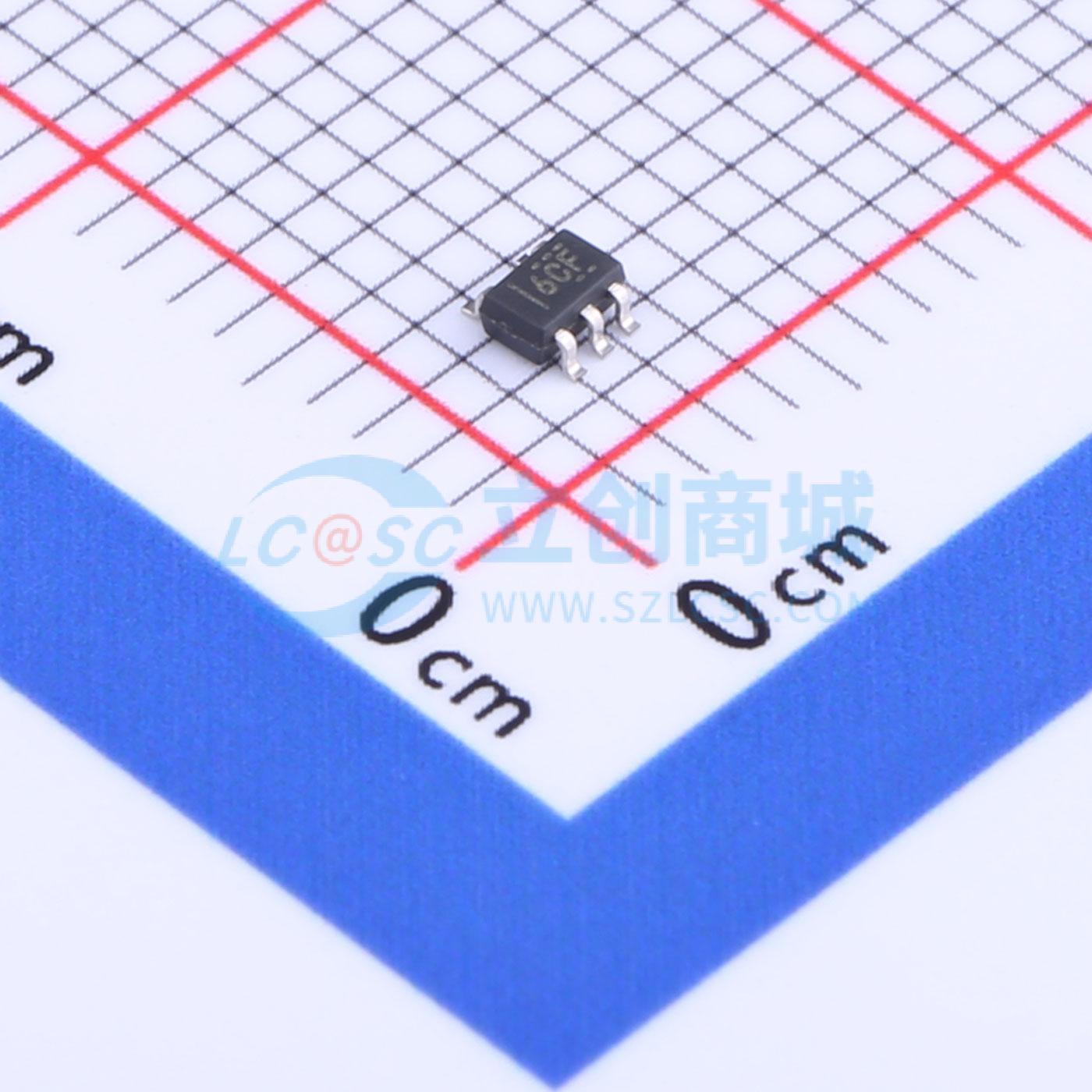

SN74AUP1T04DCKR实物图

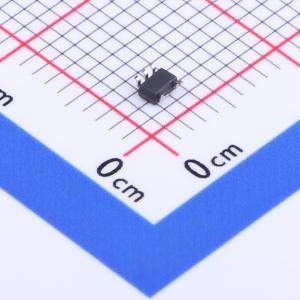

  • SN74AUP1T04DCKR商品缩略图
  • SN74AUP1T04DCKR商品缩略图
  • SN74AUP1T04DCKR商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

SN74AUP1T04DCKR

低功耗、1.8/2.5/3.3-V输入、3.3-V CMOS输出单反相器门

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
SN74AUP1T04 低功耗、1.8/2.5/3.3V 输入、3.3V CMOS 输出、单路反向器闸
品牌名称
TI(德州仪器)
商品型号
SN74AUP1T04DCKR
商品编号
C2682008
商品封装
SC-70-5​
包装方式
编带
商品毛重
0.001克(g)

商品参数

属性参数值
商品目录反相器
输入类型施密特触发器
工作电压2.3V~3.6V
静态电流(Iq)500nA
通道数1
灌电流(IOL)4mA
拉电流(IOH)4mA
输入高电平(VIH)1.1V~1.19V
属性参数值
输入低电平(VIL)350mV~500mV
输出高电平(VOH)2.55V;1.85V
输出低电平(VOL)450mV
传播延迟(tpd)4.4ns@3.3V,30pF
系列74AUP
工作温度-40℃~+85℃
功能特性噪声抑制功能;电源关断保护

商品概述

SN74AUP1T04是低功耗单反相门,实现Y等于A非的布尔功能,专为逻辑电平转换应用设计,输出电平参考电源VCC。采用低功耗逻辑工艺,可延长设备工作时的电池使用寿命,输入可兼容1.8V电平,支持单3.3V或2.5V VCC电源供电,VCC范围为2.3V~3.6V,可切换输出电平以连接外部控制器或处理器;优化设计的4mA电流驱动能力,可减少高驱动输出引发的线路反射、过冲和下冲,保持良好的信号完整性。

商品特性

  • 支持单电源电压转换,输出电平可达VCC对应的CMOS电平,支持多组输入输出转换范围:1.8V~3.3V(VCC=3.3V)、2.5V~3.3V(VCC=3.3V)、1.8V~2.5V(VCC=2.5V)、3.3V~2.5V(VCC=2.5V)
  • 施密特触发输入可抑制输入噪声,提升输出信号完整性,允许输入信号缓慢转换,提高开关过程的抗噪声能力
  • 具备Ioff特性,支持部分掉电工作模式,VCC为0V时仍可正常应用,器件不会受损
  • 静态功耗低至0.1μA,动态功耗低
  • 闩锁性能超过100mA
  • 防静电性能符合JESD 22标准,可承受2000V人体模型放电、1000V充电器件模型放电
  • 提供无铅封装,SC-70(DCK)封装尺寸为2×2.1×0.65mm,高度1.1mm

应用领域

  • 逻辑电平转换场景
  • 模拟混合模式设计
  • 便携式、移动式电子设备
  • 需要延长电池续航的应用场景
