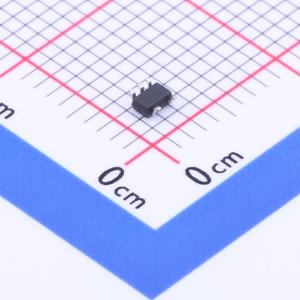

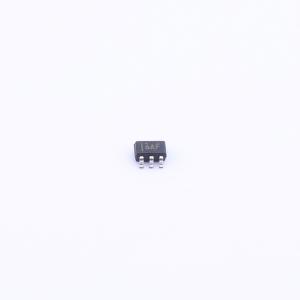

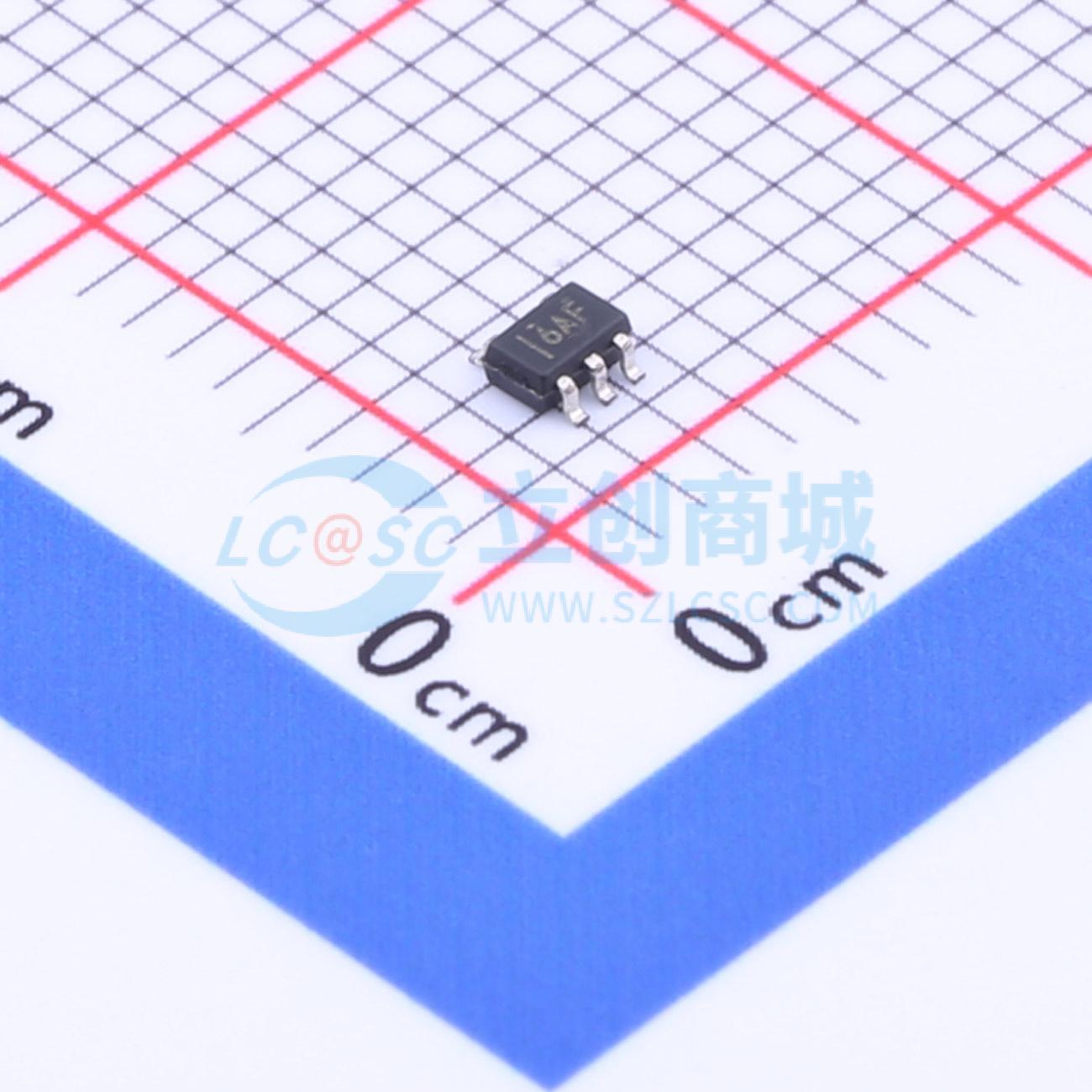

SN74AUP1T00DCKR
SN74AUP1T00DCKR
- 描述
- SN74AUP1T00 低功耗、1.8/2.5/3.3V 输入、3.3V CMOS 输出、单路 2 输入正与非门
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AUP1T00DCKR
- 商品编号
- C2682009
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.021克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑门 | |
| 逻辑类型 | 与非门 | |
| 门电路数量 | 1 | |
| 工作电压 | 2.3V~3.6V | |
| 静态电流(Iq) | 500nA | |
| 灌电流(IOL) | 4mA | |
| 拉电流(IOH) | 4mA | |
| 输入高电平(VIH) | 1.1V~1.19V | |
| 输入低电平(VIL) | 350mV~500mV |
| 属性 | 参数值 | |
|---|---|---|
| 输出高电平(VOH) | 2.55V；1.85V | |
| 输出低电平(VOL) | 450mV | |
| 系列 | 74AUP系列 | |
| 传播延迟(tpd) | 4.4ns@3.3V,30pF | |
| 工作温度 | -40℃~+85℃ | |
| 每门输入数量 | 2 | |
| 功能特性 | 局部关断模式 | |
| 输入类型 | 施密特触发器 | |
| 输出类型 | - |
商品概述
SN74AUP1T00实现2输入正与非逻辑功能，布尔关系为Y = A与B的与非（即Y = 非A + 非B），适用于逻辑电平转换应用，输出电平参考电源VCC。AUP技术是业内低功耗逻辑技术，设计用于延长工作中的电池寿命。所有输入可兼容1.8-V LVCMOS信号，可采用单3.3-V或2.5-V VCC电源供电。本产品还可保持出色的信号完整性。2.3 V至3.6 V的宽VCC范围允许切换输出电平，以连接外部控制器或处理器。施密特触发输入（ΔVT = 210 mV，介于正负输入转换之间）可在开关转换期间提升抗噪能力，这在模拟混合模式设计中尤其有用。施密特触发输入可抑制输入噪声，确保输出信号完整性，并允许缓慢的输入信号转换。Ioff特性支持掉电工况（VCC = 0 V），在便携和移动应用中十分重要。当VCC = 0 V时，0 V至3.6 V范围的信号可施加到器件的输入和输出，在此条件下器件不会发生损坏。SN74AUP1T00设计具备4 mA的优化电流驱动能力，可减少高驱动输出导致的线路反射、过冲和下冲。
商品特性
- 单电源电压转换，输出电平最高可达VCC CMOS电平
- 支持电压范围:1.8 V 至 3.3 V（VCC = 3.3 V时）
- 支持电压范围:2.5 V 至 3.3 V（VCC = 3.3 V时）
- 支持电压范围:1.8 V 至 2.5 V（VCC = 2.5 V时）
- 支持电压范围:3.3 V 至 2.5 V（VCC = 2.5 V时）
- 施密特触发输入可抑制输入噪声，提供更好的输出信号完整性
- Ioff支持部分掉电（VCC = 0 V）
- 极低静态功耗
- 极低动态功耗
- 闩锁性能超过JESD 78 II类标准要求的100 mA
- 提供无铅封装SC-70 (DCK)，尺寸为2 × 2.1 × 0.65 mm（高度1.1 mm）
- ESD性能符合JESD 22测试标准
- 符合2000-V人体模型（A114-B，II类）测试要求
- 符合1000-V充电器件模型（C101）测试要求
应用领域
- 逻辑电平转换应用
- 模拟混合模式设计
- 便携和移动应用
- 外部控制器、处理器接口电平转换场景
