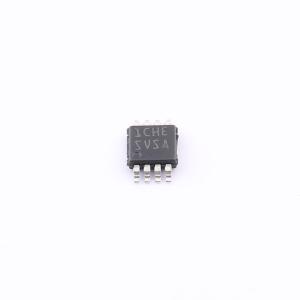

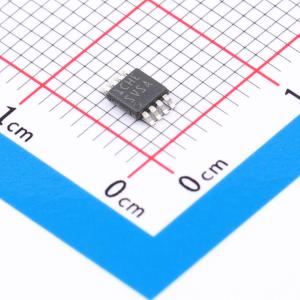

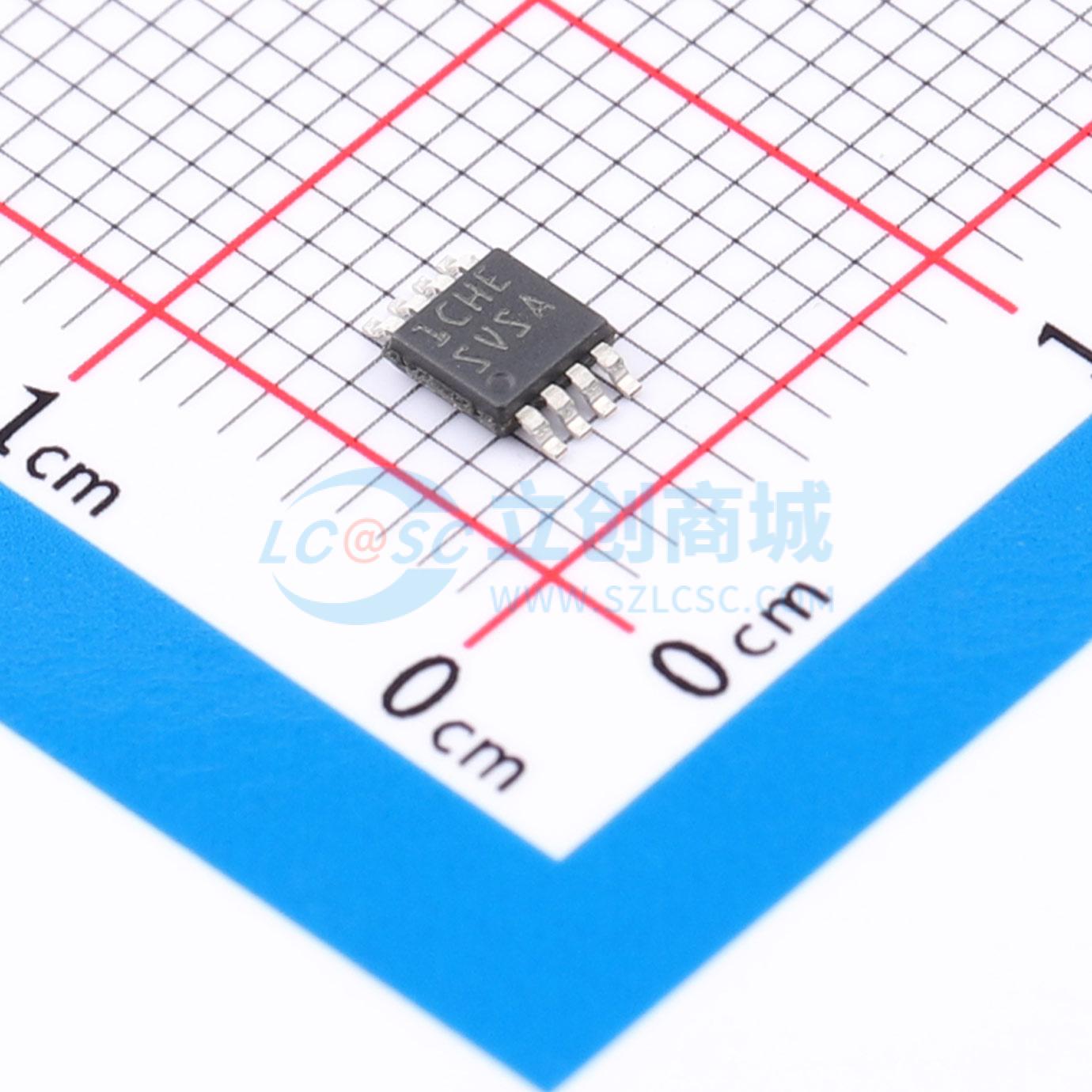

LM3405AXMY/NOPB
具备内部补偿功能的1.6 MHz、1 A恒流降压型LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM3405A 具有内部补偿功能的 1.6MHz、1A 恒流降压型 LED 驱动器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM3405AXMY/NOPB
- 商品编号
- C2678535
- 商品封装
- MSOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 3V~22V | |
| 开关频率 | 1.6MHz | |
| 通道数 | 1 | |
| 输出电流 | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
LM3405A是一款1A恒流降压LED驱动器，旨在为驱动高功率LED提供简单高效的解决方案。通过0.205V参考电压反馈控制来最小化功耗，外部电阻可根据需要设置电流以驱动各种类型的LED。开关频率内部设定为1.6MHz，允许使用小型表面贴装电感和电容。LM3405A采用电流模式控制和内部补偿，提供了易于使用且在广泛工作条件下可预测的高性能调节。该器件的最大输入电压为22V，可以以1A正向电流驱动多达5个串联的高亮度LED，单个LED的正向电压约为3.7V。其他功能还包括用户可访问的EN/DIM引脚用于使能和PWM调光、热关断、逐周期电流限制和过流保护。
应用领域
- LED驱动器
- 恒流源
- 工业照明
- LED手电筒
- LED灯泡
