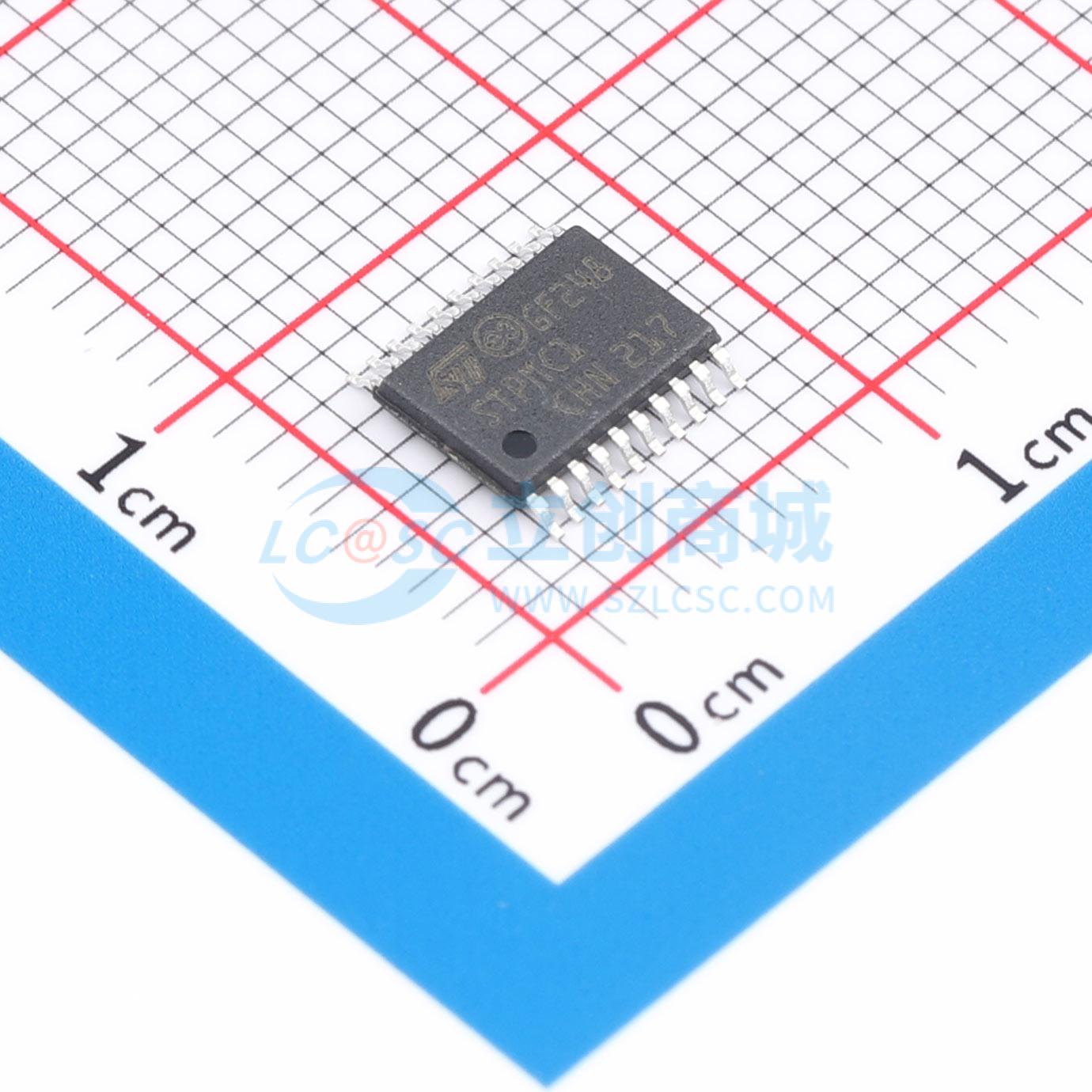

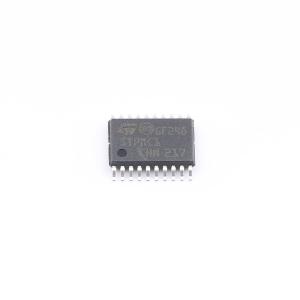

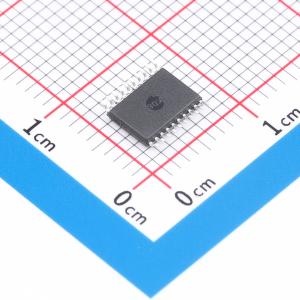

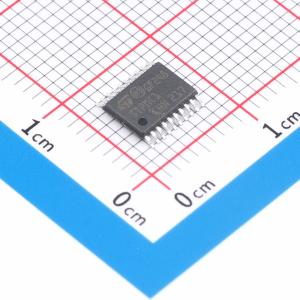

STPMC1BTR
STPMC1可编程多相能量计算器IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- STPMC1设备用作能量计算器，是一种专为电力线路系统中有效能量测量设计的ASSP，利用Rogowski线圈、电流互感器、分流器或霍尔电流传感器。它可以与微处理器结合用于多功能电能表，也可以直接驱动步进电机用于简单的有功电能表。
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPMC1BTR
- 商品编号
- C2653432
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 多相电量芯片 | |
| 通道数 | 5 | |
| 精度 | - | |
| 工作电压 | 3.17V~5.5V |
| 属性 | 参数值 | |
|---|---|---|
| 动态范围 | 1000:1 | |
| 接口类型 | SPI | |
| 工作电流 | 6mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
STPMC1 器件用作能量计算器，是一款专用标准产品（ASSP），专为采用罗氏线圈、电流互感器、分流器或霍尔电流传感器的电力线系统中的有效能量测量而设计。与一个或多个 STPMSx 集成电路配合使用时，它可实现单相、两相或三相电表所需的所有功能。它可与微处理器配合用于多功能电表，也可直接驱动步进电机以构成简单的有功电表。该计算器有五个输入数据引脚。前三个引脚接收各相的电压和电流信息。实际上，每个数据输入处理两个由 STPMSx 器件生成的、经时间复用的 ΔΣ 信号。第四个输入同样接收复用的 ΔΣ 信号，可用于检测中性线电流或其他信号，例如温度。第五个输入数据引脚接收非复用的 ΔΣ 信号，可用于检测霍尔传感器的磁场信息。四个内部硬连线数字信号处理（DSP）单元通过 ΔΣ 算术模块对 ΔΣ 数据流进行实时计算。这使得采用快速高效的数字架构即可实现极高的计算精度。STPMC1 记录的所有数据均可通过 SPI 端口访问，该端口还用于配置和校准器件。配置和校准数据可保存在 112 位的一次性可编程（OTP）块中，或在基于微处理器的电表中动态设置。
商品特性
- 支持 2 至 4 线的单相、两相或三相星形和三角形连接
- 计算累积有功和无功宽带及基波谐波能量
- 计算各相的有功和无功能量、均方根值以及瞬时电压和电流值
- 支持罗氏线圈、电流互感器、分流器或霍尔电流传感器
- 独特的无纹波能量计算算法
- 可编程脉冲输出
- 步进电机输出
- 中性线电流、温度和磁场监测
- 用于配置和校准的 OTP 存储器
- SPI 接口
- 支持 IEC 62052 - 11 / 62053 - 21 / 62053 - 23 标准
- 在 1:1000 的动态范围内误差小于 0.1%
应用领域
- 电力计量
