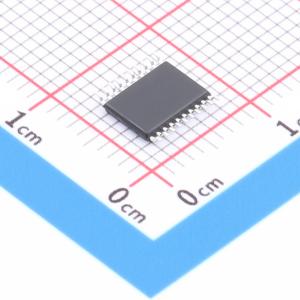

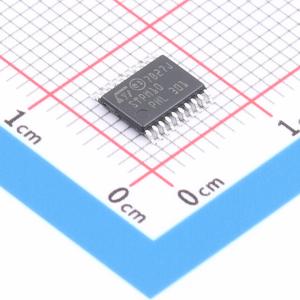

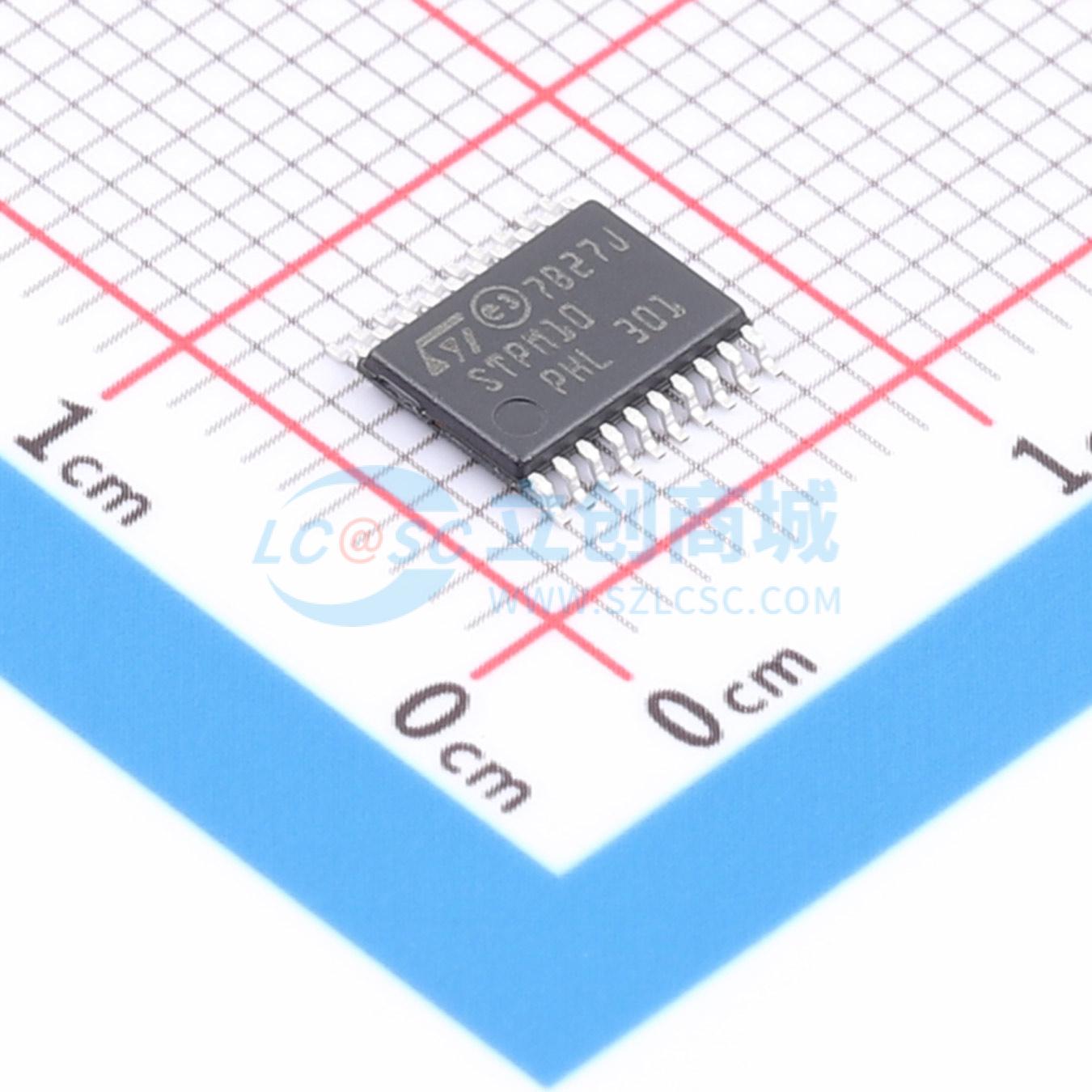

温馨提醒：图片仅供参考，商品以实物为准

STPM10BTR

STPM10单相电能计量IC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: STPM10是一款可编程单相电能计量IC，具有防篡改检测功能。
品牌名称: ST(意法半导体)
商品型号: STPM10BTR
商品编号: C2653431
商品封装: TSSOP-20
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

STPM10专为使用电流互感器和分流传感器的电力线系统中的有功、无功和视在电能的有效测量而设计。该器件可用于基于微控制器的单相或多相电能表的外围测量。STPM10由两个主要部分组成：模拟部分和数字部分。模拟部分由前置放大器、一阶Σ-Δ A/D转换器模块、带隙电压基准和低压差稳压器组成。数字部分由系统控制、振荡器、硬件DSP和SPI接口组成。此外，还有一个内部易失性存储器，可通过SPI接口使用专用命令集进行控制。配置位用于配置和校准。DSP单元根据模拟部分产生的一对Σ-Δ输出信号，计算消耗的有功、无功和视在电能，以及均方根（RMS）和瞬时电压、电流值。计算结果可以作为脉冲频率和状态出现在器件的数字输出端，也可以作为数据流中的数据位，通过SPI接口从器件中读取。系统总线接口还用于对内部易失性存储器的位进行临时编程。STPM10生成一个脉冲频率与电能成正比的输出信号，该信号用于电能计量应用的校准阶段。

商品特性

测量有功、无功和视在电能
电流、电压的均方根和瞬时值测量
频率测量
无纹波有功电能脉冲输出
火线和零线监测，用于防窃电检测
在整个电流范围内进行快速简单的单点数字校准
集成用于数字和模拟电源的线性稳压器
可选RC或晶体振荡器
支持50 - 60 Hz - IEC62052 - 11、IEC62053 - 2x标准
在1000:1范围内误差小于0.1%
精密电压基准：1.23 V，最大温度系数30 ppm/°C

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电能计量芯片
	表计类型	单相电量芯片
	通道数	2
	工作电压	3.165V~5.5V

	属性	参数值
	动态范围	1000:1
	接口类型	SPI
	工作电流	3mA
	工作温度	-40℃~+85℃
