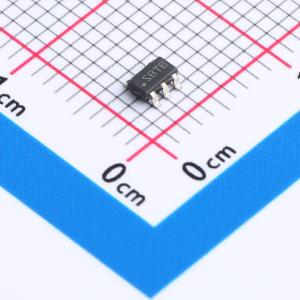

温馨提醒：图片仅供参考，商品以实物为准

LM3671MFX-ADJ/NOPB

2MHz、600mA降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM3671 2MHz、600mA 降压直流/直流转换器
品牌名称: TI(德州仪器)
商品型号: LM3671MFX-ADJ/NOPB
商品编号: C2650329
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.037克(g)

商品参数

商品概述

LM3671 是一款经过优化的降压DC-DC 转换器，可满足通过单节锂离子电池为低压电路供电的要求，输入电压轨范围为2.7V 至 5.5V。该器件能够在整个输入电压范围内提供高达600mA 的负载电流。该器件提供多种不同固定电压输出选项以及可调节输出电压选项（可调节范围为1.1V 至3.3V）。该器件具备优异特性，能够在手机及类似便携式系统中展现出色性能。这款智能器件还能在PWM 低噪声模式与PFM 低电流模式之间自动切换，从而提升系统控制水平。在PWM 模式下，该器件以2MHz（典型值）固定频率运行。滞后的PFM 模式可将轻载运行和待机期间的静态电流降至 16μA（典型值），从而延长电池寿命。在PWM 模式下，可通过内部同步整流功能实现高效率。器件在关断模式下关断，电池电流消耗降至 0.01μA（典型值）。开关频率高达2MHz（典型值），允许使用微型表面贴装组件。仅需使用三个外部表面贴装组件（1 个电感和2 个陶瓷电容）。

商品特性

LM3671-Q1 符合汽车类应用的要求
具有符合AEC Q100 的下列结果：器件温度1 级： -40°C 至 +125°C 的环境运行温度范围
16μA 典型静态电流
600mA 最大负载能力
2MHz PWM 固定开关频率（典型值）
自动PFM-PWM 模式切换
内部同步整流，可实现高效率
内部软启动
0.01μA 典型关断电流
由单节锂离子电池供电运行
仅需使用三个微型表面贴装外部组件（1 个电感，2个陶瓷电容）
电流过载和热关断保护
可提供固定输出电压和可调电压

应用领域

移动电话
掌上电脑(PDA)
MP3 播放器
W-LAN
便携式仪器
数码相机
便携式硬盘驱动
汽车
便携式医疗设备
手持式交易终端
无线家庭自动化设备

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.7V~5.5V
	输出电压	1.1V~3.3V
	输出电流	600mA
	开关频率	2MHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	16uA
	开关管(内置/外置)	内置
	输出类型	可调
