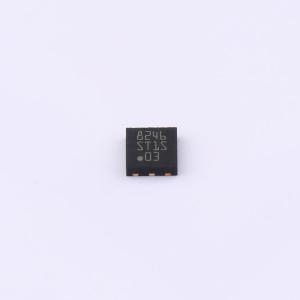

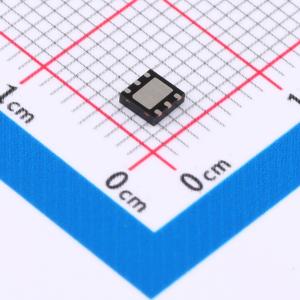

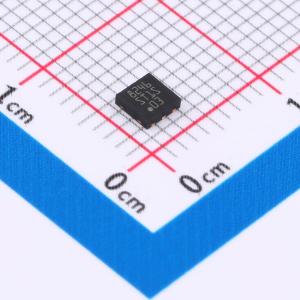

ST1S03PUR
1.5 A、1.5 MHz可调降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ST1S03是一款降压型DC-DC转换器,优化用于HDD应用中的低电压数字核心供电,以及一般情况下替代高电流线性解决方案。它提供高达1.5 A的输出电流,输入电压范围为3 V至16 V。1.5MHz的高开关频率允许使用小型表面贴装元件,仅需一个电感、一个肖特基二极管和两个电容器。此外,内部软启动功能可限制启动电流,确保低输出纹波。
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST1S03PUR
- 商品编号
- C2650330
- 商品封装
- DFN-6-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~16V | |
| 输出电压 | - | |
| 输出电流 | 1.5A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | 0℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 2.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
ST1S03是一款降压型DC-DC转换器，专为硬盘驱动器（HDD）应用中的低电压数字内核供电而优化。通常，当功耗可能导致应用环境温度过高时，它可替代大电流线性解决方案。该转换器在2 V至16 V的输入电压范围内可提供高达1.5 A的电流。高开关频率（1.5 MHz）允许使用小型表面贴装元件：除了用于设置输出电压值的电阻分压器外，仅需一个电感器、一个肖特基二极管和两个电容器。此外，电流模式PWM拓扑结构和低ESR贴片陶瓷电容器的使用保证了低输出纹波。该器件具备热保护和电流限制功能，可防止因意外短路而损坏。ST1S03采用DFN6D封装。
商品特性
- 降压型电流模式PWM（1.5 MHz）DC-DC转换器
- 直流输出电压容差为2%
- 内置软启动功能，用于限制启动电流，上电延迟为50 - 100 µs
- 典型效率：在所有工作条件下均大于70%
- 输出电流能力为1.5 A
- 非开关静态电流：在整个温度范围内最大为2.5 mA
- 开关管VDS：在ISW = 750 mA时最大为350 mV
- 使用小型电容器和电感器
- 采用带有裸露焊盘的3×3 mm DFN6D封装
