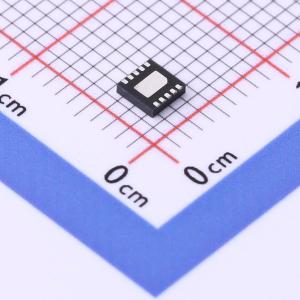

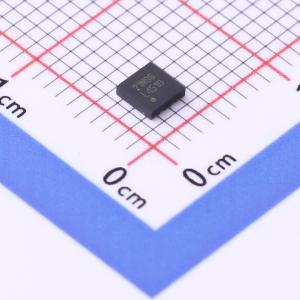

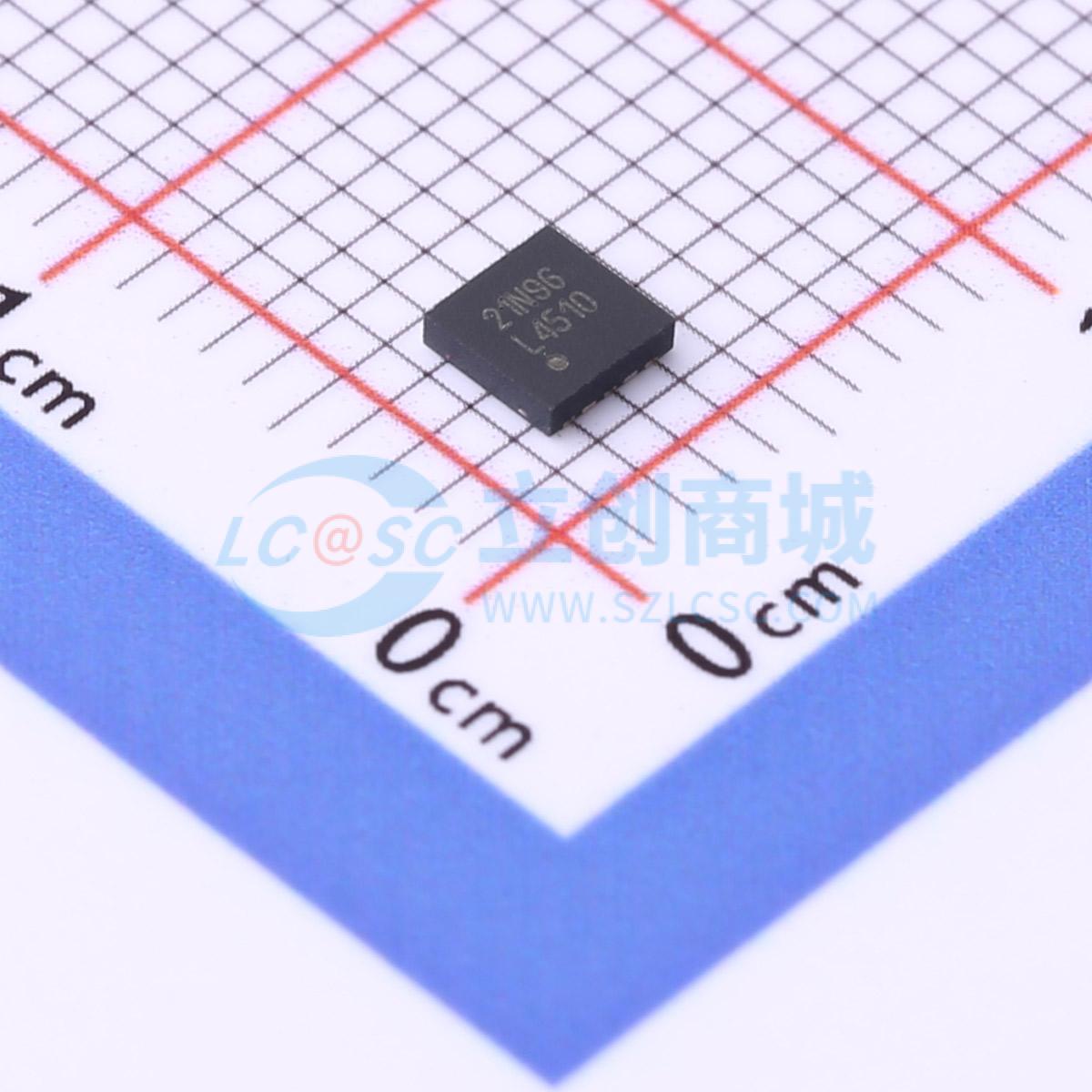

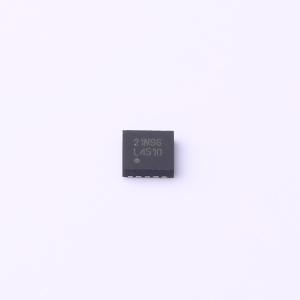

LM4510SD/NOPB
同步升压 DC/DC 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM4510 具有完全关断隔离的同步降压 DC/DC 转换器
- 品牌名称
- TI(德州仪器)
- 商品型号
- LM4510SD/NOPB
- 商品编号
- C2650328
- 商品封装
- WSON-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.14克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | 2.7V~18V | |
| 输出电流 | - | |
| 开关频率 | 1MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | - | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
LM4510是一款电流模式升压型DC/DC转换器，内置1.2 A的NMOS开关，旨在从锂离子电池获取电源，以16 V电压提供高达120 mA的电流。 该器件在重载时采用同步开关操作（无需外部肖特基二极管），轻载时采用非同步开关操作，可实现电源效率最大化。 通过同步FET及相关电路实现的真正关断功能，可确保输入与输出隔离。 可编程软启动电路允许用户在启动期间限制浪涌电流。输出电压可通过外部电阻进行调节。 LM4510具备先进的短路保护功能，可在输出接地短路时最大程度保障安全。关断期间，反馈电阻和负载与输入断开，以防止接地泄漏电流路径。
商品特性
- 3.2 V输入时输出18 mA，3.2 V输入时输出280 mA，无需外部肖特基二极管
- 峰值效率达85%
- 软启动
- 真正关断隔离
- 使用小型陶瓷或钽输出电容即可保持稳定
- 输出短路保护
- 反馈故障保护
- 输入欠压锁定
- 热关断
- 关断电流为0.002 μA
- 宽输入电压范围：2.7 V至5.5 V
- 1 MHz固定频率工作
- 低外形10引脚WSON封装（3 mm x 3 mm x 0.8 mm）
应用领域
- 有机LED面板电源
- 充电座
- 白色LED背光源
- USB电源
- D类音频放大器
- 相机闪光灯LED驱动器
