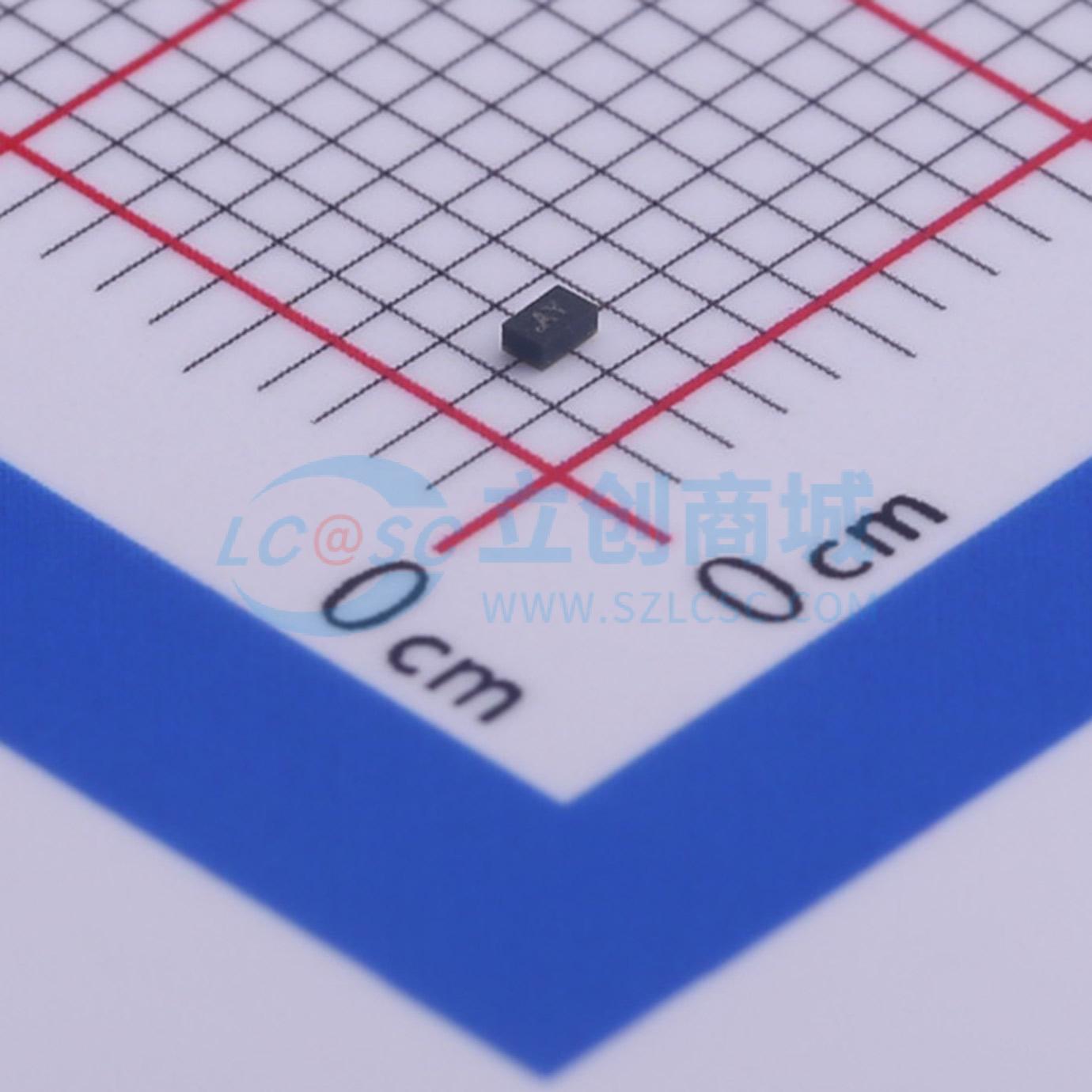

温馨提醒：图片仅供参考，商品以实物为准
MXD8011H
LTE中高频段低噪声放大器带旁路模式 停产
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MXD8011H是一款专为LTE中高频段设计的高增益、低噪声放大器，具有低噪声模式和旁路模式。频率范围从1.8GHz到2.7GHz，工作电压为1.6V至3.0V，低噪声模式下的工作电流为7mA，旁路模式下的工作电流小于1uA。
- 品牌名称
- Maxscend(卓胜微)
- 商品型号
- MXD8011H
- 商品编号
- C285538
- 商品封装
- LGA-6(0.7x1.1)
- 包装方式
- 编带
- 商品毛重
- 0.013克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 射频低噪声放大器 | |
| 工作电压 | 1.6V~3V | |
| 工作电流 | 7mA | |
| 增益 | 13dB |
| 属性 | 参数值 | |
|---|---|---|
| P1dB | -3dBm | |
| 噪声系数 | 0.8dB | |
| 工作温度 | -40℃~+85℃ |
商品概述
MXD8011H高增益、低噪声放大器（LNA）专门用于LTE中频段和高频段接收。该产品有两种工作模式：低噪声模式和旁路模式。 MXD8011H在1.6V至3.0V单电源下工作，低噪声模式下电流消耗为7mA，旁路模式下功耗可降至小于1μA。 MXD8011H采用1.1mmx0.7mmx0.45mm的小型LGA 6引脚封装。
商品特性
- 频率范围为1.8GHz至2.7GHz
- 两种工作模式：低噪声模式：在1800MHz至2200MHz频段，增益为14dB，噪声系数为0.8dB；在2300MHz至2700MHz频段，增益为13dB，噪声系数为0.9dB。旁路模式：插入损耗为2dB，输入P1dB为15dBm
- 低噪声模式电流为7mA，旁路模式电流小于1μA
- 单电源电压范围为1.6V至3.0V
- 小型封装尺寸为1.1mmx0.7mmx0.45mm
- 物料清单成本低
- 无铅且符合RoHS标准
应用领域
- LTE DRX手机
- LTE平板电脑/平板电脑
