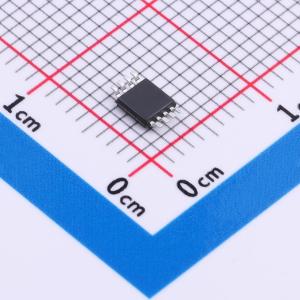

温馨提醒：图片仅供参考，商品以实物为准
TPH2502-VR
精密轨到轨输入输出 CMOS 运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TPH2502-VR
- 商品编号
- C248593
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0538克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2.5V~5.5V | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 10uV/℃ | |
| 增益带宽积(GBW) | 120MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 180V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 85dB | |
| 输入电压噪声密度(eN) | 6nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 3pA | |
| 静态电流(Iq) | 6.5mA | |
| 输出电流 | 290mA | |
| 输入失调电流(Ios) | 3pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；内置补偿；反相位输入保护 |
商品概述
TPH250x 系列是单通道、双通道或四通道低功耗、高速、单位增益稳定的轨到轨输入/输出运算放大器。在仅 6.5 mA 的供电电流下，TPH250x 系列具备出色的 250 MHz 增益带宽积、180 V/μs 的压摆率以及低至 6.5 nV/√Hz 的输入参考噪声。该系列的关断电流仅为 1 μA。高带宽、高压摆率、低功耗和低宽带噪声的结合，使得 TPH250x 在具有类似供电电流的轨到轨输入/输出运算放大器中独树一帜。它非常适合低电源电压和高速信号调理系统。TPH2501 系列在 2.5V 至 5.5V 的电源电压范围内保持高性能，并完全指定在 2.7V 和 5.0V 电源下工作。TPH2501 系列可用作市售运算放大器的直接替换品，以降低功耗、扩展输入/输出范围并提升性能。TPH2501 系列是单通道版本，采用 SOT23-5 封装。TPH2502 系列是双通道版本，采用 SOP8 和 MSOP8 封装。TPH2503 系列采用 SOT23-6 封装并具有关断功能。TPH2504 系列是四通道版本，采用 SOP14 和 TSSOP14 封装。
商品特性
- 单位增益带宽：250 MHz
- 增益带宽积：120 MHz
- 高压摆率：180 V/μs
- 失调电压：最大值 2mV
- 低噪声：6.5 nV/√Hz
- 轨到轨输入和输出
- 高输出电流：>100mA
- 低噪声：在 1 kHz 时为 6nV/√Hz
- 出色的视频性能：差分增益 0.02%，差分相位 0.3°
- 0.1-dB 增益平坦度：25 MHz
- 低输入偏置电流：0.3 pA
- 热关断
- 电源范围：2.5V 至 5.5V
- 工作温度范围：-40℃ 至 125℃
应用领域
- 低压高频信号处理
- 视频处理
- 光网络、可调谐激光器
- 光电二极管跨阻放大器
- 条形码扫描仪
- 快速电流检测放大器
