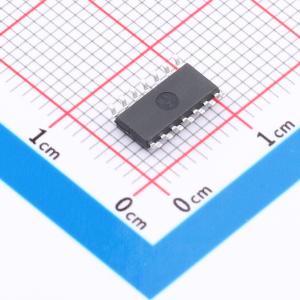

温馨提醒：图片仅供参考，商品以实物为准
TP5594-SR
低噪声、1.8V、3.3MHz、轨到轨输入输出、零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是一系列单通道、双通道和四通道斩波稳定零漂移运算放大器，针对 1.8V 至 5.5V 或 ±0.9V 至 ±2.75V 的单电源或双电源操作进行了优化。具有非常低的输入失调电压和低噪声，1/f 噪声拐点低至 0.1Hz。设计用于在最小化功耗的同时，实现低失调电压和失调温度漂移、宽增益带宽以及轨到轨输入和输出摆幅。可提供低失调电压（最大 20μV），并在时间和温度范围内实现接近零的漂移，同时具有出色的共模抑制比 (CMRR) 和电源抑制比 (PSRR)。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP5594-SR
- 商品编号
- C248718
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 1.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 4 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 5uV | |
| 输入失调电压温漂(Vos TC) | 10nV/℃ | |
| 增益带宽积(GBW) | 3.3MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 2.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 127dB | |
| 输入电压噪声密度(eN) | 17nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 60pA | |
| 静态电流(Iq) | 550uA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；零漂移/自动稳零 |
