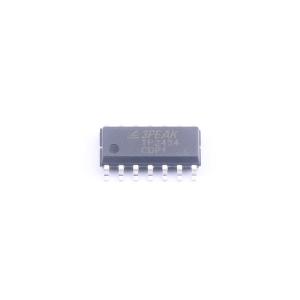

TP2434-SR
低噪声、微功耗运算放大器，具备轨到轨输入输出和宽动态范围
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2434-SR
- 商品编号
- C248720
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.612克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 4 | |
| 单电源电压 | 2.2V~5.5V | |
| 输入失调电压(Vos) | 300uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 1.6MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.84V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 110dB | |
| 输入电压噪声密度(eN) | 13nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 0.3pA | |
| 静态电流(Iq) | 190uA | |
| 输出电流 | 130mA | |
| 输入失调电流(Ios) | 0.001pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | EMI滤波/RF抑制 |
商品概述
单通道TP2431、双通道TP2432和四通道TP2434运算放大器结合了出色的直流精度与输入和输出的轨到轨工作特性。由于共模电压范围从VCC延伸至VEE，这些器件可在单电源（2.2V至5.5V）或双电源（±1.1V至±2.75V）下工作。每个运算放大器的电源电流消耗低于190μA。即使在此低电流下，运算放大器仍能驱动1kΩ负载，且输入参考电压噪声仅为13nV/√Hz。此外，这些运算放大器能够驱动超过2000pF的负载。TP2431/TP2432/TP2434的精密性能，结合其宽广的输入和输出动态范围、低电压单电源工作能力以及极低的电源电流，使其成为电池供电设备、工业应用以及数据采集与控制应用的理想选择。TP2431为单通道版本，提供8引脚SOP和5引脚SOT23封装。TP2432为双通道版本，提供8引脚SOP和MSOP封装。TP2434为四通道版本，提供14引脚SOP和TSSOP封装。
商品特性
- 低噪声：13nV/√Hz（f=1kHz）
- 电源电流：190μA/通道
- 失调电压：1 mV（最大值）
- 低THD+N：0.0005%
- 电源范围：2.2V至5.5V
- 低输入偏置电流：0.3pA（典型值）
- EMIRR IN+：85 dB（2.4GHz下）
- 压摆率：0.9 V/μs
- 增益带宽积：1.6MHz
- 轨到轨输入/输出
- 高输出电流：70mA（1.0V压降）
- 工作温度范围：–40°C至125°C
应用领域
- 便携式设备
- 电池供电仪器
- 数据采集与控制
- 低压信号调理
- 通信
- 安全
