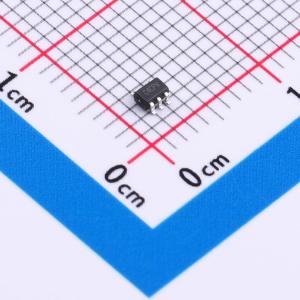

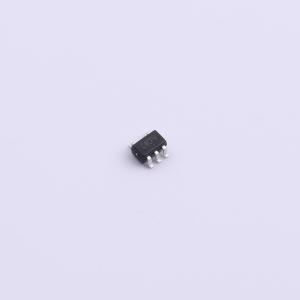

温馨提醒：图片仅供参考，商品以实物为准
TP1941-CR
超低功耗轨到轨输入推挽输出比较器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP1941-CR
- 商品编号
- C248712
- 商品封装
- SC-70-5
- 包装方式
- 编带
- 商品毛重
- 0.0184克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 1 | |
| 输入失调电压(Vos) | 600uV | |
| 输入偏置电流(Ib) | 6pA | |
| 传播延迟(tpd) | 68ns | |
| 滞后电压(Vhys) | 6mV | |
| 共模抑制比(CMRR) | 70dB | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS；TTL | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 46uA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 0.9V~2.75V；-2.75V~-0.9V | |
| 输入失调电压温漂(Vos TC) | 0.3uV/℃ | |
| 输入失调电流(Ios) | 4pA |
商品概述
该系列比较器采用专有设计技术，在1.8~5.5V宽电源电压范围内实现68ns传播延迟的高速性能，同时每比较器静态电流仅为46μA，实现了高速与低功耗的优异结合。这些比较器针对低功耗1.8V单电源应用进行了优化，支持轨到轨输入操作，也可在±0.9V至±2.75V双电源下工作。其输入共模电压范围可向下扩展至地电位以下200mV，向上扩展至电源电压以上200mV，支持对地电位和电源电压的检测。内部输入迟滞功能消除了因内部输入噪声电压引起的输出切换，减少了电流消耗。推挽输出支持轨到轨输出摆幅，并能与CMOS/TTL逻辑接口兼容。在限制开关期间的电源电流浪涌和动态功耗的同时，其输出翻转频率典型值可达4 MHz。该系列器件的工作温度范围为–40°C至+85°C。
商品特性
- 快速响应时间：68 ns传播延迟
- 超低电源电流：每通道46 μA
- 失调电压：最大值±3.0 mV
- 失调电压温度漂移：0.3 μV/°C
- 输入偏置电流：典型值6 pA
- 内部迟滞确保清晰的开关切换
- 输入共模范围扩展200 mV
- 过驱动输入时无相位反转
- 推挽式、兼容CMOS/TTL的输出
- 关断功能
- 输出锁存功能
- 低至1.8V的电源电压：1.8V至5.5V
- 提供环保、节省空间的SC70封装
应用领域
- 高速线路或数字线路接收器
- 高速采样电路
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 地电位或电源线检测
- 逻辑电平转换或平移
- 窗口比较器
- 红外接收器
- 时钟和数据信号恢复
- 电信与便携式通信
- 便携式和电池供电系统
