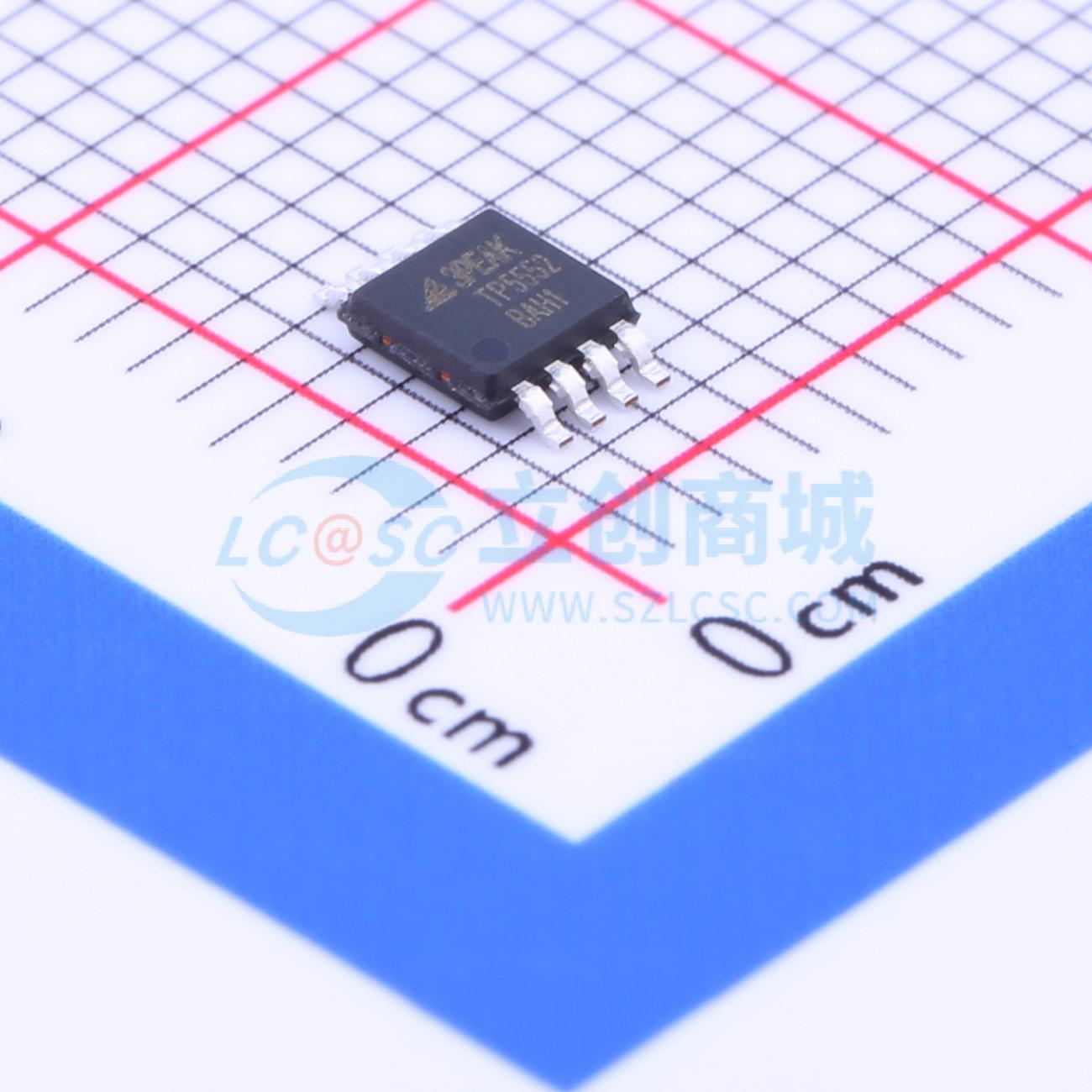

TP5552-VR
超低噪声、3.5MHz、轨到轨输入输出零漂移运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP555x运算放大器是单通道/双通道/四通道斩波稳定型零漂移运算放大器，针对1.8V至5.5V单电源或双电源以及±0.9V至±2.75V双电源工作进行了优化。TP555x具有极低的输入失调电压和低噪声特性，1/f噪声拐点低至0.1Hz。TP555x旨在实现超低失调电压和失调温度漂移、较宽的增益带宽以及轨到轨输入/输出摆幅，同时将功耗降至最低
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP5552-VR
- 商品编号
- C248604
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 3.5MHz | |
| 输入偏置电流(Ib) | 50pA | |
| 输入失调电压(Vos) | 5uV | |
| 共模抑制比(CMRR) | 130dB | |
| 压摆率(SR) | 2.5V/us | |
| 输出电流 | 60mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 50nV/℃ | |
| 静态电流(Iq) | 500uA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 1.8V~5.5V | |
| 双电源(Vee ~ Vcc) | 900mV~2.75V；-2.75V~-900mV | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 400pA |
商品概述
TP555x运算放大器是单通道/双通道/四通道斩波稳定零漂移运算放大器，针对1.8V至5.5V和±0.9V至±2.75V的单电源或双电源工作进行了优化。TP555x具有极低的输入失调电压和低噪声，1/f噪声拐点低至0.1Hz。TP555x旨在实现超低失调电压和失调温度漂移、宽增益带宽以及轨到轨输入/输出摆幅，同时将功耗降至最低。 TP555x系列可提供极低的失调电压（最大5μV），并且在时间和温度变化时具有接近零的漂移，同时具备出色的共模抑制比（CMRR）和电源抑制比（PSRR）。
商品特性
- 低失调电压：5μV（最大值）
- 零漂移：0.05μV/°C（最大值）
- 1/f噪声拐点低至0.1Hz：在1kHz时输入噪声电压为 - 15 nV/√Hz；在0.1Hz至~时噪声电压为350 nVₚ₋ₚ
- 压摆率：2.5V/μs
- 带宽：3.5 MHz
- 低电源电流：每个放大器500 μA
- 低输入偏置电流：典型值为50 pA
- 轨到轨输出电压范围
- 高增益、共模抑制比、电源抑制比：130 dB
- 7 kV人体模型（HBM）静电放电（ESD）等级
- 工作温度范围：-40°C至125°C
应用领域
- 医疗仪器
- 温度测量
- 精密电流传感
- 模数转换器（ADC）驱动器
- 过程控制系统
- 精密电压基准缓冲器
