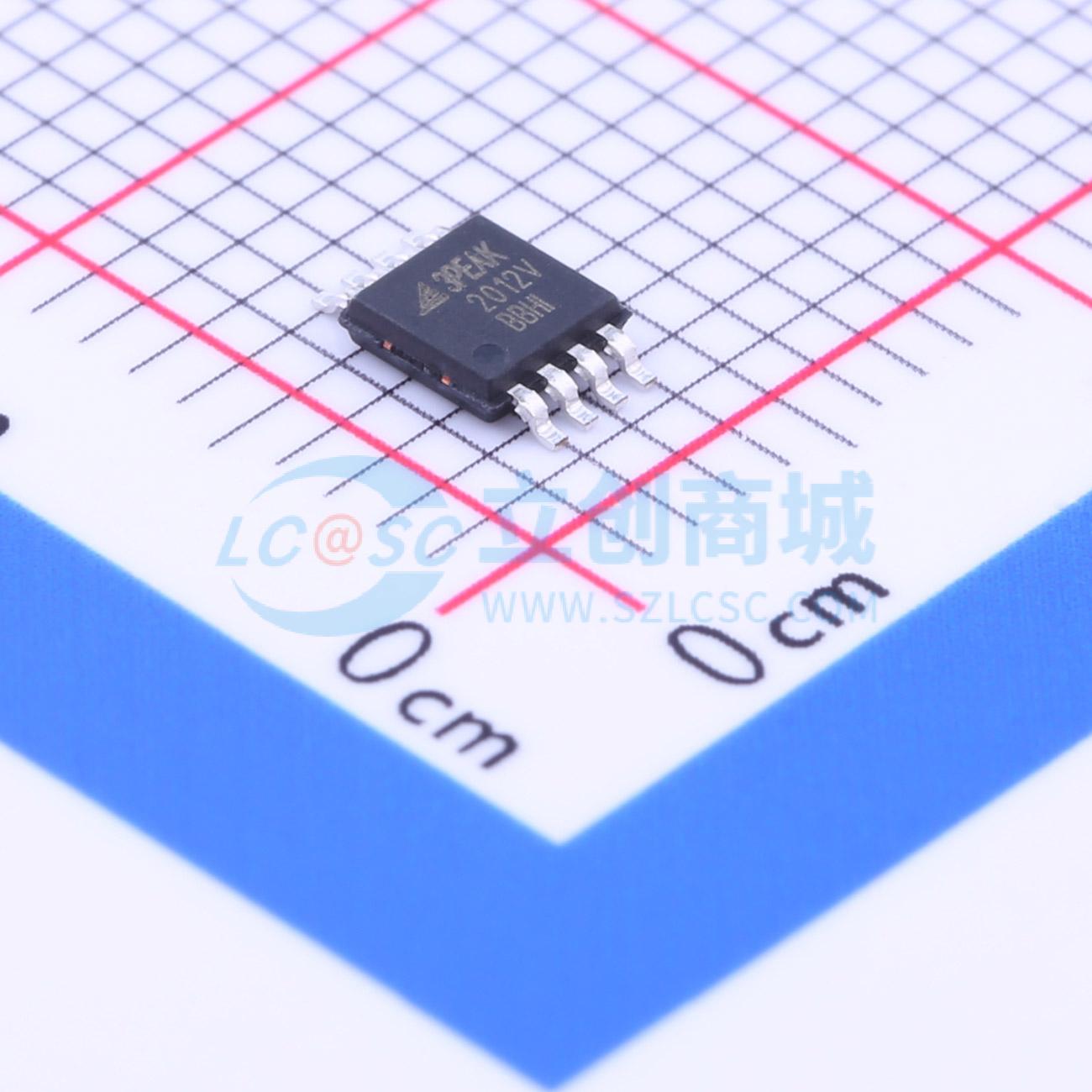

温馨提醒：图片仅供参考，商品以实物为准

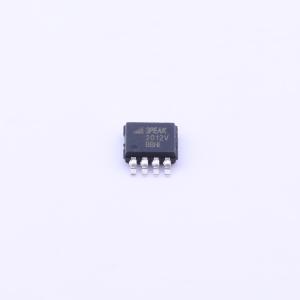

TP2012-VR
超低功耗、1.6V、轨到轨输入输出、推挽输出比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TP201x系列推挽输出比较器具有微功耗（最大250nA）和13μs响应时间的特性，可在1.6V至5.5V电压下工作。输入共模范围超出电源轨，使TP201x成为对功率敏感的低压（双电池）应用的理想选择。TP201x推挽输出支持轨到轨输出摆幅，并可与TTL/CMOS逻辑接口，能够驱动大直流负载或容性负载
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP2012-VR
- 商品编号
- C248709
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.08克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 500uV | |
| 输入偏置电流(Ib) | 6pA | |
| 传播延迟(tpd) | 13us | |
| 滞后电压(Vhys) | 4mV | |
| 共模抑制比(CMRR) | 82dB | |
| 输出类型 | 推挽 | |
| 输出模式 | TTL；CMOS |
| 属性 | 参数值 | |
|---|---|---|
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 静态电流(Iq) | 200nA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 6V | |
| 单电源 | 1.6V~5.5V | |
| 输入失调电压温漂(Vos TC) | 0.3uV/℃ | |
| 输入失调电流(Ios) | 4pA | |
| 响应时间(tr) | 5ns |
商品概述
TP201x系列推挽输出比较器具有极低的微功耗（最大250nA）和13μs的快速响应时间，可在1.6V至5.5V电压下工作。输入共模范围超出电源轨，使TP201x成为对功率敏感的低压（双电池）应用的理想选择。 TP201x推挽输出支持轨到轨输出摆幅，并可与TTL/CMOS逻辑接口，能够驱动大直流或容性负载。内部输入迟滞消除了因内部输入噪声电压引起的输出切换，降低了电流消耗。输出在切换时限制电源电流浪涌和动态功耗。超出轨输入和轨到轨输出特性允许将整个电源电压用于信号范围。 微型封装为便携式和空间受限的应用提供了选择。单通道（TP2011）采用SC70 - 5封装，双通道（TP2012）采用SOT23 - 8封装。 相关的TP2015/6/8系列比较器具有开漏输出。这些器件与上拉电阻配合使用时，可用作高达10V的任意所需电压的电平转换器，并可用于线或逻辑电路。
商品特性
- 超低电源电流：每通道200nA
- 快速响应时间：过驱动100mV时，传播延迟为13μs
- 内部迟滞，实现清晰切换
- 失调电压：最大±2.0mV
- 失调电压温度漂移：0.3μV/℃
- 输入偏置电流：典型值6pA
- 输入共模范围扩展200mV
- 推挽输出，驱动能力为±25mA
- 输出锁存（仅TP2011N）
- 过驱动输入无相位反转
- 低电源电压：1.6V至5.5V
应用领域
- 电池监测/管理
- 报警和监测电路
- 峰值和过零检测器
- 阈值检测器/鉴别器
- 接地或电源线检测
- 逻辑电平转换
- 窗口比较器
- 振荡器和RC定时器
- 移动通信和笔记本电脑
- 超低功耗系统
