TP1961-CR

TP1961/TP1962/TP1964 是一系列带有内部迟滞的低功耗、超高速比较器。TP1961/962/964 系列针对单 +3-V 或 +5-V 操作进行了优化。输入共模范围超出电源轨 300 mV，输出能够在距离 GND 和 VCC 80 mV 范围内吸收或提供 4 mA 电流。传播延迟为 7 ns（50 mV 过驱动），每个比较器的电源电流为 1 mA。 内部输入迟滞消除了由内部输入噪声电压引起的输出切换，降低了电流消耗。推挽输出支持轨到轨输出摆幅，并与 CMOS/TTL 逻辑接口。输出切换频率可达 50 MHz（典型值），同时限制了电源电流浪涌和切换期间的动态功耗。 TP1961 单比较器具备关断功能，并且采用节省空间的微型 SOT23 封装，适用于对空间要求严格的设计。TP1961/962/964 系列的工作温度范围为 -40°C 至 +125°C。 典型应用电路：红外接收器中的 TP1961 比较器

• 超快速，7 ns 传播延迟
• 适用于 +3-V 和 +5-V 单电源应用
• 失调电压：最大 ±10.0 mV
• 轨到轨输入和输出
• 7.5 mV 内部迟滞，实现清晰切换
• 推挽式、CMOS/TTL 兼容输出
• 输入共模范围扩展 300 mV
• 过驱动输入无相位反转
• 关断功能（仅 TP1961N）
• 电源电压：2.5 V 至 5.5 V

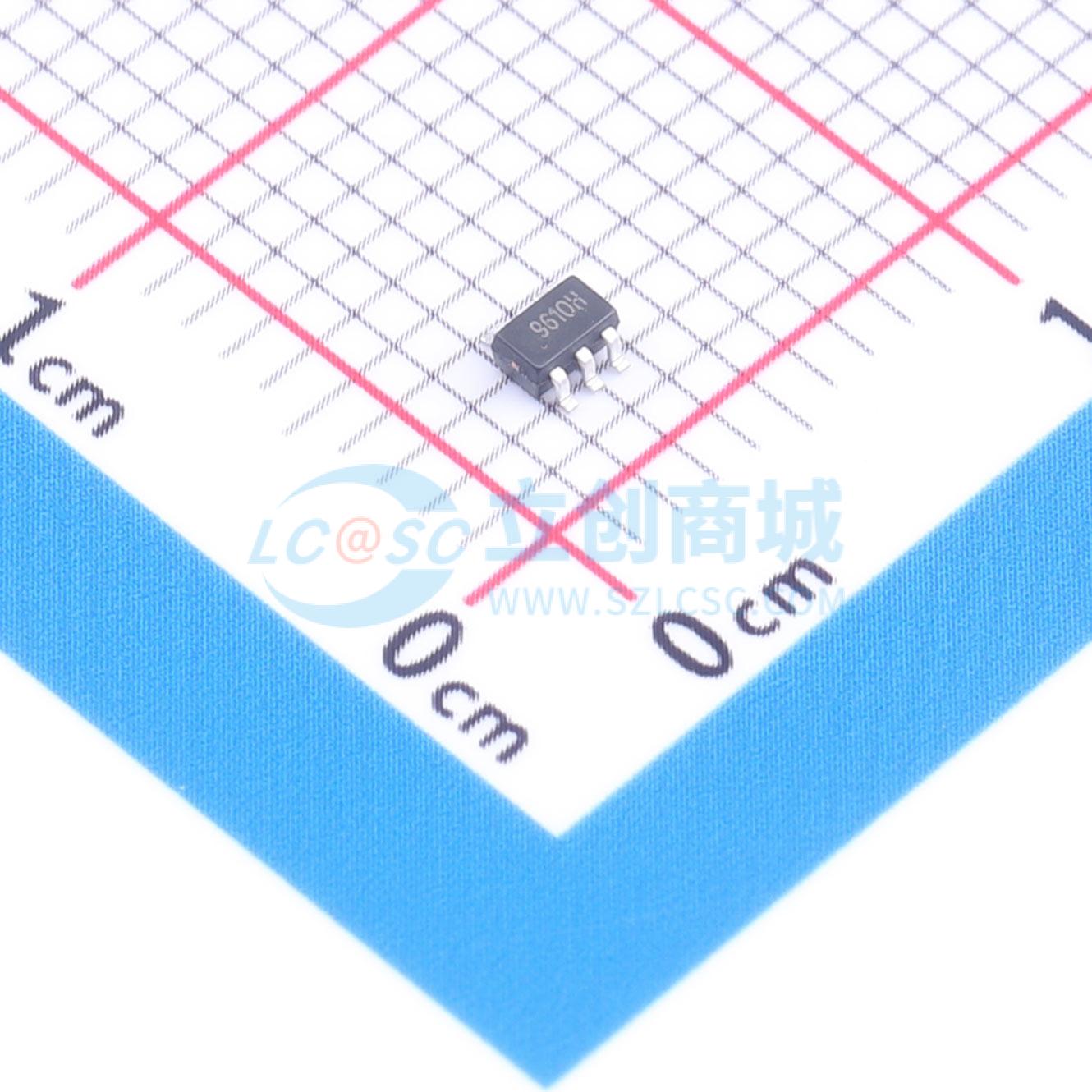

• 提供环保、节省空间的 SOT23-5 封装

• 高速线路或数字线路接收器
• 高速采样电路
• 峰值和过零检测器
• 阈值检测器/鉴别器
• 接地或电源线传感
• 逻辑电平转换或翻译
• 窗口比较器
• 红外接收器
• 时钟和数据信号恢复
• 电信、便携式通信
